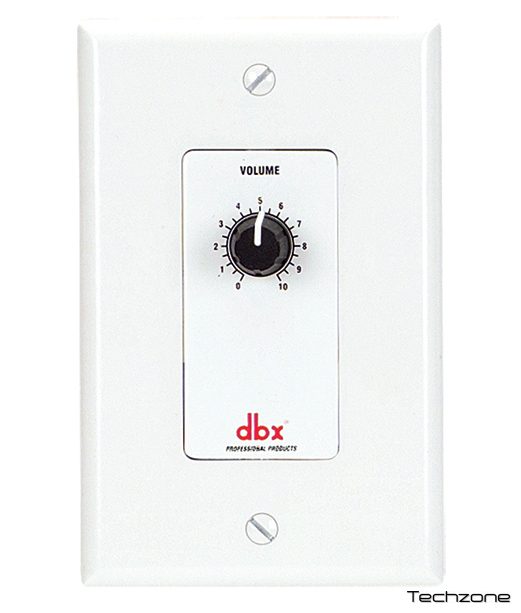

Контроллер DBX ZC-1

Контроллеры зон предлагают расширенные возможности для семейств DriveRack® и ZonePRO ™. Девять контроллеров зон используют аналоговое напряжение постоянного тока для обеспечения логического управления от выбора источника зоны, громкости и отключения звука до выбора программы или сцены и отключения звука пожарной безопасности. Контроллеры ZC, соединенные с доступным и доступным кабелем CAT5 с универсальными разъемами RJ-45 на расстоянии до 1000 футов, предлагают подрядчику простые, но элегантные решения.

ZC-1 обеспечивает программируемое дистанционное управление громкостью для устройств DriveRack 220i, 260 и ZonePRO.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АРХИТЕКТОРОВ И ИНЖЕНЕРОВ:
Удаленное устройство должно обеспечивать программируемый с помощью компьютера регулятор громкости с помощью поворотного потенциометра для устройств dbx DriveRack 260, 220i и ZonePRO ™. Удаленное устройство должно иметь DIP-переключатели, позволяющие идентифицировать его при подключении к обрабатывающему устройству через кабель CAT 5 на разъемах RJ-45. Устройство должно быть пультом дистанционного управления dbx ZC-1.

Характеристики
Разъемы (2) RJ-45
Последовательное подключение Максимальная длина кабеля зависит от количества контроллеров зоны. Например, контроллеры трех зон: 600 футов. Контроллеры шести зон: 300 футов.
Параллельная проводка с использованием ZC-BOB до шести контроллеров зон: 1000 футов.
Кабель для параллельной проводки CAT5 или CAT5E с номинальным постоянным сопротивлением 28,6 Ом / М (Ом / 1000 футов) и номиналом VW-1 или выше.
Сертификаты агентств безопасности UL 60065, IEC 60065, EN 55013, E60065
