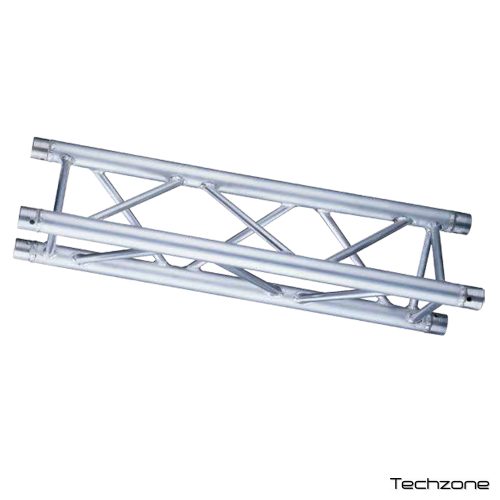

SOUNDKING DKB2903-200

Cечение - равнобедренный треугольник со стороной 290 мм Диаметр сечения несущей трубы - 50 мм (толщина стенки - 2 мм) на изображении отмечен буквой А (сплав EN-6001-T6) Диаметр сечения соединительных труб - 25 мм (толщина стенки - 2 мм) на изображении отмечен буквой В (сплав EN-6001-T6) Алюминиевое литьё (SG ALSi 1) в соединительной части, обозначенной на изображении буквой С Длина изделия - 2 м Таблица равномерно распределенной нагрузки: Длина фермы (м) 3 4 5 6 7 8 9 10 11 12 Нагрузка: кг/м 120 2 6 110 2 6 14 100 2 5 13 90 2 5 12 80 1 4 11 22 70 1 4 9 19 60 1 3 8 16 30 50 1 3 7 14 25 43 40 1 2 5 11 20 35 55 30 1 2 4 8 15 26 41 63 20 0 1 3 5 10 17 28 42 62 10 00 1 1 3 5 9 14 21 31 44 Прогиб (мм) Таблица концентрированной на середине фермы нагрузки: Длина фермы (м) 3 4 5 6 7 8 9 10 11 12 Нагрузка: кг/м 160 1 3 7 12 18 28 140 1 3 6 10 16 24 34 120 1 3 5 9 14 21 25 40 54 100 1 2 4 7 12 17 25 34 45 48 82 1 2 3 6 9 14 20 27 36 47 60 1 1 3 4 7 10 15 20 27 35 Прогиб (мм) Производство Китай Диаметр 50 мм Размеры 2000 x 290 x 290 x 290 мм Вес 9 кг
