SOUNDKING DKB2904-100

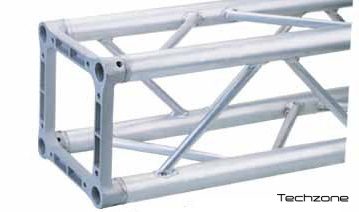

Cечение - квадрат со стороной 290 мм Диаметр сечения несущей трубы - 50 мм (толщина стенки - 2 мм) на изображении отмечен буквой А (сплав EN-6001-T1) Диаметр сечения соединительных труб - 20 мм (толщина стенки - 2 мм) на изображении отмечен буквой В (сплав EN-6001-T1) Алюминиевое литьё (SG ALSi 1) в соединительной части, обозначенной на изображении буквой С Длина изделия - 1 м Таблица равномерно распределенной нагрузки: Длина фермы (м) 6 7 8 9 10 11 12 13 14 15 Нагрузка: кг/м 120 17 31 110 15 28 100 14 26 44 90 12 23 39 80 11 20 35 56 70 10 18 30 49 74 60 8 15 26 42 64 93 50 7 13 22 35 53 78 111 40 6 10 17 28 43 62 88 122 30 4 8 13 21 32 47 66 91 123 20 3 5 9 14 21 31 44 61 82 108 Прогиб (мм) Таблица концентрированной на середине фермы нагрузки: Длина фермы (м) 6 7 8 9 10 11 12 13 14 15 Нагрузка: кг/м 250 9 15 22 31 43 57 74 225 8 13 20 28 38 51 66 200 7 12 17 25 34 45 59 75 93 175 6 10 15 22 30 40 51 65 82 101 150 6 9 13 19 26 34 44 56 70 86 125 5 7 11 16 21 28 37 47 58 72 Прогиб (мм) Производство Китай Диаметр 50 мм Размеры 1000x290x290x290x290 мм Вес 7.1 кг
