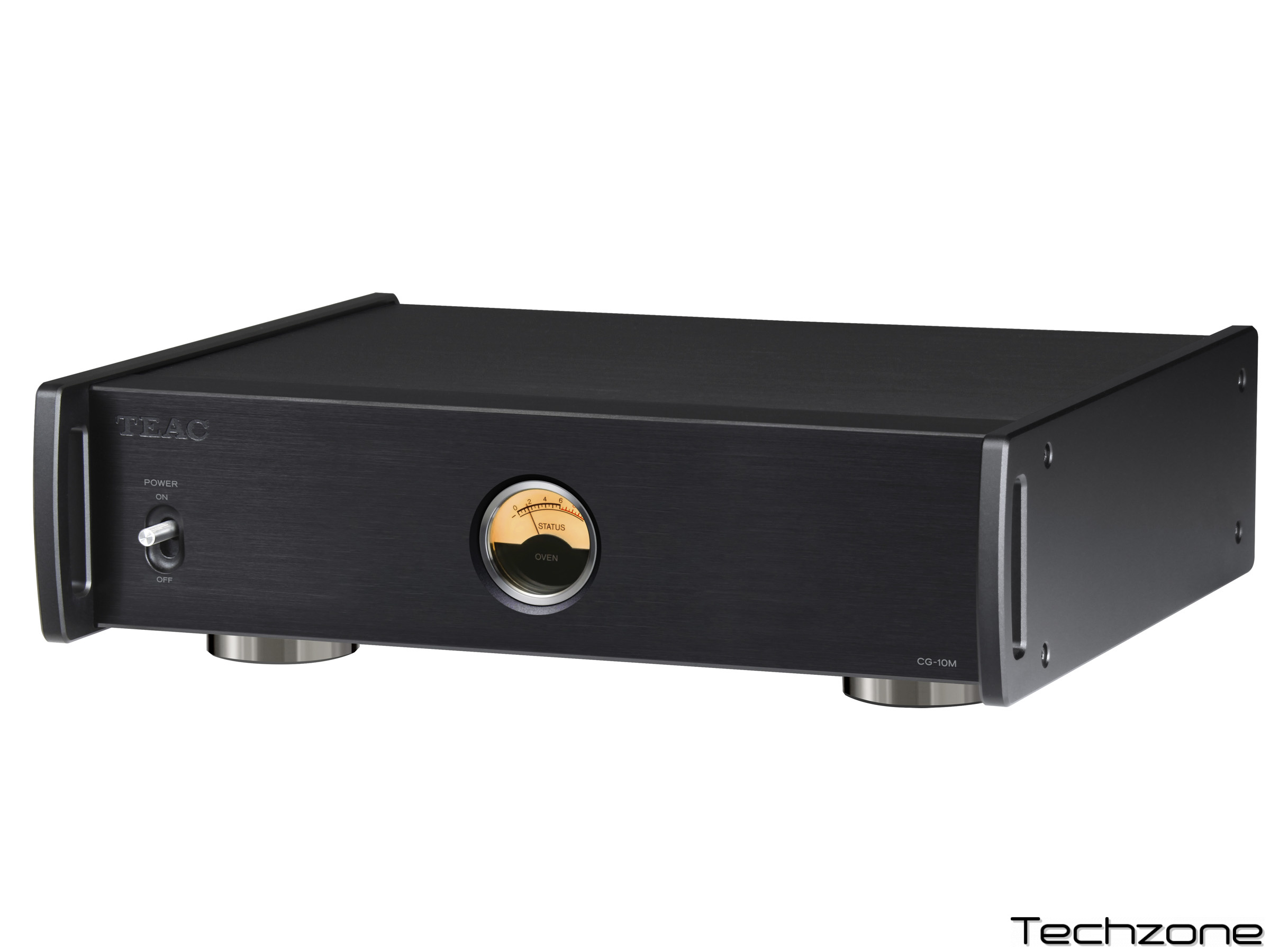

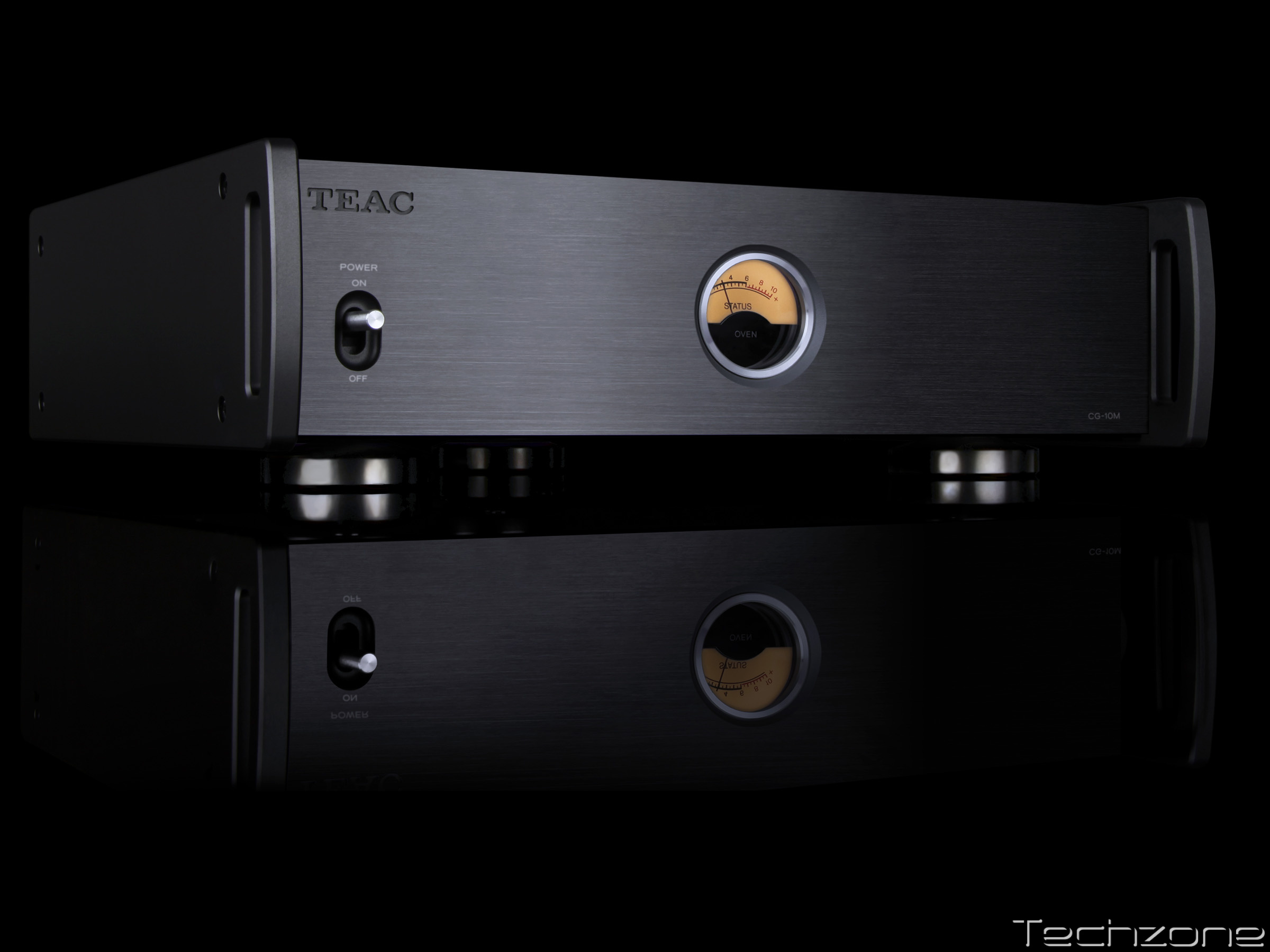

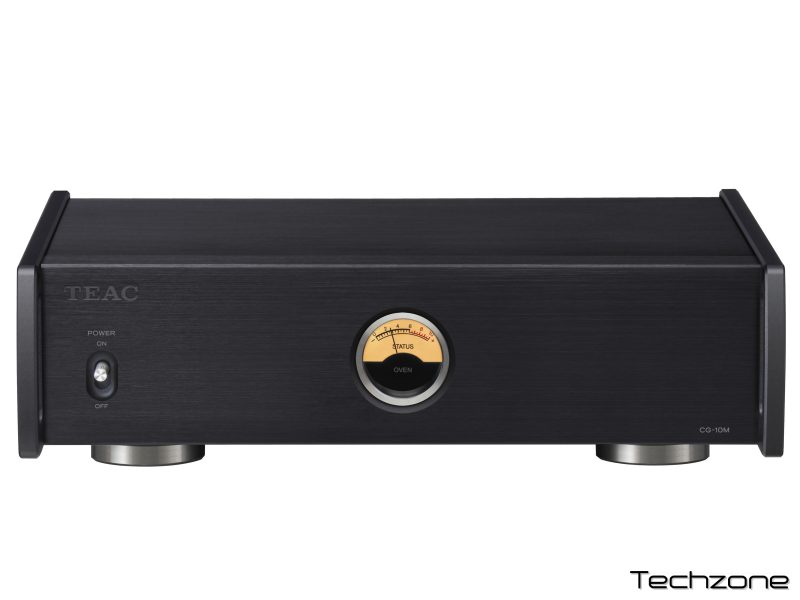

Тактовий генератор TEAC CG-10M-X/B

Генератор головної тактової частоти 10 МГц з OCXO TEAC Reference тепер оновлений до версії «X» для вищої якості звуку.

CG-10M-X – це головний генератор тактових частот, який подає надзвичайно точний тактовий сигнал до ЦАП, мережевих аудіоплеєрів та CD-програвачів, дозволяючи їм працювати на найкращому рівні.

Кварцовий генератор у серці CG-10M-X – це OCXO (кварцовий генератор з керуванням духовкою), оснащений термостатичною камерою для забезпечення високої стабільності коливань. Аналоговий індикатор стану духовки, що чітко відображається на передній панелі, дозволяє користувачеві будь-коли перевіряти внутрішній робочий стан OCXO ззовні. У новому виданні «X» схема підсилювача вихідного буфера, схема живлення та інші деталі були вдосконалені для досягнення ще вищої якості звуку.

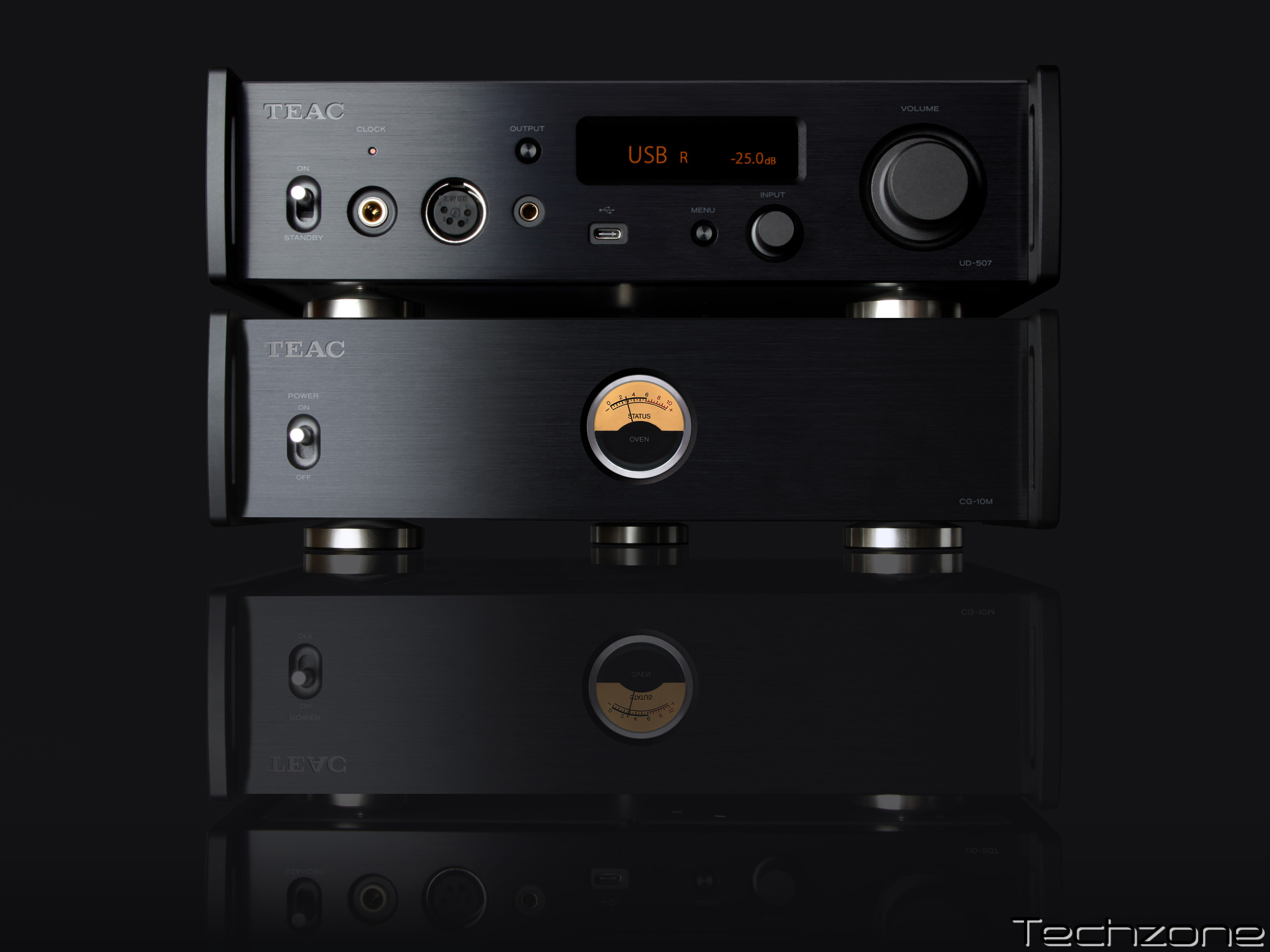

Конструкцію шасі також було перероблено з напівплаваючою верхньою панеллю та «Stressless Foot» для більш відкритого, природного та повного звуку. Відмова від гвинтів верхньої панелі підкреслює чистий, елегантний вигляд CG-10M-X. Доступний у сріблястому або чорному кольорі, щоб відповідати серії Reference 500, з якою він поєднується.

TEAC Reference OCXO – кварцовий генератор з терморегулятором
Оскільки температура має величезний вплив на точність кварцового генератора, мінімізація змін температури та підтримка її на ідеальному рівні є надзвичайно важливими для генерації точного тактового сигналу. CG-10M-X використовує інноваційний кварцовий генератор з терморегулятором, TEAC Reference OCXO, для зменшення коливань частоти коливань, спричинених змінами температури.

Провідний у своєму класі надвисокоточний тактовий генератор
Завдяки TEAC Reference OCXO, CG-10M-X подає надвисокоточний тактовий сигнал 10 МГц – у межах ±3 ppb частотно-температурних характеристик та ±0,1 ppm точності частоти – до ЦАП та цифрових програвачів.
Унікальний лазерно-гравірований серійний номер та логотип TEAC Reference OCXO на кожному корпусі OCXC є доказом ретельного контролю якості, що проводиться під час виробничого процесу.

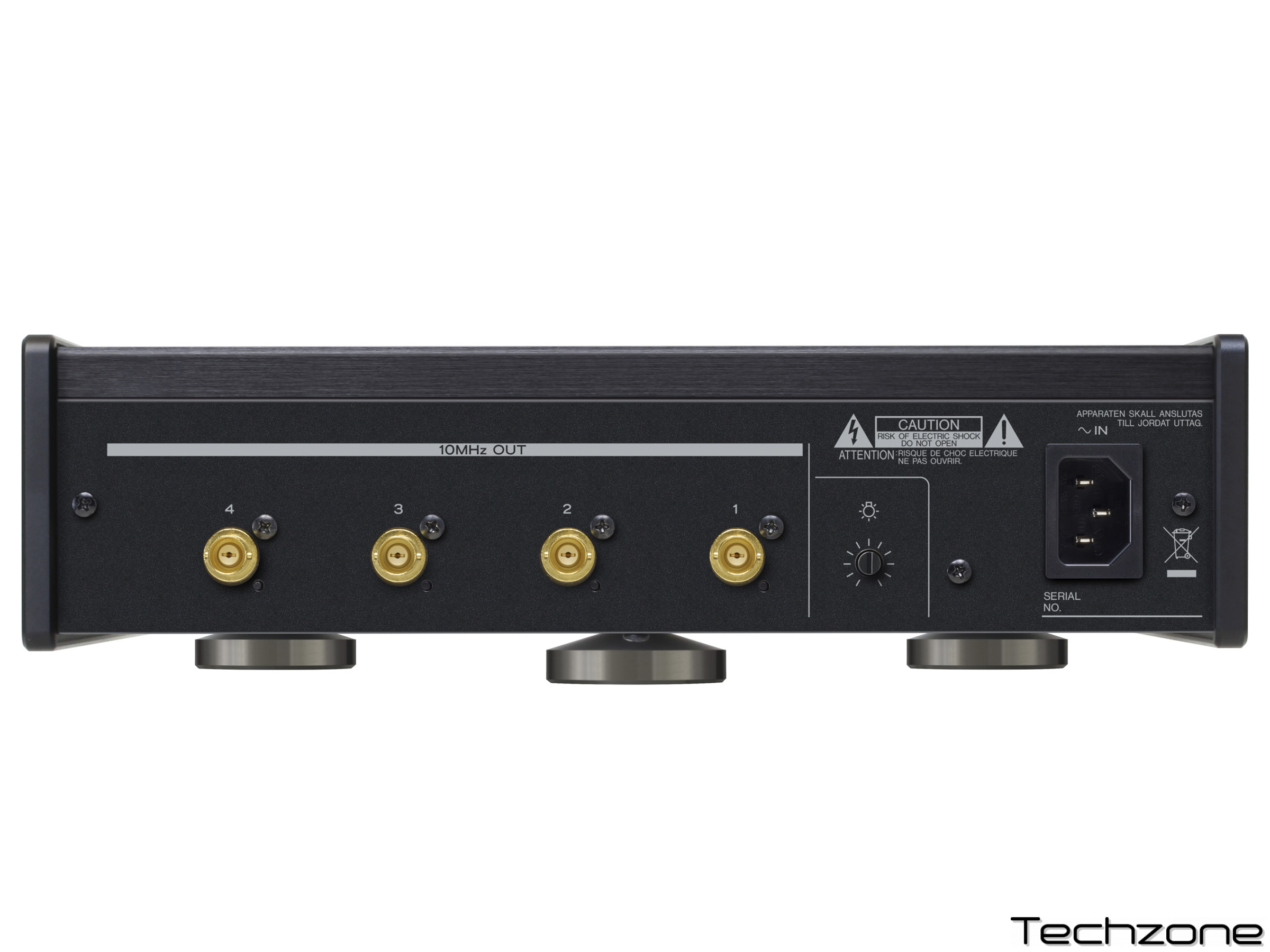

Чотири вихідні роз'єми BNC для тактової частоти
Чотири позолочені роз'єми BNC (50 Ом) призначені для передачі тактових сигналів на кілька пристроїв. Одночасно можна підключити до чотирьох пристроїв, що підтримують вхід 10 МГц, включаючи ЦАП, мережеві програвачі та програвачі Super Audio CD/CD, цифрові транспортні пристрої.

Незалежна та ізольована схема
Кожна схема в CG-10M-X – від блоку живлення до буферного підсилювача на вихідному каскаді – повністю ізольована, щоб запобігти перехресним перешкодам, коли до роз'ємів BNC підключено кілька пристроїв.
Завдяки включенню буферного підсилювача в кожну схему, не відбувається погіршення форми хвилі сигналу, коли згенерований тактовий сигнал використовується кількома пристроями.
У версії «X» схема буферного підсилювача та схема живлення були вдосконалені для досягнення ще вищого рівня якості звуку.

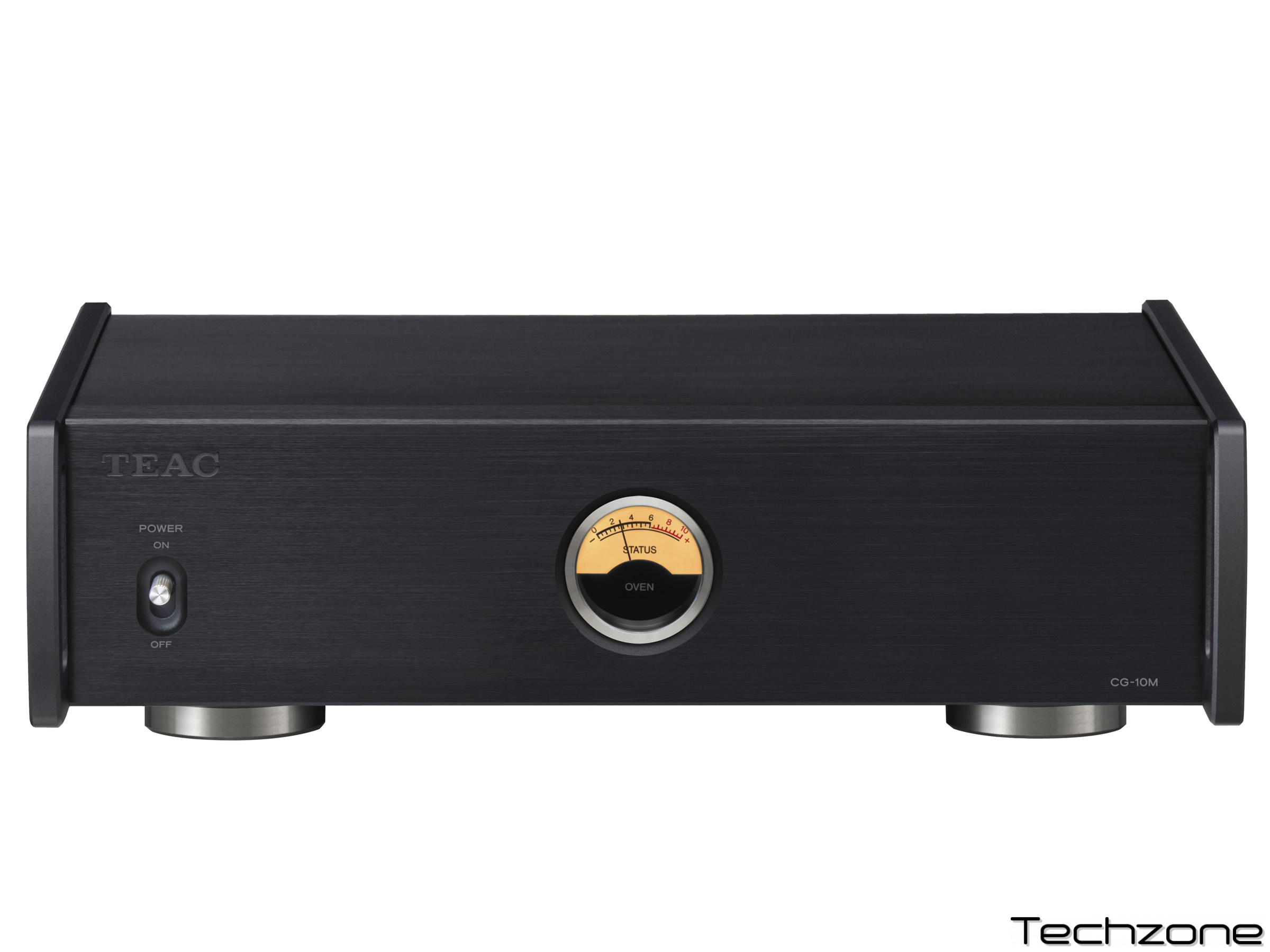

Індикатор стану печі для моніторингу стабільності тактової частоти
Аналоговий індикатор стану печі, розташований посередині пристрою, торгова марка TEAC останніх років, показує стабільність кварцового генератора під час використання. Коли температура печі, в якій знаходиться кварцовий генератор, досягає ідеальної температури для точної генерації тактової частоти, споживання енергії печі зменшується, і індикатор показує нуль, сигналізуючи користувачеві, що цифрова обробка на підключеному пристрої тепер контролюється надзвичайно точним тактовим сигналом 10 МГц.
Примітка: Генератор зазвичай стабільний приблизно через 2 хвилини після ввімкнення живлення. Однак, щоб годинник досяг ідеального стану, потрібно щонайменше 10 хвилин.

Індикатор має підсвічування та регулювання яскравості (включаючи можливість повного вимкнення підсвічування).

Тороїдальний силовий трансформатор
Високоємний тороїдальний силовий трансформатор постійно подає постійний, стабільний струм, що значною мірою сприяє ефективності генерації вирішального тактового сигналу та його подальшому високоточному виходу.

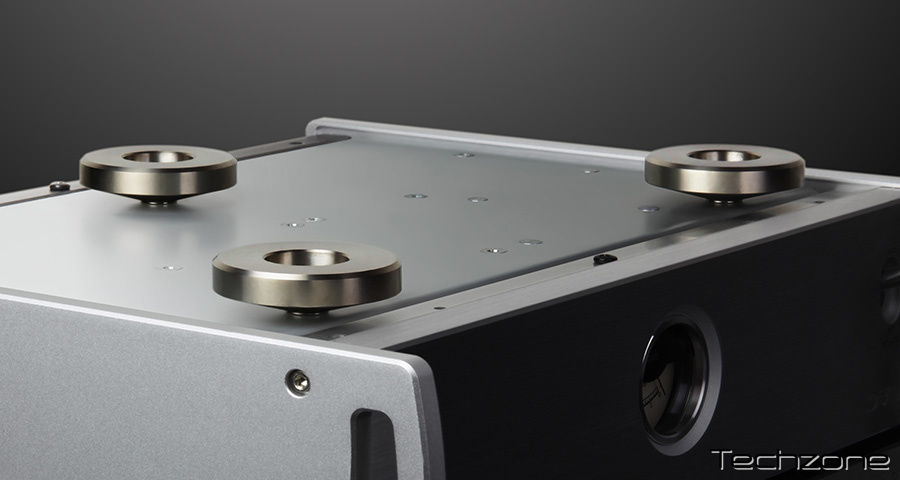

3-точкова опорна ніжка без напруги
CG-10M-X нещодавно використовує оригінальну 3-точкову опорну ніжку «без напруги». Ця ізоляційна ніжка забезпечує стабільну установку без впливу навіть найменшого спотворення поверхні підлоги. На відміну від звичайних ізоляційних ніжок, ця ніжка була розроблена з концепцією створення зазору між ніжкою та нижнім шасі, що дозволяє ніжці вільно вібрувати, що призводить до більш природного звуку. Оброблена сталева ніжка підвішена до нижньої частини, забезпечуючи більш природний та повніший звук на додаток до точного відтворення попередньої конструкції точкової ніжки з шипами.

Напівплаваюча верхня панель
Алюмінієва верхня панель CG-10M-X має нову напівплаваючу конструкцію. Замість того, щоб бути міцно прикрученою до шасі, верхня панель вільно встановлена ​​в пазах бічних панелей для чудового відкритого звуку. Завдяки чистій верхній панелі без гвинтів, CG-10M-X елегантно поєднується з високоякісними цифровими програвачами, з якими він працює в парі.

Міцний повністю металевий корпус у поєднанні з розміром A4
Розроблений відповідно до успішної серії Reference 500, CG-10M-X має алюмінієві панелі та міцний металевий корпус (який також ізолює його від електромагнітного шуму), з компактним розміром A4, який поміститься будь-де.

Особливості
TEAC Reference OCXO – кварцовий генератор з терморегулятором
Провідний у своєму класі надвисокоточний годинник, який досягає частотно-температурних характеристик у межах ±3 ppb та точності частоти в межах ±0,1 ppm
Чотири вихідні роз'єми BNC для годинника (позолочені)
Незалежна та ізольована схема
Удосконалена схема буферного підсилювача та схема живлення для вищої якості звуку
Тороідальний силовий трансформатор
Індикатор стану печі для контролю стабільності годинника
3-точкова опорна ніжка
Міцний повністю металевий корпус у поєднанні з підставкою розміру A4
Напівплаваюча верхня панель
Доступний у чорному та сріблястому кольорах, що відповідають серії Reference 500

Технічні характеристики CG-10M-X

Тактові виходи

• Роз'єми: 4× BNC (позолочені)
• Частота вихідного сигналу: 10МГц
• Опір виходу: 50Ω
• Рівень вихідного сигналу: 0.5Vrms (синусоїдальна хвиля)

OCXO (Кварцовий осцилятор)

• Час стабілізації тактового сигналу: 2 хвилини
• Точність температурної характеристики частоти: ±3 ppb
• Точність частоти: ±0.1 ppm (при відправці з виробництва)

Живлення

• США/Канада: AC 120V, 60Hz
• Великобританія/Європа: AC 220-240V, 50Hz

Споживання енергії

• США/Канада: 15.4W (при прогріванні), 10.0W (у стабільному режимі)
• Великобританія/Європа: 15.8W (при прогріванні), 10.8W (у стабільному режимі)

Габарити та вага

• Розміри: 290 × 84.5 × 248.7 мм (Ш × В × Г)
• Вага: 3.6 кг

Робоча температура

• +5℃ до +35℃

Комплектація

• Мережевий кабель × 1
• Підставки × 3
• Інструкція з експлуатації (з гарантійним талоном)
