ЦАП TEAC UD-505-X Silver

Teac UD-505-X создан на базе позапрошлогодней модели UD-505, имеет такие же дизайн и форм-фактор и точно так же построен по схеме "двойное моно" с разделением цепей левого и правого каналов от блока питания до выхода. В отличие от предшественника, Teac UD-505-X способен принимать сигнал PCM в разрешении до 32 бит/768 кГц и DSD-поток с частотой дискретизации до 22,5 МГц (то есть вплоть до DSD512). Добиться этого, а также улучшить качество звука устройства разработчикам удалось за счёт использования конвертеров ES9038 Q2M, превосходящих используемые в UD-505 чипы AK4497 по таким параметрам, как динамический диапазон (131 дБ против 123) и Кг + шум (-116 дБ против -112). У новинки появился выделенный балансный выход на наушники, реализованного на разъёме Pentaconn 4,4 мм, и встроенный Bluetooth-приёмник, который поддерживает самые передовые кодеки aptX HD и LDAC.

Два клока (генераторы тактовых импульсов) работают с сигналами, кратными частотам 44,1 кГц и 48 кГц. Доступен апгрейд за счет подключения внешнего 10 МГц клока через BNC-порт. На тыльной стороне имеются балансный и небалансный выходы, аналоговый вход RCA, а также коаксиальный и оптический входы, BNC для внешнего клока и USB-порт для подключения к компьютеру, в котором реализована технология "Bulk Pet". Такая технология имеет четыре режима и гарантирует более стабильную и равномерную передачу данных между компьютером и TEAC UD-505-X по сравнению с обычным асинхронным способом, что особенно актуально при трансляции Hi-Res-аудио. В итоге нагрузка на оба устройства выравнивается, что положительно отражается на качестве звучания.

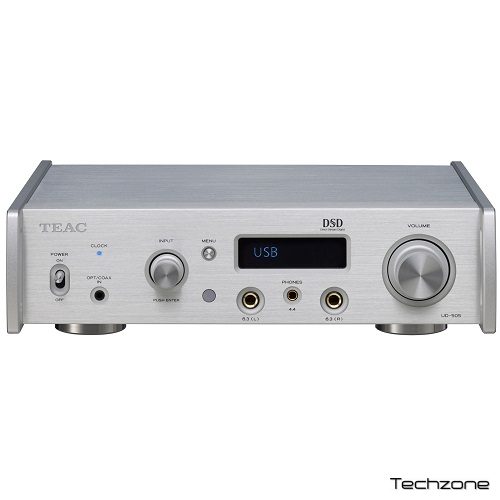

Корпус устройства укреплен 8 мм алюминиевыми боковинами с рековыми ручками и опирается на три антивибрационные ножки с конусными шипами и подпятниками. В левой части его лицевой панели находится включатель питания, LED-диод, указывающий на синхронизацию с внешним клоком, 3,5 мм оптический/коаксиальный вход с поддержкой PCM (24 бит/192 кГц) и DSD (2,8 МГц) в режиме DoP, селектор входов (также используется в настройках меню) и кнопка меню.

В TEAC UD-505-X задействована балансная топология схем с «двойным моно» и использованием отдельного силового тороидального трансформатора в каждом из каналов. Благодаря применению цифрового изолятора в аналоговые цепи не проникают шумы от цифровых источников сигнала. Используется технология TEAC-HCLD: в аналоговом каскаде установлены буферные сильноточные дискретные усилители, способные обеспечить широкий динамический диапазон. ЦАП TEAC UD-505-X позволяет изменять напряжение на линейном выходе. Для настройки уровня громкости при этом служит 256-шаговый регулятор с шагом в 0,5 дБ.

Усилитель AB-класса для наушников имеет два 6,3 мм гнезда и 4,4 мм 5-контактный балансный разъем Pentaconn. При симметричном подключении используется активное заземление, подавляющее шумы, создаваемые блоком питания. Здесь так-же применяется технология HCLD. Доступно балансное подключение с активным заземлением (active GDN) для подавления помех, создаваемых блоком питания.

Характеристики TEAC UD-505-X
