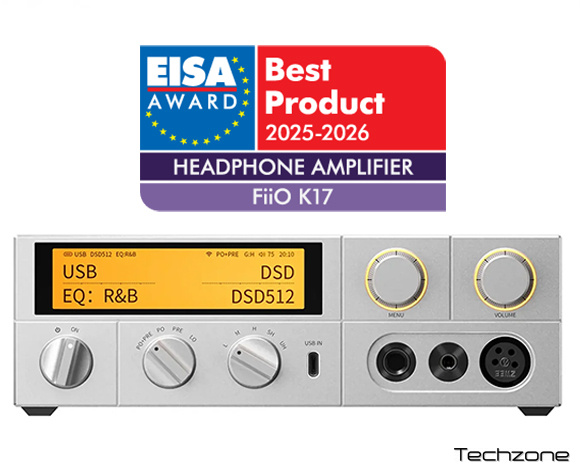

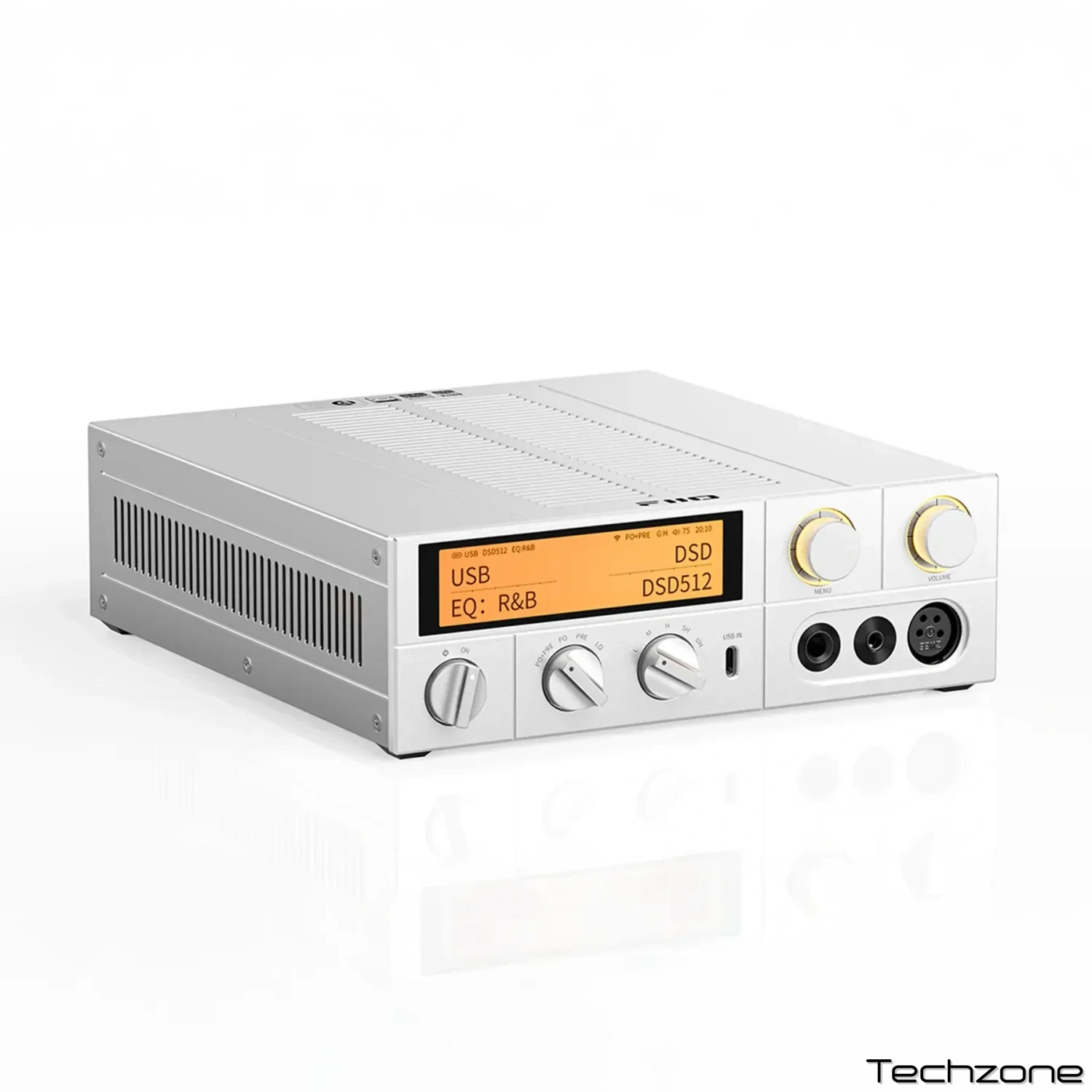

ЦАП з підсилювачем FiiO K17 Silver

FiiO K17 – це настільний ЦАП/підсилювач для навушників нового покоління. Це симфонія ретро-елегантності та передових технологій, що відрізняється унікальним дизайном та багатою функціональністю у витонченому корпусі. FIIO K17 – це не лише модернізований наступник K9 Pro, а й дослідження нових можливостей настільного ЦАП високого класу та підсилювача для навушників.

Унікальні можливості мікшування

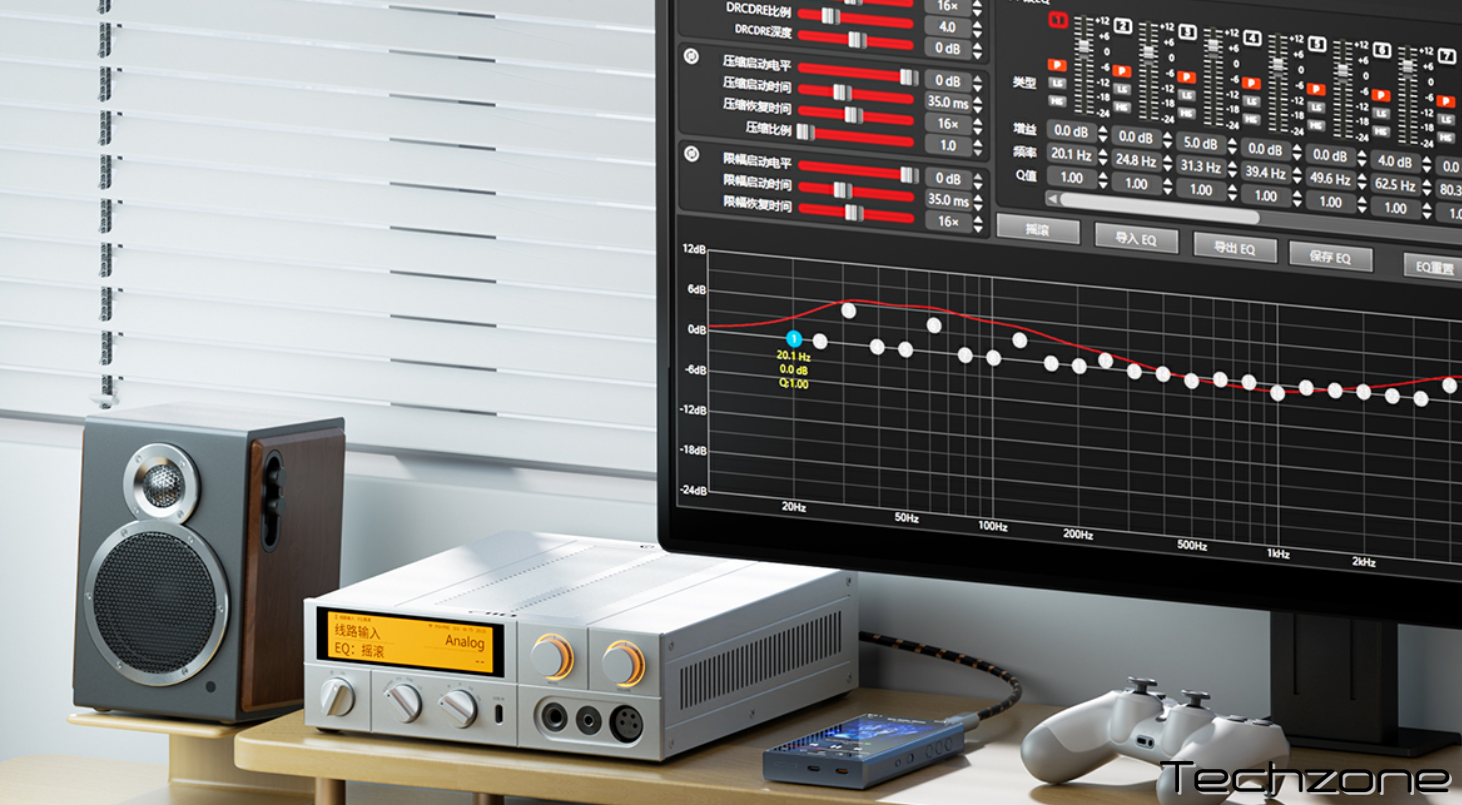

K17 оснащений DSP-чіпом M21586Q, який здатний виконувати 64-розрядні обчислення з плаваючою комою подвійної точності та працює на високій тактовій частоті 360 МГц. Цей чіп доповнений високопродуктивним АЦП ES9821Q, а також спеціально розробленим фемтосекундним кварцовим генератором із наднизьким фазовим шумом. Ці три компоненти дозволяють користувачеві в усіх режимах використовувати високоточний 31-смуговий еквалайзер PEQ без втрат. PEQ призначений для забезпечення високої чіткості аудіосигналу навіть у найскладніших умовах. після обробки. Мікросхема також забезпечує надійний захист вихідного сигналу, гарантуючи повний захист навушників та іншого підключеного аудіообладнання.

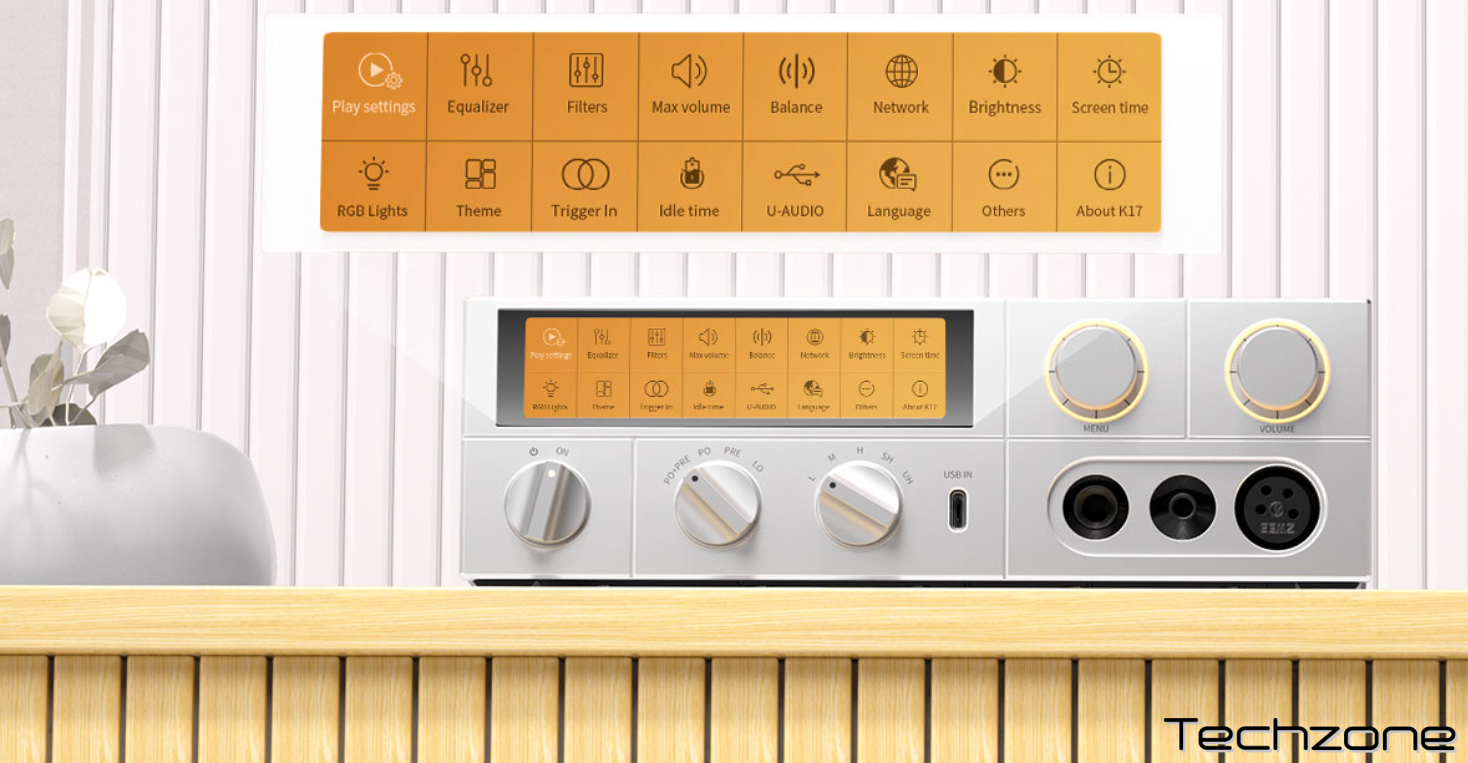

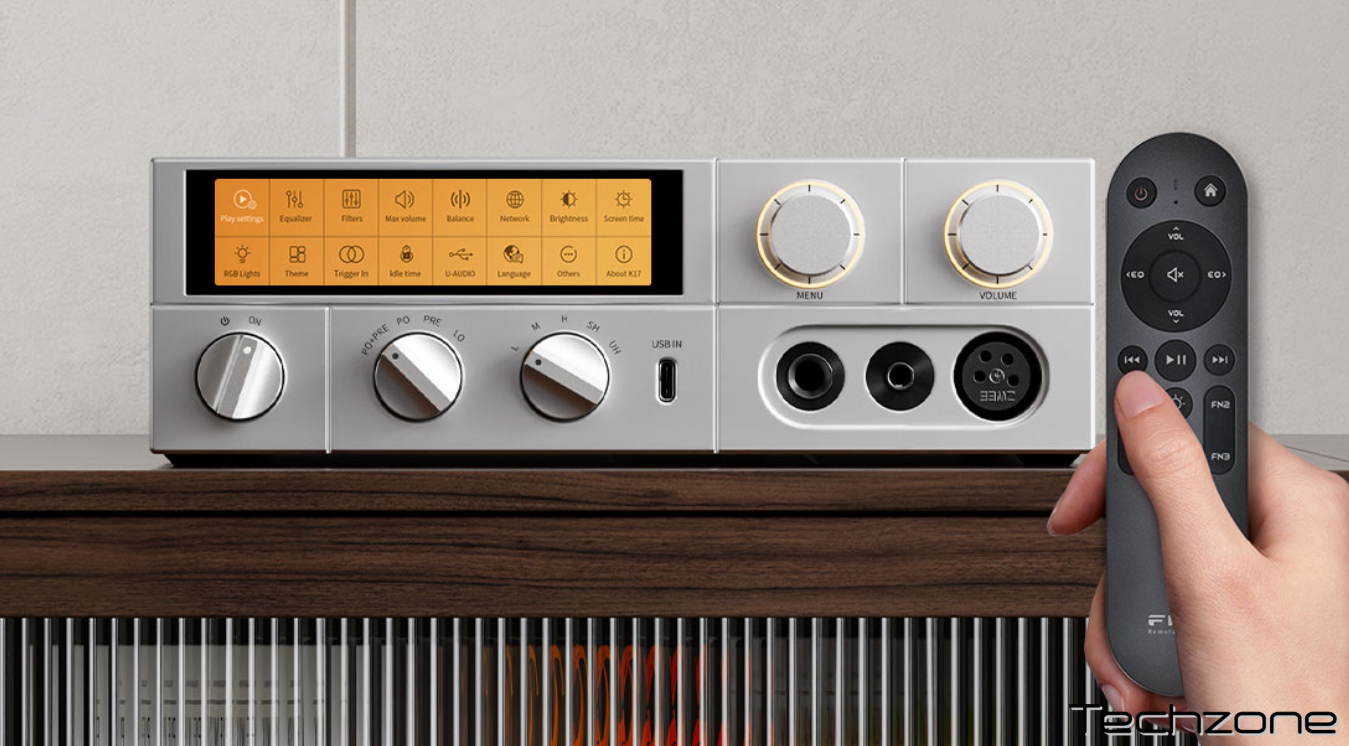

Великий кольоровий екран

Завдяки кольоровому екрану більшого розміру, ніж у аналогічних пристроїв, у поєднанні з версією користувача Android 12, яка підтримує систему портретного відображення, дисплей виходить чітким і легко читається. Безпосередня взаємодія з пристроєм інтуїтивно зрозуміла, тому з ним легко виконувати різні операції прямо з коробки. Ви можете безпосередньо відчути, як кожен дотик екрана легко і швидко доставляє вас туди, куди ви хочете.

Посилення струму на транзисторах класу AB

Важливою частиною K17 є ретельно розроблена дискретна схема підсилювача для навушників. Ця дискретна схема є схемою посилення струму на транзисторах OP+, оснащену класичною парою напівпровідникових транзисторів MJE243/253. Вони здатні виробляти високий струм за низького опору. В результаті досягається вихідна потужність до 4000 МВт + 4000 МВт у збалансованому режимі, що майже вдвічі перевищує потужність K9 Pro ESS. Це дозволяє йому легко підключати різні типи навушників та IEM та створювати плавні, приємний та природний звук.

Флагманський ЦАП AKM AK4191+AK4499EX

У K17 використовується комбінація мікросхем флагманського ЦАП AKM – AK4191+AK4499EX x2. Два чіпи AK4499EX керують кожним каналом. Перехід від 8-канального до 4-канального низькочастотного діапазону зменшує синфазні перешкоди, що призводить до кращого поділу каналів та покращення динаміки. Він також відрізняється новою архітектурою з повністю розділеними цифровими та аналоговими частинами, яка також включає нещодавно розроблену технологію “DWA ROUTING” для ще більш чистого звукового фону і покращеної роздільної здатності.

Повністю збалансований дизайн

Вся аудіосистема, починаючи з ЦАП і закінчуючи I/V перетворенням, фільтрацією нижніх частот та підсилювачем для навушників, має повністю диференціальну архітектуру. Це забезпечує як високий динамічний діапазон сигналів, і значне зниження перехресних перешкод. Різні частини аудіосхеми, включаючи каскади введення-виведення та ФНЧ-перетворення, використовують кілька малошумливих прецизійних операційних підсилювачів OPA1612 для забезпечення динамічного виведення звуку.

Фізично розділені плати

Різні секції внутрішнього блоку живлення, цифрові та аналогові секції розташовані на фізично розділених друкованих платах, що дозволяє уникнути перешкод між ними. Це забезпечує точність і цілісність обробки сигналу для отримання чистішого аудіовиходу.

Прецизійна конструкція блоку живлення

Лінійне джерело живлення потужністю 35 Вт з низьким рівнем шуму та п’ятьма великими електролітичними конденсаторами ємністю 4700 Пф. Для живлення K17 використовується виготовлений на замовлення високоякісний трансформатор з низьким рівнем шуму, що забезпечує чистоту живлення, що подається. Крім того, п’ять електролітичних конденсаторів ємністю 4700 мкФ забезпечують достатній запас потужності для забезпечення безперебійної подачі електроенергії. Окремі джерела живлення для цифрових та аналогових ланцюгів ефективно запобігають перехресним перешкодам між ними.

Аналогова аудіосистема K17 живиться від багатоступеневого джерела живлення. Багато каскадів мають спеціальну схему управління потужністю, у тому числі для іфроаналогового перетворення, ФНЧ і транзисторів. Малошумне джерело живлення з високим коефіцієнтом придушення напруги (PSRR). Регулятори TPA7A47/7A33 LDO також виконують функцію вторинних регуляторів напруги, забезпечуючи постійне стабільне та чисте живлення.

3 кварцові генератори з низьким рівнем фазового шуму на основі кремнію

У K17 використовуються три провідні в галузі фемтосекундних кварцових генератора на основі кремнію з наднизьким фазовим шумом, включаючи AS318-L (45,1584 МГц, 49,1520 МГц) та AS 318-Pro (24,576 МГц). Це значно знижує вплив фазового шуму на аудіосигнали, дозволяючи точно та достовірно відновлювати аудіосигнали з різною частотою дискретизації, що призводить до більш чистого та стійкого звучання.

Високоякісні деталі – все це забезпечує відмінне звучання

8 плівкових конденсаторів Panasonic + 32 smd резистора мають низький температурний перепад та низький рівень шуму, що забезпечують стабільну якість звуку як за високої, так і за низької температури. Високоякісні твердотільні конденсатори Beryl мають наднизьке ЕПР, високий захист від перешкод, стабільне та чисте електроживлення. 4 конденсатори ELNA MILLIC II, 4 конденсатори Nichicon audio-specific, 6 конденсаторів ELNA RA3 audio-specific забезпечують високоякісний звук і чудову звукову сцену. 4 комплекти з’єднувальних кабелів із безкисневої міді зі срібним покриттям. Аудіосигнали, що передаються між різними внутрішніми платами, відрізняються високою якістю та мінімальними втратами завдяки використанню проводів із безкисневої міді зі срібним покриттям. Позолочені роз’єми NEUTRIK у формі тюльпану, стійкі до окислення та зношування, забезпечують точну та надійну сполуку.

Високопродуктивний багатоядерний процесор X2000

Процесор має унікальну конструкцію, що складається з основного ядра XBurst@2 із двома логічними процесорами та ядра XBurst@ small. Цей чіп забезпечує чудову обчислювальну потужність за низького енергоспоживання. X200 забезпечує точну обробку аудіосигналу та стабільне, плавне відтворення звуку. Маломощний ESP 32S 3 SoC: У цьому чіпі знаходиться високопродуктивний 32-розрядний двоядерний процесор Xtensa LX7, здатний працювати до 240 МГц, а також співпроцесор із наднизьким енергоспоживанням. Цей SoC дозволяє K17 забезпечувати швидку та безперебійну роботу користувача.

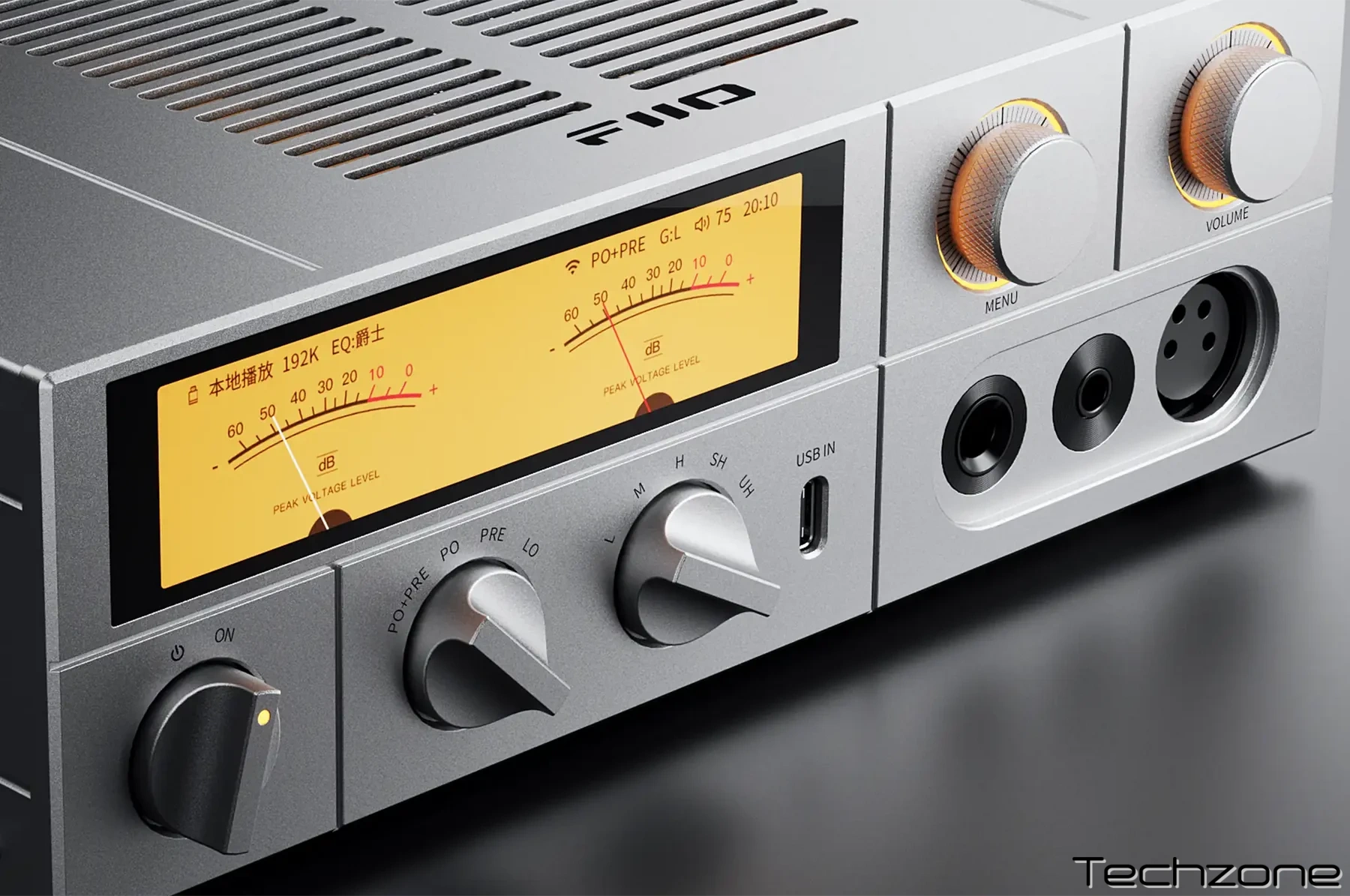

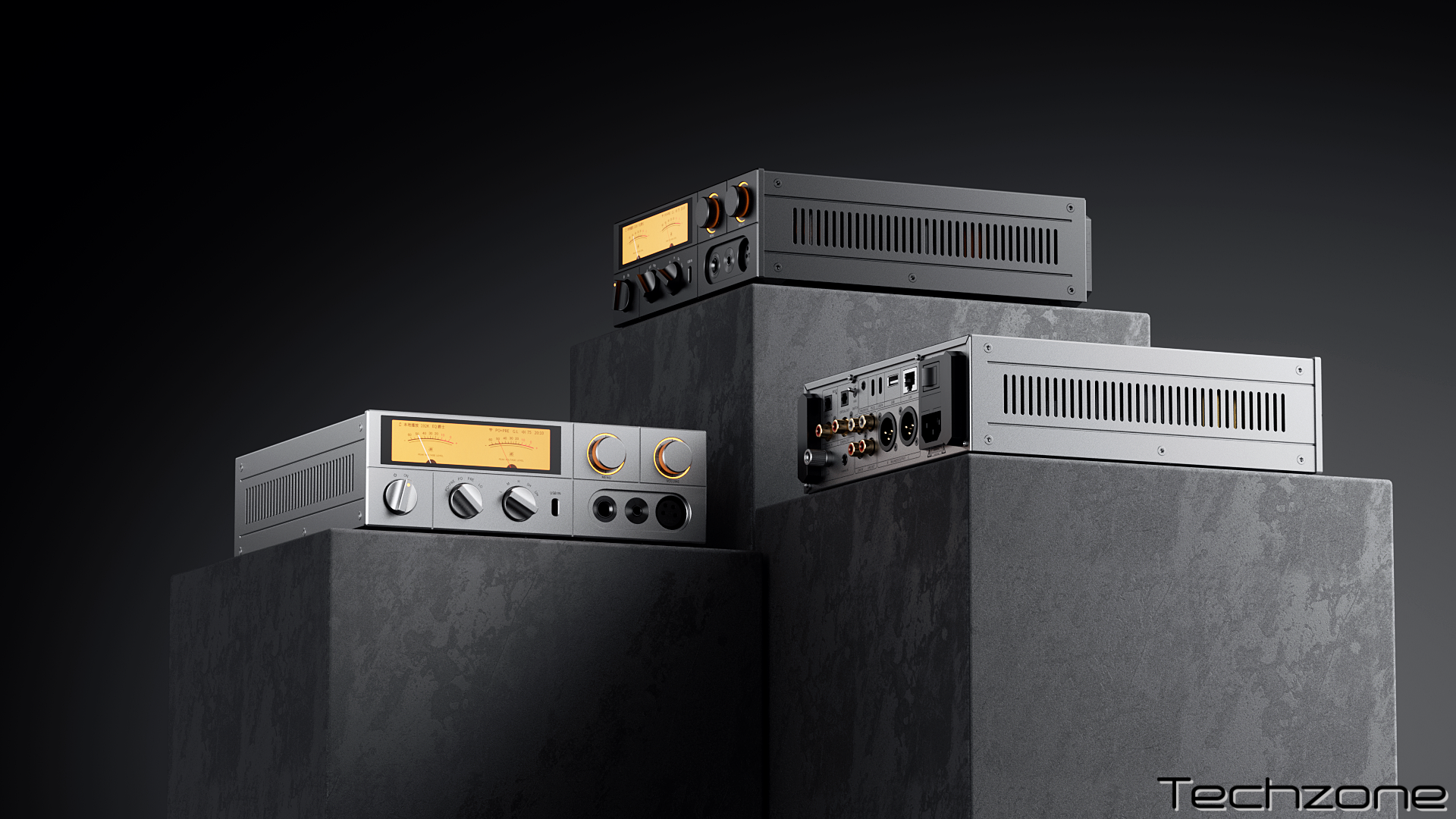

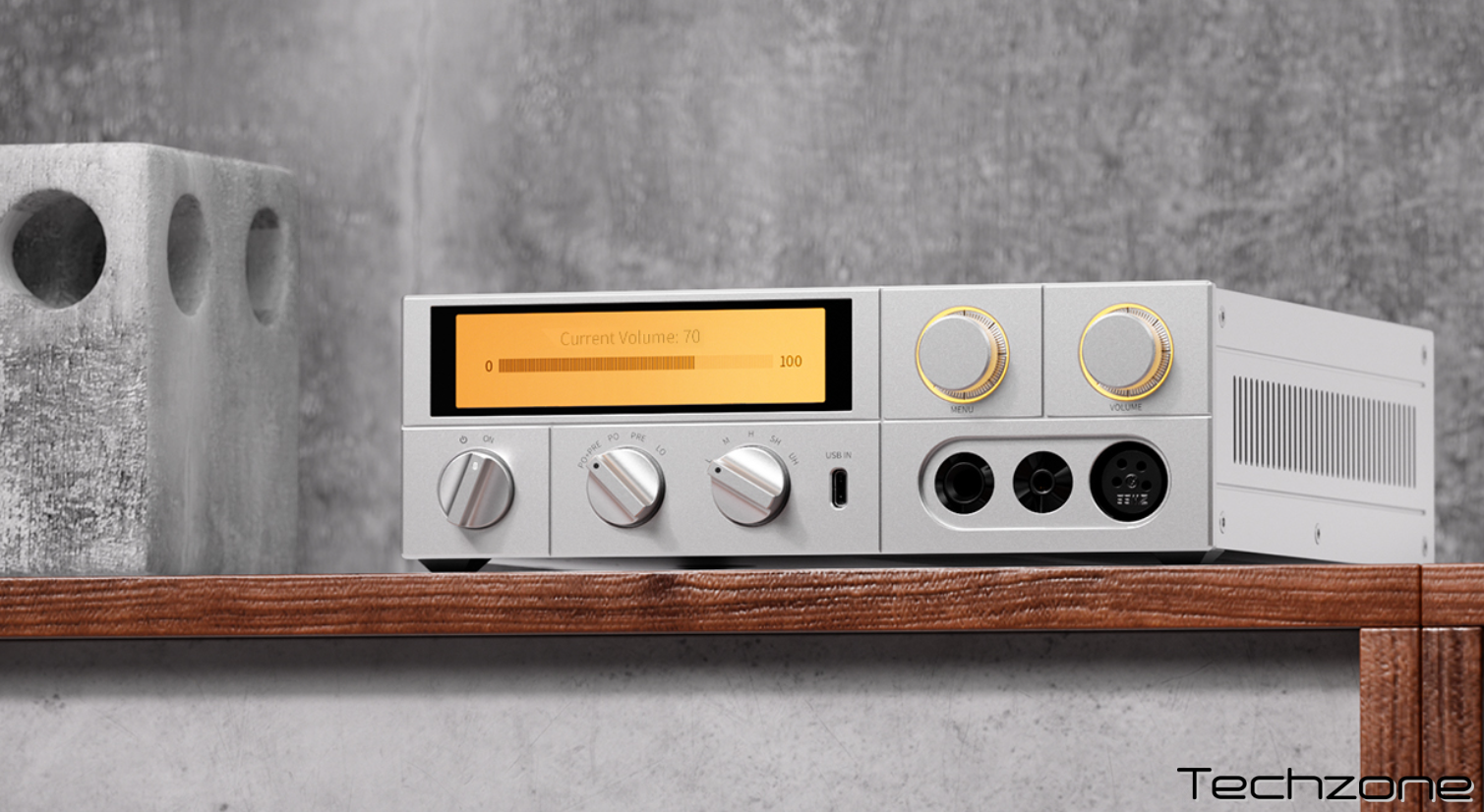

Квадрат і коло – напрочуд гармонійне поєднання

Дизайн вміло поєднує квадрат і коло в гармонійному цілому, поєднуючи ретро-елегантність із сучасною технологічною аурою, що створює освіжаючий ефект. Як функціональність, так і дизайн продумані до дрібниць: наприклад, є безліч ручок для полегшення керування та гратчаста структура для швидкого відведення тепла.

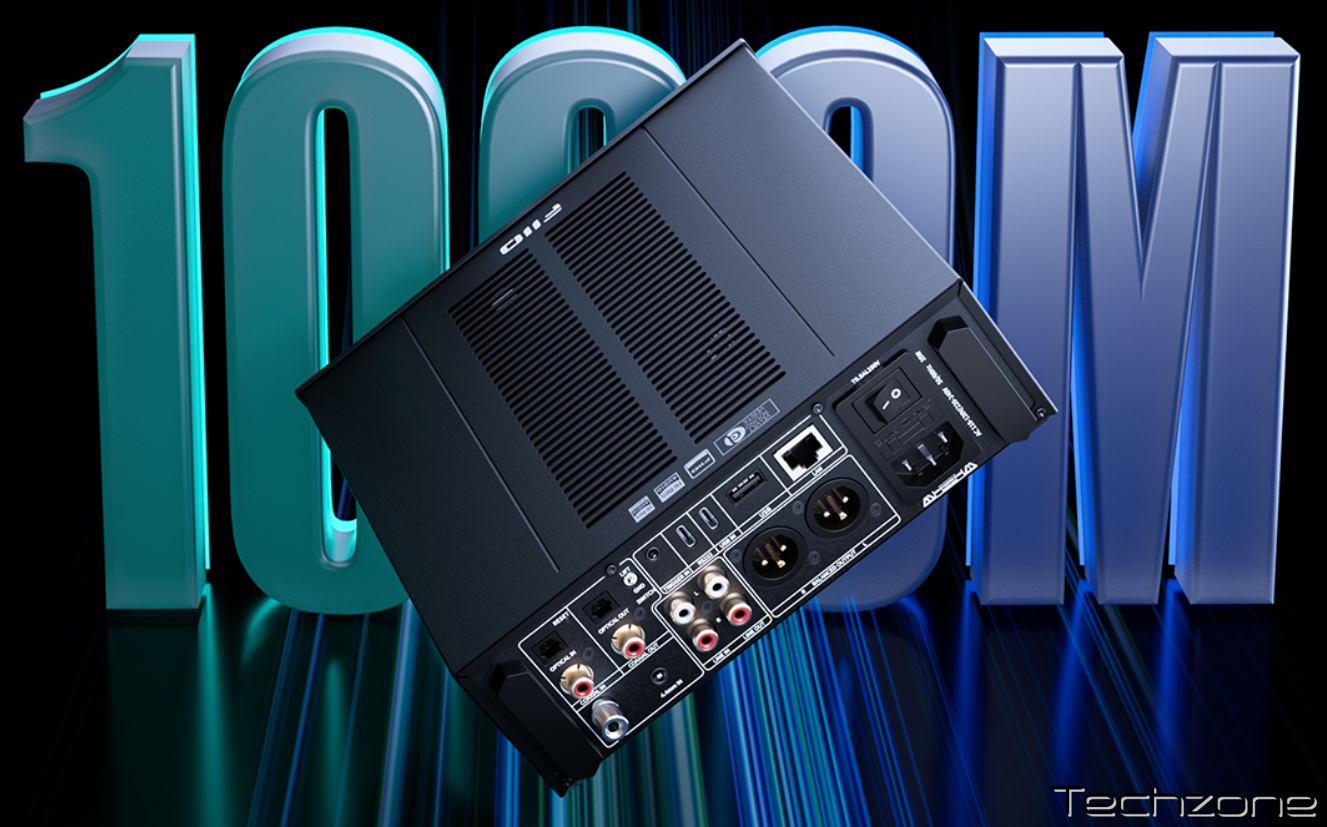

Підключення. Дротове та бездротове

Порт Ethernet підтримує швидкість до Гігабіта для швидкої та стабільної передачі даних. Модуль AP6256 Wi-Fi підтримує 2,4G та 5G – це альтернативний, але не менш стабільний спосіб передачі звуку без втрат.

Особливості

• 31-смуговий високоточний еквалайзер PEQ без втрат;
• дискретний підсилювач для навушників із посиленням струму на транзисторах класу AB;
• флагманський чіп AKM AK4191+AK4499EX*2 ЦАП;
• вихідна потужність до 4000 МВт + 4000 МВт;
• 3 кварцові генератори з наднизьким фазовим шумом;
• низькочастотне лінійне джерело живлення з низьким рівнем шуму;
• сенсорний екран із діагоналлю 7,84″;
• 2,4G/5G WIFI + гігабітний Ethernet;
• USB чіп: XU316; Bluetooth чіп QCC5125 з кодеками SBC/AAC/aptX/aptX LL/aptX HD/atpX Adaptive/LDAC;
• підтримка 32 біт/768 кГц, MQA, DSD512.
