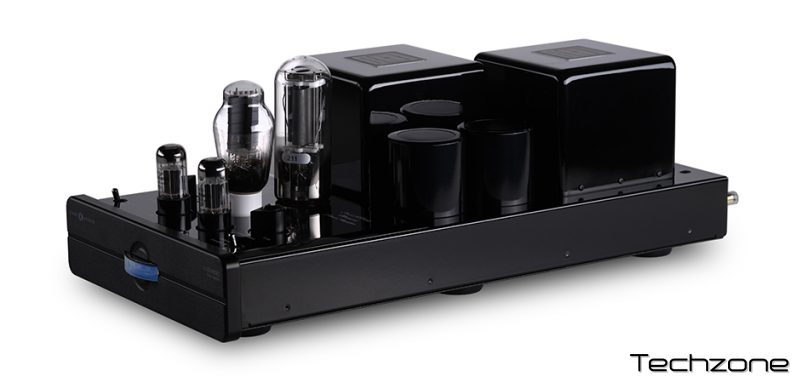

Усилитель Cary Audio CAD-805RS Black

Референсная серия CAD-805 (CAD-805RS) - это последняя версия из серии 805 несимметричных моноблочных усилителей, которые непрерывно производятся с 1993 года.

Передняя панель выполнена из красивого толстого обработанного алюминия, доступного в серебристом или черном анодированном исполнении. CAD-805RS оснащен встроенным измерителем на передней панели корпуса. Регулировочный горшок расположен в задней части шасси вместе с гнездом смещения для внешнего измерителя. Глядя на усилитель сверху, вы видите верхнюю пластину, покрытую красивой глянцевой эмалью Anthracite Black с белыми буквами шелкографии. Слева главный выключатель питания, справа выключатель «режим ожидания / работа», который включает выходные лампы 211 или 845. Слева находится поворотный переключатель с зеленой ручкой, похожей на драгоценный камень, которая выбирает соответствующее смещение для выходных ламп 211 или 845 по вашему выбору. Справа находится аналогичная поворотная ручка, которая устанавливает «отрицательную обратную связь» в глобальном масштабе и регулируется от «выкл» при непрерывном вращении до максимальной обратной связи 10 дБ. Кроме того, на этой верхней передней части усилителя находятся две лампы входного каскада 6SN7, лампа каскада драйвера 300B и выходная лампа 845 или 211 на ваш выбор.

За лампами основное пространство 805-го занимают два трансформатора внушительных размеров - один силовой, один выходной и четыре электролитических конденсатора. Кроме того, ближе к задней части шасси находятся вышеупомянутый регулировочный винт с установочным винтом для смещения и гнездо смещения на четверть дюйма для считывания смещения трубки привода 300B. Это единственные пользовательские настройки, о которых вам придется беспокоиться, кроме выбора аромата выходной лампы.

Задняя панель предлагает на выбор 4, 8 или 16 Ом выходы на громкоговорители, которые очень качественные и надежные. Есть входное гнездо RCA и входное гнездо XLR с переключателем, выбираемым пользователем, и два видимых предохранителя - один для 300B и один для выходной лампы. В розетке переменного тока также есть встроенный предохранитель. Шнур питания съемный.

Для проверки схемы несимметричный входной аудиосигнал из внешнего мира передается на управляющую входную сетку первой лампы 6SN7. Этот первый каскад 6SN7 работает в параллельном двойном триодном обычном усилителе класса A с резистивной связью. Этот первый каскад усиления напрямую связан со следующим двойным триодным каскадом 6SN7. Этот второй каскад работает в последовательном анодном усилителе постоянного тока класса А. Этот усиленный аудиосигнал проходит через разделительный конденсатор на сетку каскада драйвера 300B. Триодная лампа 300B работает в несимметричном режиме класса A, используя фиксированное отрицательное сетевое напряжение на каскаде драйвера 300B. Это отрицательное напряжение сети регулируется пользователем с помощью отвертки на задней панели CAD-805RS. 300B напрямую подключается к сетке выходных триодных ламп 211 или 845, 100-ваттная пластина рассеяния. Метод связи на этом этапе называется межкаскадным трансформатором. Это конструкция с воздушным зазором с плоской частотной характеристикой от 30 Гц до 23 кГц. Аудиосигнал от межкаскадного трансформатора 300B будет приводить выходную лампу 211/845 к выходной мощности класса A 27 Вт. При дополнительных уровнях громкости усилитель переходит в режим положительной сетки с выходной мощностью 50 Вт, класс A2. В случае лампы с выходом 211 мощность класса A2 составляет порядка 70 Вт при ограничении. Мощный выход лампы 211/845 соединен с громкоговорителем через 150-ваттный выходной трансформатор с воздушным зазором, работающий в непрерывном режиме. Это преобразует высокий импеданс (первичная обмотка 8000 Ом) выходной лампы в 4,8 или 16 Ом для управления громкоговорителем.
