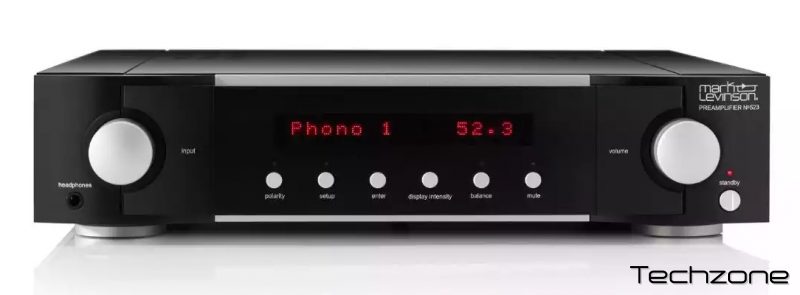

Предварительный усилитель Mark Levinson №523 (MLNO523EU)

Mark Levinson № 523 — это двойной монофонический усилитель с 6 входами, который включает схемотехнику Pure Path, секцию фонокоррекции Pure Phono класса A, а также настраиваемые балансный, несимметричный выходы и выход усилителя Main Drive Headphone класса А для наушников до 32 Ом от главной цепи.

В предусилителе Mark Levinson № 523 предусмотрено пять аналоговых входов линейного уровня: два балансных (XLR) и три несимметричных(RCA), не считая входа Pure Phono (RCA с контактом заземления). Предусилитель выдает сигнал на балансный (XLR) и несимметричный (RCA) стерео выходы, а также на выход усилителя Main Drive Headphone для наушников 6,3 мм на лицевой металлической панели — впервые в ассортименте моделей Mark Levinson. Что касается системной интеграции, то она возможна через сеть Ethernet/IP, порт RS-232, соединение по USB для контроля и конфигурации с веб-страницы, а также триггеры на 12 В и инфракрасный (ИК) вход. Поставляемый в комплекте пульт ДУ с корпусом из металла станочной обработки обеспечивает точность управления и ощущение надежности, достойные уровня этого предусилителя.

В секции Pure Phono реализована подсекция MM (для подвижного магнита) с пятью настройками нагрузки емкостной головки и подсекция MC (для подвижной катушки) с тремя настройками предусиления и 10 настройками нагрузки резистивной головки. Схема усилителя Main Drive Headphone обеспечивает работу наушников до 32 Ом от усилительного контура класса A, причем задействует главную выходную цепь, а не вторичный тракт передачи сигнала: это отличный пример сокращения избыточности в схемотехнике.

Избирательно включаемый фильтр высоких частот четвертого порядка на 80 Гц позволяет прозрачно интегрировать конфигурацию с одним сабвуфером или сдвоенными сабвуферами и получать отличные характеристик и по всем частотам в широком диапазоне конфигураций громкоговорителей. Дискретный и сбалансированный регулятор громкости R-2R для точной и эффективной работы обеспечивает бескомпромиссную производительность независимо от аналогового источника.

Как и вся продукция Mark Levinson, модель №523 разработана и собирается вручную в США. В специализированном Инженерном центре совершенствования технологий в г. Шелтон, штат Коннектикут ведутся все инженерные исследования и разрабатывается продукция Mark Levinson, а в соседнем штате Массачуссетс, в г. Вестфорд на фабрике Mack Technologies команда квалифицированных мастеров, которые создают всю технику Mark Levinson,занимается ее мелкосерийным производством.

Характеристики предварительного усилителя Mark Levinson № 523

• Усиление на линейной секции, при нормальных настройках усиления: 13,5 дБ балансное; 7,5 дБ несимметричное
• Частотная характеристика линейной секции, от 20 Гц до 20 кГц: ±0,02 дБ
• Частотная характеристика линейной секции, от 0,4 Гц до 370 кГц: +0,1 / -3 дБ
• Полный коэффициент гармонических искажений+шум при 1 кГц (2В среднекв. несимметричный или 4В среднекв. балансный выход): <0,003%
• Отношение сигнал-шум (отн. 2 в среднекв. несимметричного или 4 в среднекв. балансного, макс. громкость): >115 дБ при 1 кГц
• Переходное затухание при 1 кгц: <-107 дБ
• Разделение каналов: ниже уровня шумов (>115 дБ при 1 кГц)
• Входное сопротивление: >45kΩ
• Выходное сопротивление: <80Ω несимметричное, <160Ω балансное
• Максимальный уровень входа, при нормальных настройках усиления: > 10 В среднекв., несимметричное, >15 В среднекв., балансное
• Максимальный уровень выхода: > 11 В среднекв., несимметричное, >22 В среднекв., балансное
• Сопротивление выхода для наушников: переключается; <3Ω или 75Ω
• Максимальные показатели выхода на наушники, режим низкого сопротивления, 30Ω (0,3Вт), от 20Гц до 20 кГц, <0,1% коэфф. гарм. искажений: >3В среднекв.
• Максимальные показатели выхода на наушники, режим низкого сопротивления, 300Ω, от 20 Гц до20 кГц, <0,1% коэфф. гарм. искажений: >9В среднекв.
• Полный коэффициент гармонических искажений+шум для наушников, от 20 Гц до 20 кГц, 2В среднекв.: <0,03% при 30Ω, <0,01% при 300Ω

Секция фонокорректора

• Частотная характеристика по стандарту RIAA: от 20 Гц до 20 кГц, ±0,3 дБ
• Инфразвуковой фильтр: отключаемый, 15 Гц, 2 порядка (12 дБ/октаву)

Режим подвижного магнита MC

• Входное сопротивление: 47 kΩ
• Входная емкость: переключаемая; 50,100, 150, 200 или 680 пФ
• Усиление: 40 дБ при 1 кГц
• Полный коэффициент гармонических искажений+шум, от 20 Гц до 20 кГц, 2В среднекв.: <0,03%

Режим подвижной катушки MM

• Входное сопротивление: переключаемое; 20,33, 50, 66, 100, 200, 330, 500, 1000, или 47 kΩ
• Входная емкость: 50 пФ
• Усиление: переключаемое; 50, 60или 70 дБ при 1 кГц
• Полный коэффициент гармонических искажений+шум, от 20 Гц до 20 кГц, 2 В среднекв.: <0,02% для настроек 50 или 60 дБ, <0,04 для настройки 70 дБ

Входы / Выходы

• Аналоговые входы: 2 балансных (XLR), 3 несимметричных (RCA) линейных, 1 несимметричный (RCA) вход для проигрывателя с заземлением
• Аналоговые выходы: 1 балансный (XLR); 1 пара несимметричных (RCA), 1 для наушников (¼ дюйма, 6,3 мм TS)
• Соединения для управления: Ethernet (RJ45),RS-232 (RJ12), входящий и выходящий триггеры, вход ИК, USB-A, Mini-USB
• Питание: 100 В переменного тока, 115 В переменного тока или 230 В переменного тока (устанавливается при производстве)
• Потребляемая мощность: 0,4 Вт в «зеленом» режиме ожидания, 5 Вт в режиме экономии энергии, 67 Вт в нормальном режиме ожидания, 75 Вт во включенном состоянии при простое
• Размеры: Высота (с ножками): 10,2 см, Ширина: 43,8 см, Глубина: 45,7 см
• Вес нетто: 17,7 кг
