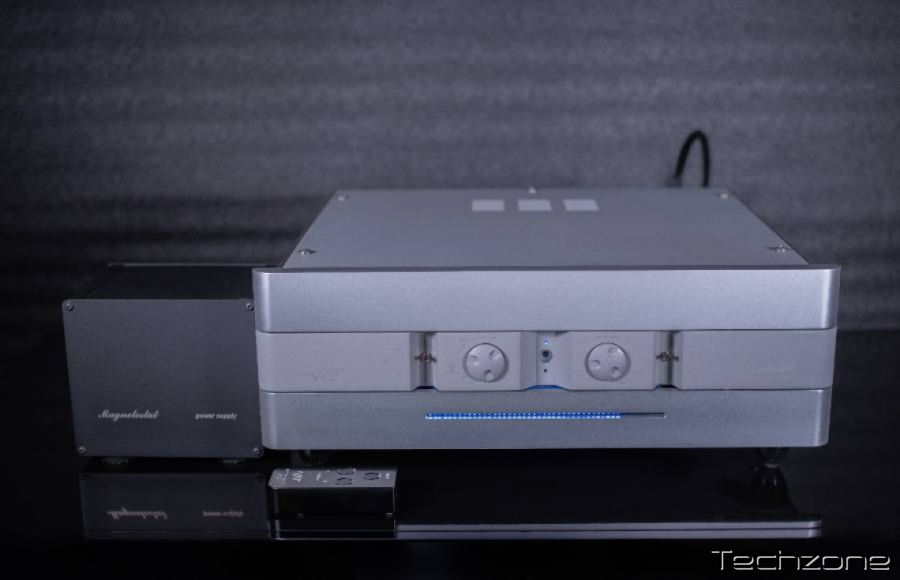

Предварительный усилитель NAT Magnetostat Special Edition

Эталонный ламповый линейный каскад с абсолютной нулевой обратной связью

Флагманский линейный этап версия Special Edition!

Магнитостат задает точку отсчета для линейного каскада производства NAT в виде чистого триода класса А с трансформаторной связью и устройством обратной связи с абсолютным нулем. Используются выходные лампы специального армейского типа 6С31Б-Р (маленькая суперлампа).
Магнитостат представляет собой два независимых предусилителя в одном корпусе, первый - как балансный, второй - как однотактный!

• Конструкция миниатюрной суперлампы 6S31B-R очень надежна и в механическом отношении – в ней отсутствует микрофонный эффект, негативно влияющий на воспроизведение звука.
• В магнитостате используется широкополосный выходной трансформатор с нанокристаллическим сердечником с ручной обмоткой.
• Открытая полоса пропускания от 4 Гц до 600 кГц отлично подходит для работы в режиме работы с несимметричной трансформаторной связью с высоким постоянным током. Выходной трансформатор имеет отдельную конфигурацию для несимметричной и сбалансированной работы!
• Магнитостат как устройство с абсолютной нулевой обратной связью представляет собой лучшее решение для чистоты воспроизведения звука. На пути прямого или косвенного сигнала нет конденсатора.
• Затухание основано на 56шт. высоконадежного реле с компьютерным управлением (с чистым серебром, позолоченными контактами) сети с 96 различными уровнями затухания! Только один резистор лабораторного класса на фазу находится на пути прохождения сигнала (при любом уровне аттенюатора).
• Магнитостат оснащен основным блоком дистанционного управления, изготовленным из цельного алюминиевого блока.
• Версия Se в качестве опции оснащена ламинированным дистанционным блоком ручной сборки!
• Аккумулятор большой емкости используется как лучшее решение для питания магнитостата.
• Качество звука Магнитостата полностью не зависит от колебаний напряжения в сети, а также от влияния «радиочастотных помех», которые могут проникать через него.
• Отдельный блок трансформатора служит источником питания только для цифровых цепей и цепей управления.
• Качество электронных материалов, которые используются внутри Магнитостата, находится на высоком уровне - лампы военных и N.O.S. класс, 0,1% резисторы Vishay, нанокристаллический сердечник трансформатора, электролитические конденсаторы большой емкости аудиофильского класса, позолоченные тефлоновые изолированные разъемы, входная проводка из серебра…
• Линейный каскад корректно работает при всемирном напряжении сети переменного тока от 100 до 250 В переменного тока, 50-60 Гц (используются различные трансформаторные блоки питания).

ЗАМЕТКА:

Модернизация версии SE: полное питание накала от батареи, выходные трансформаторы, выполненные с помощью намотанной вручную серебряной проволоки на нанокристаллическом сердечнике, батарея лучшего качества с длительным сроком службы, входные резисторы из герметичной фольги аэрокосмического класса, входной дроссель для дополнительной фильтрации на зарядной секции, проходные конденсаторы класса в блоке питания.

Особенности дизайна
- схема с трансформаторной связью (без конденсатора на прямом или косвенном сигнальном тракте)
- конструкция с абсолютно нулевой обратной связью (уникальная конструкция)
- функция автоматической перезарядки
- специально разработанные широкополосные выходные трансформаторы
- полностью сбалансированные стабилизаторы для трубчатых нагревателей и других целей
- Лампы специального отбора 6С31Б-Р (N.O.S.) и военного класса в секции усиления
- отдельные трансформаторы для цифрового управления и функции перезарядки
- затухание сети от бесшумного герконового реле (56 шт.) – энкодер с поворотной ручкой
- полностью модулированное шасси с алюминиевой верхней крышкой толщиной 4 мм
- встроенное измерение общего количества накопленных часов жизни трубки
- Позолоченные разъемы с тефлоновой изоляцией
- позолоченные разъемы RCA с тефлоновой изоляцией и позолоченными балансными разъемами XLR
- модулированное шасси ручной сборки
- передняя панель с лазерной гравировкой из тройного отдельного алюминиевого блока толщиной 20мм
- пульт дистанционного управления из цельного алюминиевого блока
- широко используемые станки с числовым программным управлением (ЧПУ)

Техническая спецификация

Тип Триод с абсолютной нулевой обратной связью
Работа Несимметричный (RCA) или симметричный (XLR)
Частотная характеристика от 4 до 250 кГц, -3 дБ; от 20 Гц до 20 кГц, +/- 0,05 дБ
от 4 до 600 кГц, -3 дБ; от 20 Гц до 20 кГц, +/-0,02 дБ (версия Se)
Шум <120 дБ, взвешенный по шкале «А»
Усиление 14 дБ (X 5); 12 дБ (X 4) (версия Se) выход RCA или XLR
THD и N <0,08 % при 1 В на выходе
Входное сопротивление >20 кОм
Выходное сопротивление <450 Ом
<200 Ом (версия Se)
Стереоразделение >95 дБ при 10 кГц
>100 дБ при 10 кГц (версия Se)
Дополнение к трубе 8 x 6S31B-R на единицу (N.O.S. и военный класс)
Требования к электропитанию 110 В переменного тока или 220 В переменного тока при частоте от 50 до 60 Гц, макс. 50 ВА
Размеры 19 дюймов (483 мм) в ширину, 16,9 дюйма (430 мм) в глубину, 7,2 дюйма (185 мм) в высоту (макс. размеры)
Вес НЕТТО ок. 73 фунта (33 кг)/блок + 6,6 фунта (3 кг)/блок питания
ОБЩИЙ вес прибл. 106 фунтов (48 кг) в упаковке
