Ламповий підсилювач потужності Luxman MQ-88uC Silver

Класична лампова архітектура та історія Luxman

Модель MQ-88uC є нащадком легендарних лампових підсилювачів Luxman, які виробляються безперервно з 1961 року. Це пристрій створений на базі перевірених схем — драйверний каскад Mullard і вихідні лампи KT88 у триодному режимі. Традиційна для бренду простота схемотехніки підсилювача MQ-88uC максимально впливає на якість компонентів, тому використані фірмові трансформатори Luxman та блочні конденсатори власної розробки. Особлива увага приділяється якісним металізованим поліпропіленовим конденсаторам Nichicon, які забезпечують м’який, натуралістичний тон.

Схема вихідного каскаду та лампи

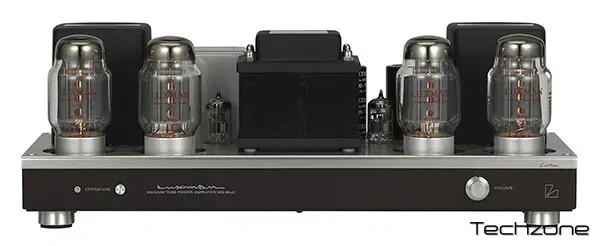

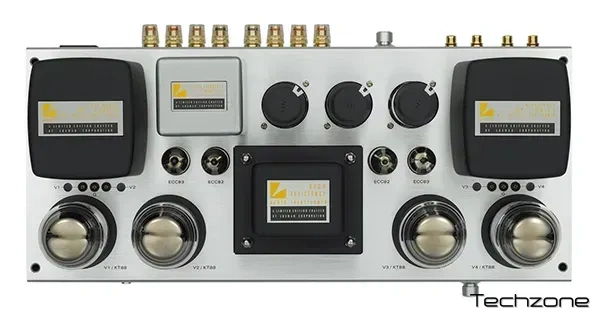

MQ-88uC побудований на базі чотирьох вихідних ламп KT88, які розкривають високу потужність і глибоке звучання, характерне для лампових систем. В триодному режимі роботи підсилювач досягає довшого терміну служби ламп, а також забезпечує високу прозорість і мікродинаміку. Перший каскад виконується на двох ECC83S, а драйверний — на двох ECC82. Mullard-совісний push-pull вихідний каскад дозволяє отримати 25 Вт на канал при низьких спотвореннях на будь-яких навантаженнях — 4, 8 або 16 Ом.

Вихідні трансформатори та конфігурація під’єднання

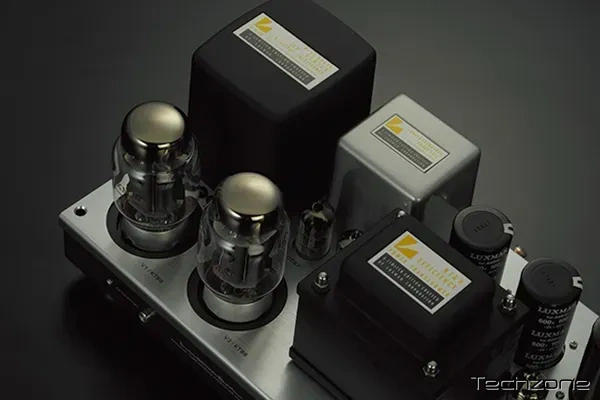

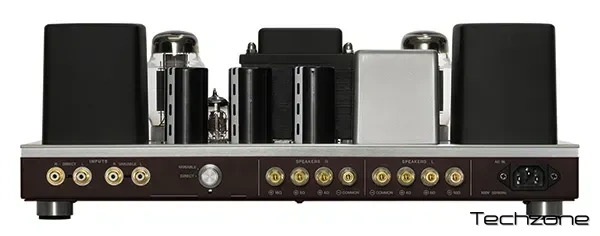

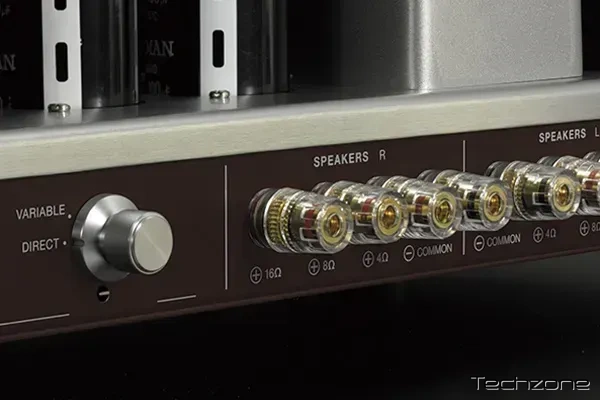

Визначальним елементом лампових підсилювачів є вихідний трансформатор. В MQ-88uC застосовані модернізовані OY15 типу з литим алюмінієвим корпусом, розроблені за аналогією з класичними виробами Luxman. На задній панелі розміщені незалежні клеми для підключення акустики на 4, 8 та 16 Ом, що дозволяє ідеально узгоджувати із різним типом акустичних систем. Є можливість підключення по змінному входу MAIN IN і роботи у режимі регулювання гучності для прямої інтеграції з джерелом.

Живлення, компонування і контроль

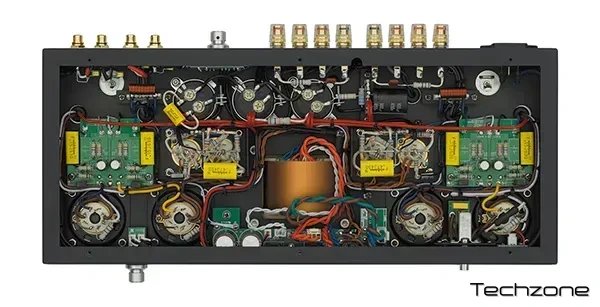

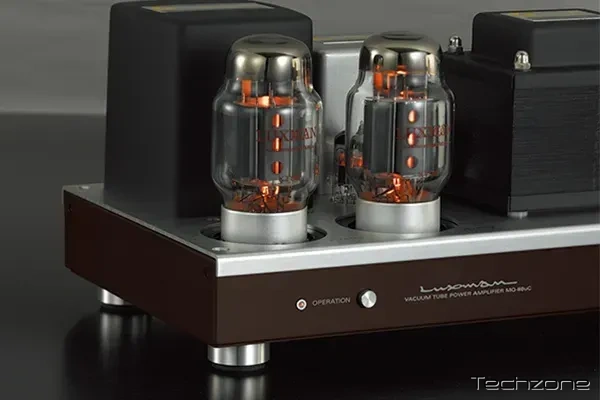

Живильний блок виконаний на EI трансформаторі підвищеної стабільності, що працює у парі з блочними конденсаторами Luxman, гарантуючи чистоту й потужність сигналу. Дроти укладені максимально коротко для скорочення власних шумів. Фініш корпусу MQ-88uC — темно-коричневий, гармонійно поєднується з дерев’яною обробкою пристроїв Luxman. Особливість — алюмінієва верхня панель з фактурною обробкою і литий корпус трансформаторів.

Компоненти та якість збірки

При збиранні MQ-88uC використані лампи JJ Electronic, Slovakia — ECC83S, ECC82 та KT88, які ідеально підходять для роботи у схемах із значними напругами і температурами. Кожен апарат проходить тестування після 48-годинного процесу прогріву для забезпечення стабільності параметрів. Підсилювач підтримує Y-роз’єм на акустичних терміналах із шириною ≤14.5 мм (а) та ≥7.5 мм (b), проте сумісність залежить від конструкції роз’ємів.

Характеристики:

• Номінальна вихідна потужність: 25W + 25W (4Ω, 8Ω, 16Ω)
• Вхідна чутливість: 890 мВ / 25W
• Вхідний імпеданс: 32 кΩ
• Частотна характеристика: 20 Гц – 20 кГц (+0, –0.5 дБ); 10 Гц – 100 кГц (+0, –3.0 дБ)
• Гармонійні спотворення: 0.1% (1 кГц/1W); 0.5% (20 Гц – 20 кГц/1W)
• Співвідношення сигнал/шум (IHF-A): 105 дБ
• Схема: Драйвер Mullard, вихідні лампи — триодне включення
• Вихідні лампи: ECC83S × 2, ECC82 × 2, KT88 × 4
• Живлення: 230V~ (50Гц) / 115V~ (60Гц)
• Споживання: 170W, 140W (без сигналу)
• Габарити: 440 × 184 × 230 мм (з урахуванням виступів)
• Вага: 16.1 кг
• Аксесуари: Кабель живлення
• Акустичні клеми: Y-роз’єм (a ≤14.5 мм, b ≥7.5 мм)
• Країна (головний офіс): Японія
