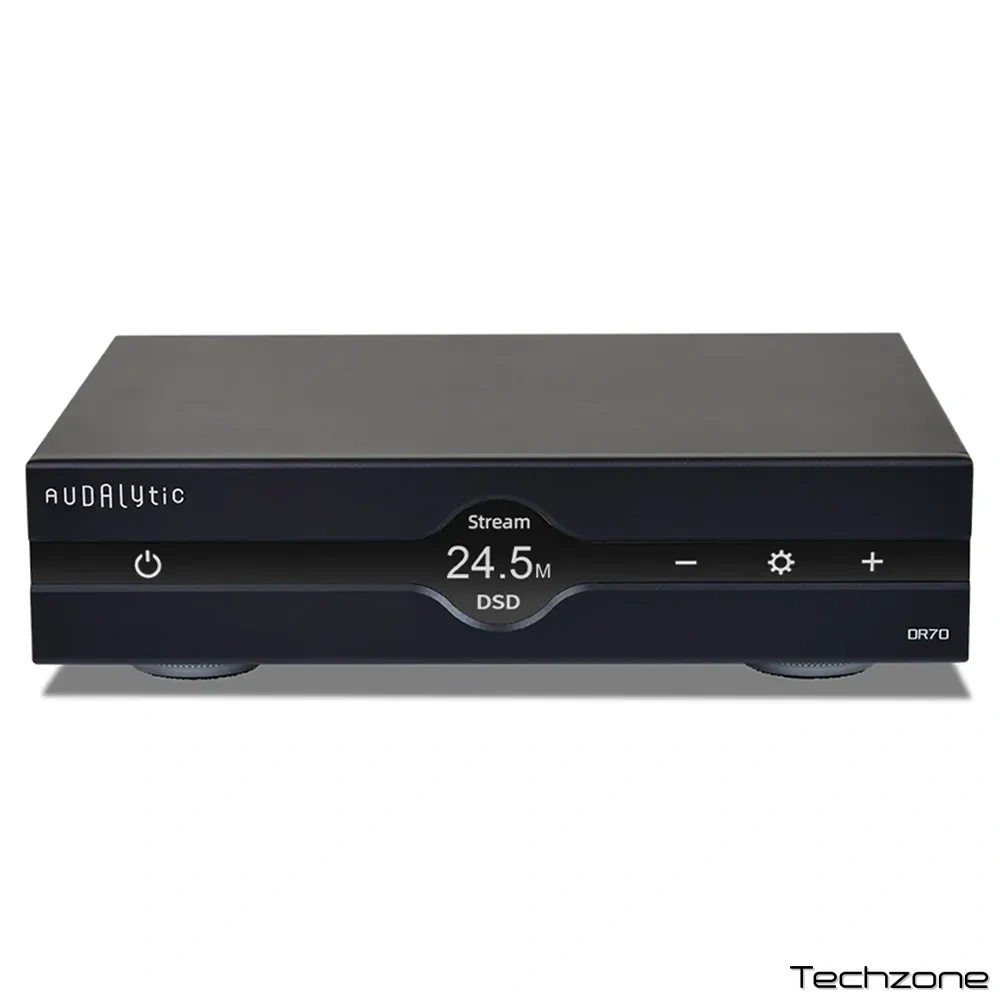

ЦАП Gustard Audalytic DR70 Black

Gustard Audalytic DR70 – це стаціонарний ЦАП, побудований на дискретній архітектурі R-2R із 25-бітною комплементарною матрицею та нативною підтримкою 1-бітного DSD. Модель поєднує в собі прецизійну обробку сигналу на базі FPGA, фемтосекундний тактовий модуль CK-01 та глибоко оптимізовану аудіосистему CelWare 3.x, що забезпечує бескомпромісну деталізацію, високу динаміку та максимально природне звучання вашої улюбленої музики.

Особливості

• Дискретне R-2R декодування з 25-бітною комплементарною архітектурою перетворення
• Нативний 1-бітний DSD ЦАП (цифро-аналоговий перетворювач)
• Три режими фільтрації, включаючи підтримку NOS та пряму передачу DSD (DSD passthrough)
• Логіка, управління тактовою частотою та цифрова обробка сигналу реалізовані на базі FPGA
• Окремі групи живлення з незалежною стабілізацією для мінімізації перешкод
• Вбудоване малошумне джерело живлення з підтримкою зовнішнього живлення постійного струму (12V–18V DC)
• Одночасна робота небалансного (single-ended) та балансного виходів
• РК-дисплей із регульованою яскравістю та сплячим режимом
• Фемтосекундний тактовий модуль CK-01
• Повністю алюмінієвий корпус
• Підтримка пульта дистанційного керування
• DSD512 / PCM 768 кГц
• Bluetooth 5.0

Фірмовий дискретний модуль R-2R

ЦАП на базі резисторної матриці R-2R використовує комутацію на прецизійних резисторах для перетворення цифрового сигналу в аналоговий. Порівняно із сучасними дельта-сігма ЦАП, які покладаються на високочастотне перемикання «0/1», процес перетворення R-2R є більш прямим і чистим за своєю природою, що забезпечує природніше звучання. Однак така архітектура вимагає надзвичайно високої точності резисторної мережі: досягнення виняткових характеристик передбачає не лише значні фінансові витрати, а й високий рівень інженерного досвіду.

1-бітний DSD

Справжній 1-бітний цифро-аналоговий перетворювач DSD із нативною підтримкою DSD512. Це еквівалентно 8-кратному оверсемплінгу стандарту SACD (DSD64) та у 512 разів перевищує щільність даних формату CD.

У режимі DIRECT DSD сигнал спрямовується безпосередньо на 1-бітну матрицю перемикання схеми ЦАП, повністю минаючи конвертацію в PCM. Завдяки чисто апаратній обробці система напряму перетворює бітовий потік DSD в аналоговий сигнал, зберігаючи повний динамічний діапазон і деталізацію оригінальної модуляції.

FPGA

Завдяки використанню програмованої вентильної матриці (FPGA), ця спеціально налаштована цифрова інтегральна схема забезпечує гнучку реалізацію логічних функцій, включаючи управління тактовою частотою та цифрову обробку сигналу (digital shaping). Завдяки інтеграції фірмових технологій, таких як демодуляція DoP та усунення щигликів при перемиканні PCM/DSD (depop switching), FPGA створює надійну основу для виняткової якості звуку.

Bluetooth 5.0

Пристрій має підтримку Bluetooth версії 5.0 з кодеками LDAC, AAC, SBC та aptX.

XMOS

Оснащений аудіоконтролером USB третього покоління XU316 з підтримкою PCM 768 кГц та DSD512.

Тактовий модуль CK01

Забезпечує синхронізацію всього пристрою з фемтосекундною точністю.

Незалежна стабілізація живлення

Окреме регулювання напруги для кожної групи схем мінімізує перешкоди та забезпечує оптимальну продуктивність.

Вихідний каскад аналогового драйвера

Використовує низькоімпедансну схему для безперешкодного розгойдування різноманітних пристроїв із повним збереженням цілісності сигналу.

Характеристики

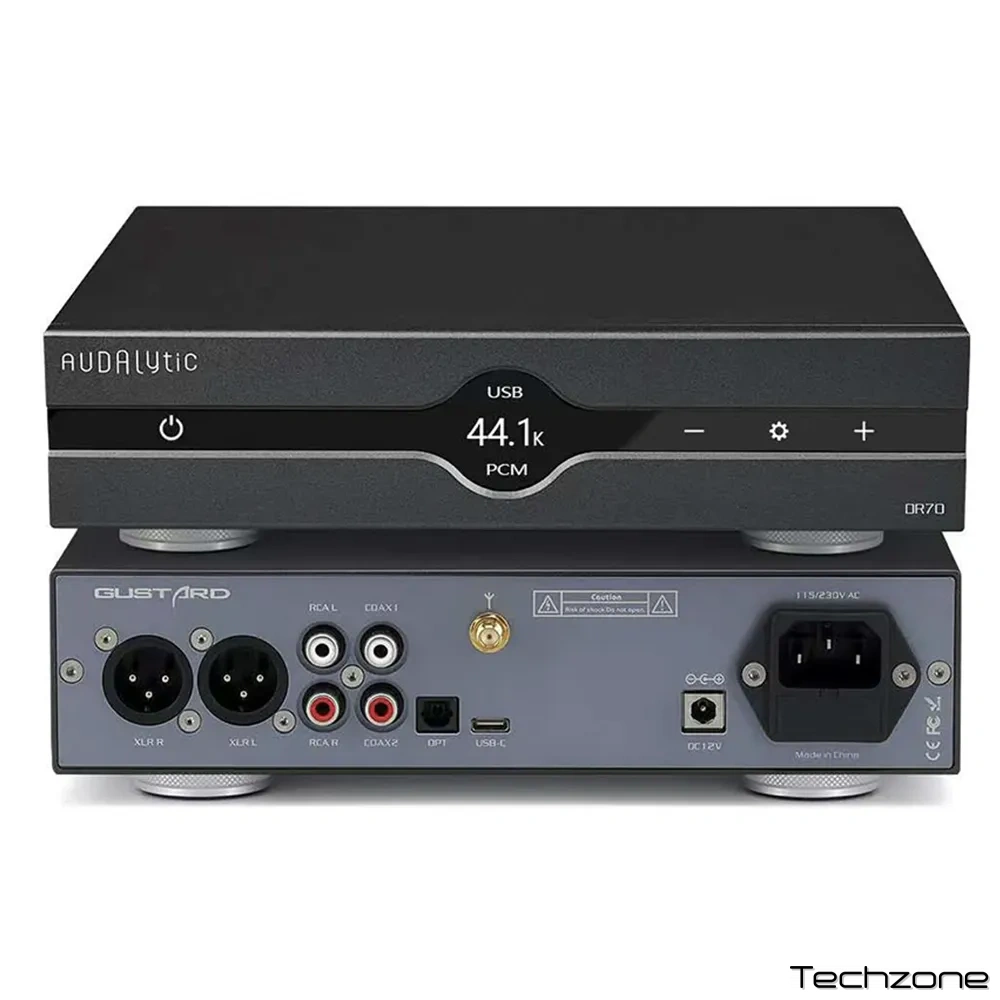

Цифрові входи

• Підтримка COAX / OPT (коаксіальний / оптичний): PCM 16–24 біт / 44,1–192 кГц; DSD DoP64
• Підтримка USB: 44,1–768 кГц; DSD DoP64–DoP256; Native DSD: DSD64–DSD512
• Підтримка Bluetooth 5.0: LDAC, AAC, SBC, aptX (кодек LDAC забезпечує передачу високої роздільної здатності 24 біт / 96 кГц)
• Сумісність USB-хоста: Windows 7 / 8 / 10 / 11 (32/64-біт); macOS; Linux

Аналоговий вихід

• Частотний діапазон: 20 Гц – 20 кГц (±0,2 дБ, режим OS)
• Динамічний діапазон: > 111 дБ
• Співвідношення сигнал/шум (SNR): > 113 дБ
• Взаємопроникнення каналів (Crosstalk): -125 дБ @ 1 кГц
• Коефіцієнт нелінійних спотворень + шум (THD+N): < 0,004% @ 1 кГц
• Інтермодуляційні спотворення (IMD): ~0,009% @ -2 дБFS
• Вихідний рівень RCA: 2 Vrms (фіксований)
• Вихідний імпеданс RCA: 100 Ом
• Вихідний рівень XLR: 4 Vrms (фіксований)
• Вихідний імпеданс XLR: 100 Ом

Інші характеристики

• Живлення змінного струму (AC): 115 В / 230 В, 50/60 Гц
• Живлення постійного струму (DC): 12 В – 18 В, ≥ 2 А
• Енергоспоживання: < 10 Вт
• Габарити: 220 × 170 × 50 мм (без урахування виступаючих частин)
• Вага нетто: 1,5 кг
• Розміри упаковки: 295 × 265 × 85 мм
• Вага в упаковці (брутто): 2,0 кг
