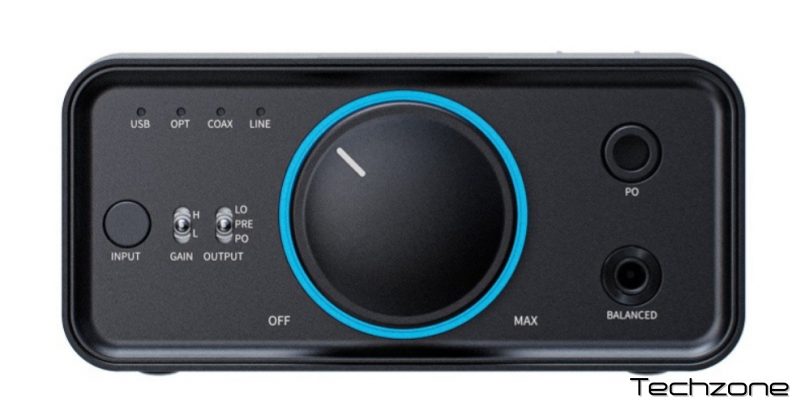

ЦАП с усилителем для наушников FiiO K7

FiiO K7 – компактный и удобный настольный ЦАП/усилитель для наушников. В его активе качество звука с использованием технологий, разработанных для флагмана, а также компактность.

Шестиступенчатая схема устройства включает в себя полностью балансную архитектуру с разделенными цифровой и балансной частью, что позволяет добиться более чистого и реалистичного звука.

Его компактный корпус и небольшой дизайн позволяют быстро превратить домашний ПК или ноутбук в качественный источник звука. А на выход можно подключать как наушники, так и, скажем, активную акустику.

Устройство может работать с различными подключенными наушниками, используя высококачественную схему усиления TTX AAA 788+. Она позволяет при необходимости добиться как высокой выходной мощности, так и низкого уровня шума. Поэтому устройство уместно для различных типов излучателей и форм-факторов наушников.

Балансная схема
FiiO K7 построен на паре ЦАПов AK4493SEQ, активных независимо от того, используется балансное или небалансное подключение. Сигнал по USB принимается чипом XMOS XUF208. Балансная схема применена для регулятора громкости NJU72315 и схемы усиления. Последняя – это TTX AAA 788+, применяемый и в K9 Pro ESS, флагмане линейки.

Она очень хорошо зарекомендовала себя как мощное, но вместе с тем качественное решение.

Таким образом, K7 способен выдавать до 560 мВт на канал с нагрузкой 300 ом. Это достаточный для большинства наушников показатель. В то же время схема усиления имеет низкий уровень шума. Это означает, что устройство хорошо сочетается с чувствительными моделями наушников.

Питание
Этого удалось добиться благодаря каскадной схеме усиления. Она состоит из нескольких отдельных последовательно подключенных каскадов, имеющих собственное напряжение питания, контролируемое LDO стабилизатором. Также предусмотрена система контроля постоянного тока, а также защиты от перегрева и перегрузки.

Для питания устройства используется внешний блок на 12 В. Такое решение позволило дополнительно уменьшить размеры устройства и добиться более чистого звука.

Система регулировки громкости
Для качественного звука не бывает не принципиальных частей. И регулировка громкости относится к именно таким, на первый взгляд не важным деталям, которые могут заметно повлиять на качество звука.

Инженеры Fiio применили метод восстановления кривой АЦП регулировки громкости. Это позволяет, во-первых, нивелировать дисбаланс каналов, столь характерный на низкой громкости для аналоговых потенциометров. Во-вторых, регулятор громкости NJU72315 абсолютно бесшумный и имеет вполне плавное изменение во всем диапазоне регулировки.

AK4493SEQ
Использование AK4493SEQ позволило добиться поддержки высококачественных записей в PCM 32 бит/768 кГц и DSD512. Так что любимая музыка будет звучать выразительно, четко и эмоционально.

Эти чипы заслужили признание из-за своего высокого разрешения, хорошо сочетающегося с музыкальностью.

Индикатор RGB
Фирменная деталь устройств компании – световые индикаторы. Здесь они тоже есть. Это подсветка колесика регулировки громкости. Традиционно, индикаторы применяют разные цвета для разных частот дискретизации. А также служит индикатором включения устройства.

Корпус
FiiO K7 имеет полностью алюминиевый корпус небольшого размера, изготовленный на станке ЧПУ. На самом деле, его размеры составляют около трети листа формата А4, а вес всего 610 г, поэтому устройство не занимает на столе много места. В то же время, он может похвастаться многими вариантами подключения как на вход, так и на выход.

Поэтому может работать как ЦАП/усилитель для наушников, так и, например, как предварительный усилитель или ЦАП.

Комплектация

FiiO K7
Кабель питания
Блок питания
Кабель USB
Документация
