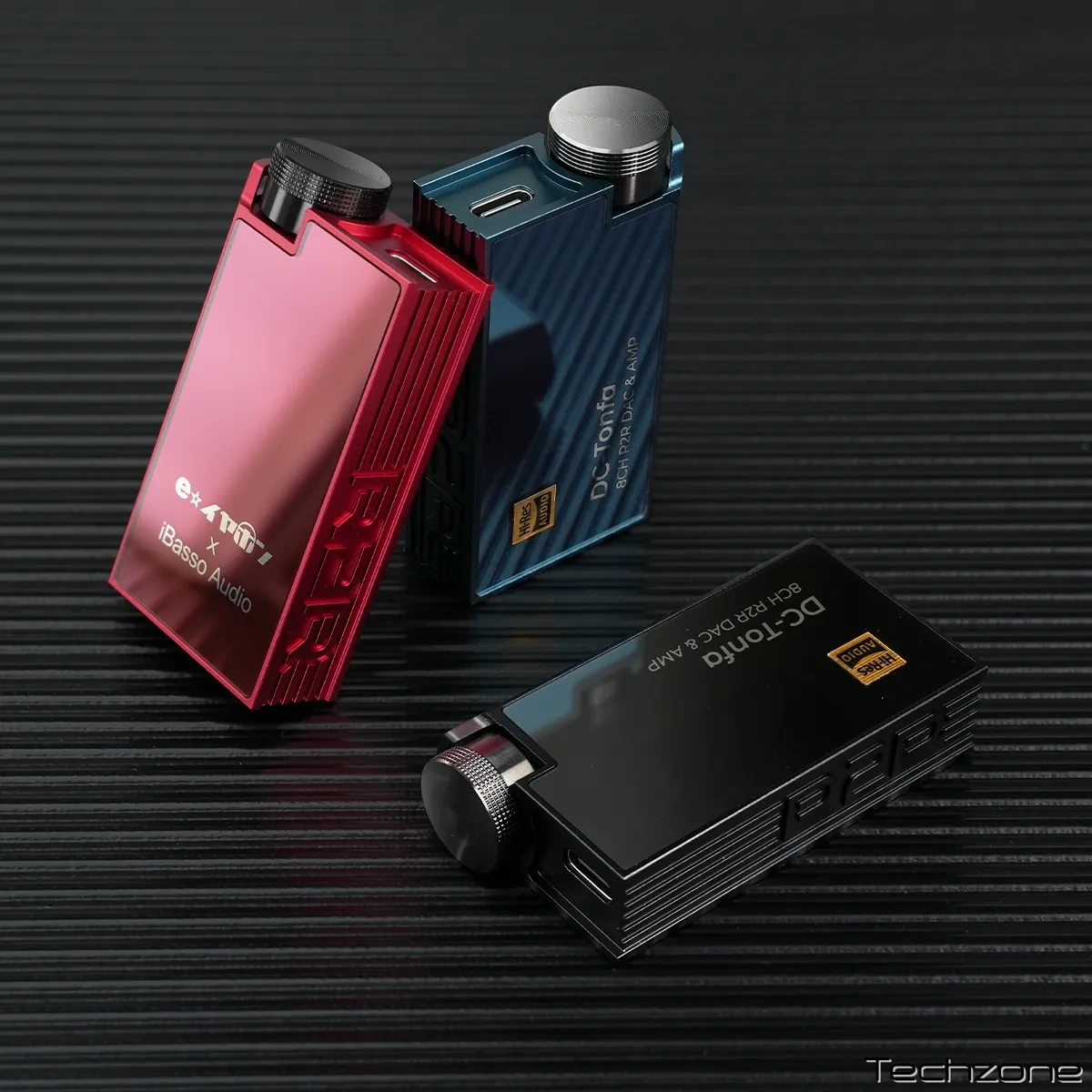

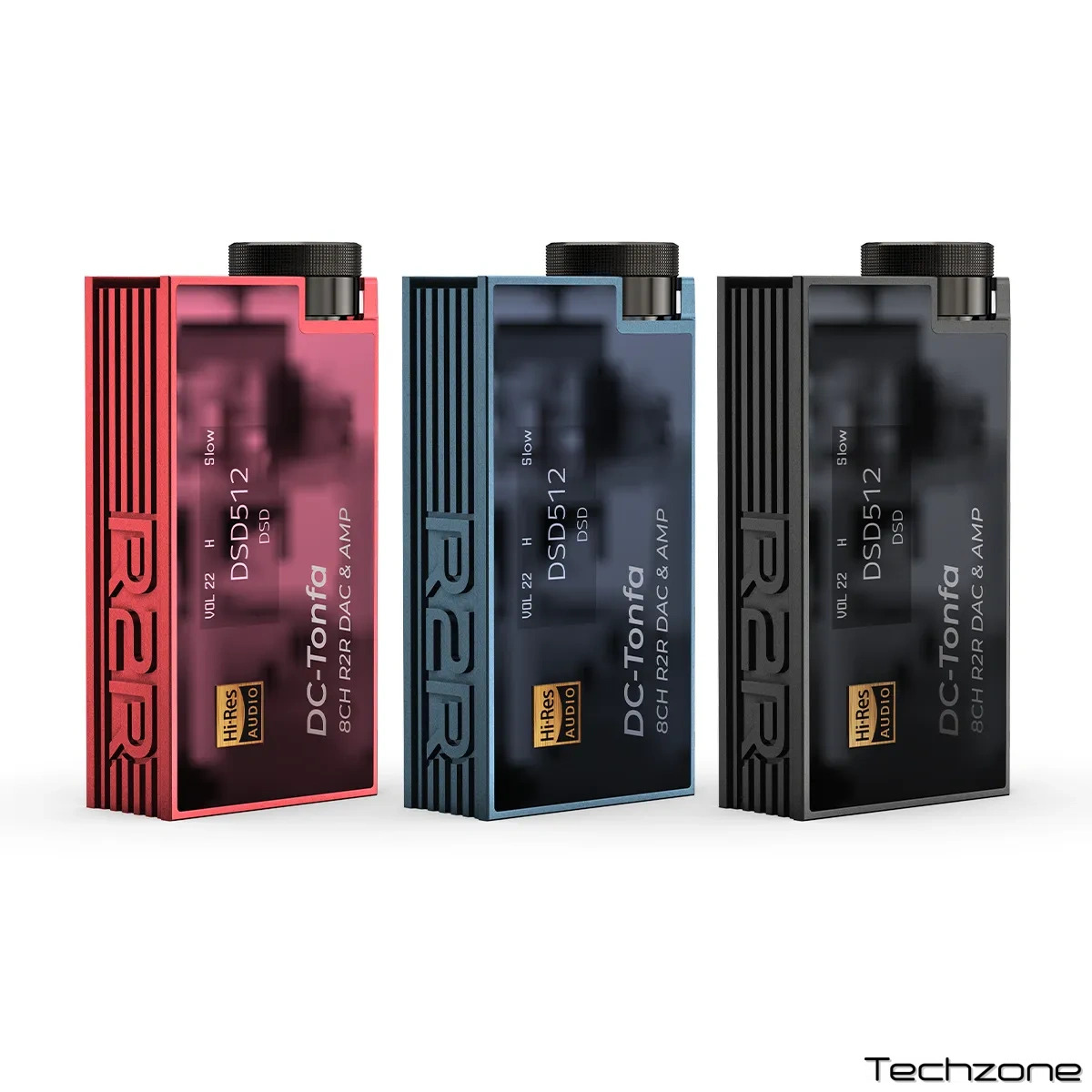

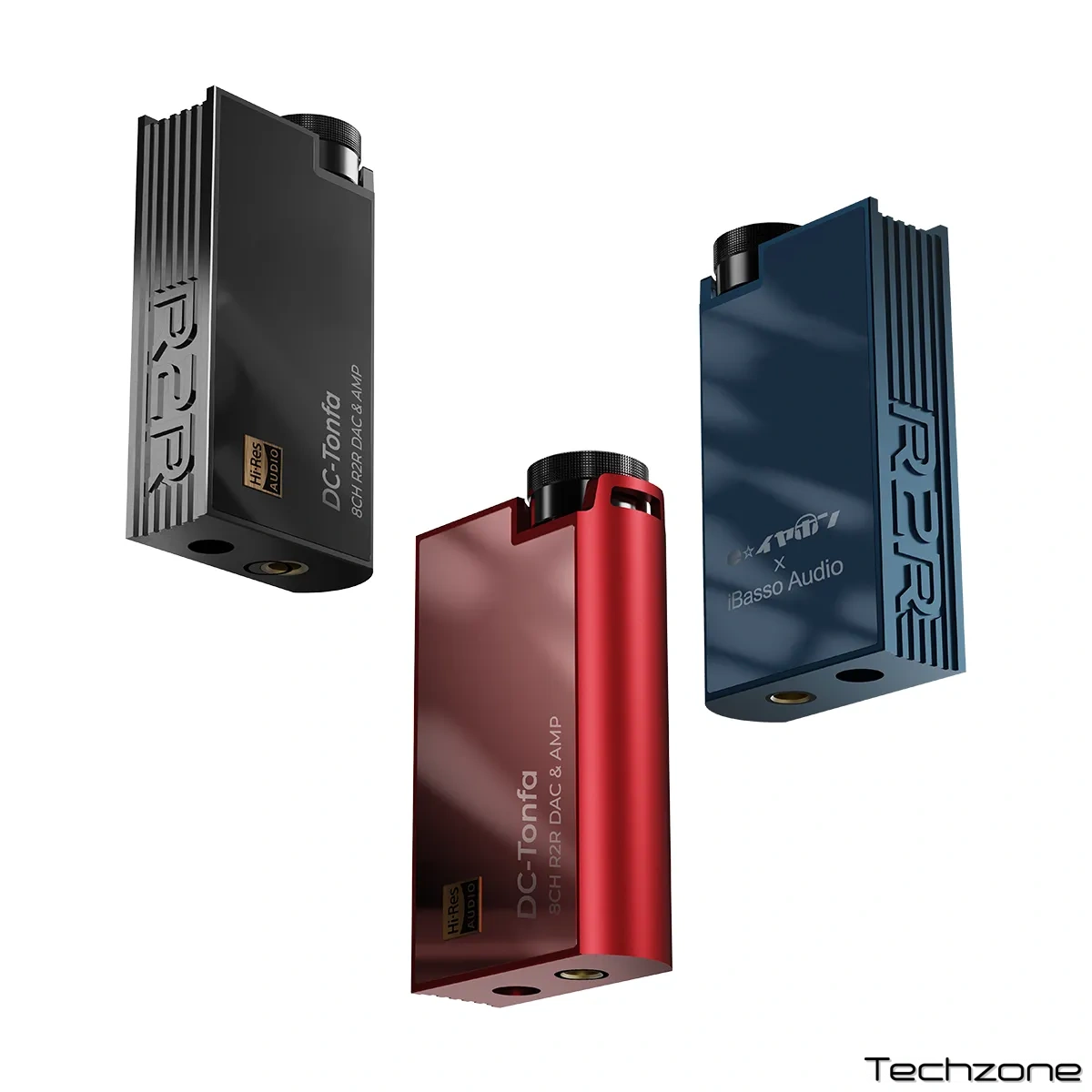

ЦАП із підсилювачем для навушників iBasso DC-Tonfa Black

iBasso DC-Tonfa – це портативний R2R ЦАП із вбудованим підсилювачем для навушників, розроблений у тісній співпраці з провідною японською Hi-Fi мережею e☆イヤホン. Пристрій виконаний за повністю балансною 8-канальною диференціальною архітектурою на 312 високоточних металоплівкових резисторах та оснащений власною системаною FPGA з підтримкою режиму NOS та чотирьох цифрових фільтрів. Завдяки вихідній потужності до 800 мВт + 800 мВт при 32 Ом, ультранизькому рівню шуму та підтримці UAC 1.0/2.0 і SPDIF, цей компактний ЦАП/підсилювач легко розкриває потенціал як вибагливих IEM-навушників, так і повнорозмірних моделей.

Особливості

8-канальний дискретний R2R ЦАП

DC-Tonfa використовує 24-бітну повністю балансну дискретну архітектуру R2R ЦАП. Пристрій поєднує в собі 8-канальну R2R-систему настільного рівня та компактний формфактор. 8-канальна, повністю балансна та диференціальна архітектура R2R ефективно усуває спотворення при переході через нуль (zero-crossing distortion) і покращує лінійність на низьких рівнях сигналу. Зберігаючи характерну для R2R-архітектури музичність, пристрій забезпечує високу деталізацію та характеристики, що перевершують традиційні рішення на базі R2R. Завдяки гармонійному поєднанню щільності, динаміки та природності звучання, цей компактний ЦАП розкриває справжній потенціал і шарм технології R2R.

312 високоточних металоплівкових резисторів

DC-Tonfa оснащений 312 термостабільними високоточними металоплівковими резисторами, з яких сформовано матрицю R2R. Загальна кількість резисторів значно перевищує показники традиційних однотактних R2R ЦАП.

Завдяки апаратній мережі компенсації із 60 високоточних резисторів у поєднанні з програмними алгоритмами FPGA, відхилення опору та температурний дрейф суворо контролюються. Це забезпечує суттєве покращення лінійності й стабільності характеристик, що є основою для чистого та реалістичного відтворення звуку.

FPGA + подвійні фемтосекундні генератори

iBasso вже 20 років працює у сфері портативного Hi-Fi, накопичивши колосальний досвід у розробці власних аудіоалгоритмів. У DC-Tonfa використовуються фірмові алгоритми FPGA, які в режимі реального часу компенсують допуски окремих резисторів, додатково підвищуючи фактичну точність R2R-декодування. У поєднанні з двома фемтосекундними генераторами Accusilicon це створює точне та узгоджене джерело тактового сигналу. Це ефективно знижує вплив джитера, забезпечуючи чистіше й природніше звучання з багатшими та автентичнішими деталями.

Режим NOS + чотири фірмові цифрові фільтри

Завдяки передовим алгоритмам FPGA, DC-Tonfa виходить за межі традиційних рамок і пропонує, окрім NOS, чотири фірмові цифрові фільтри. Це надає R2R-звучанню ще ширші виражальні можливості, зберігаючи унікальний шарм цієї технології та даруючи користувачам повну свободу у виборі бажаного тонального балансу.

Потужний вихід у компактному корпусі

Завдяки архітектурі «ОП + BUF», яка об’єднує 2 високопродуктивні подвійні операційні підсилювачі TI та 4 буфери BUF634A, пристрій отримує схему підсилення, що суттєво перевершує більшість аналогічних ЦАП/підсилювачів. З вихідною потужністю до 800 мВт + 800 мВт при 32 Ом він забезпечує солідний запас гучності та переконливу динаміку, з легкістю розгойдуючи як широкий спектр повнорозмірних навушників, так і вибагливі IEM.

Лінійний ультранизькошумний LDO-стабілізатор LT3042

У ядрі ЦАПа за чистоту струму відповідає ультранизькошумний лінійний LDO-стабілізатор Linear LT3042, що формує виділену систему живлення. Завдяки вихідному шуму на рівні всього 0,8 мкВ та пригніченню пульсацій живлення до 100 дБ, його показники чистоти перевершують більшість акумуляторних джерел живлення. Це створює максимально чисте та стабільне середовище для роботи 8-канального R2R ЦАПа, дозволяючи повністю розкрити потенціал будь-якого аудіозапису.

Висока потужність, низьке енергоспоживання

Завдяки ефективній топології схеми, DC-Tonfa забезпечує один із найвищих показників вихідної потужності серед компактних ЦАПів, зберігаючи при цьому низьке енергоспоживання. У режимі NOS споживання становить менше ніж 100 мА / 5 В (при частоті дискретизації 48 кГц), що суттєво знижує навантаження на акумулятор смартфона. Навіть під час роботи з пристроями, які мають суворі обмеження за струмом (наприклад, iPhone), ви зможете насолоджуватися тривалими сесіями прослуховування.

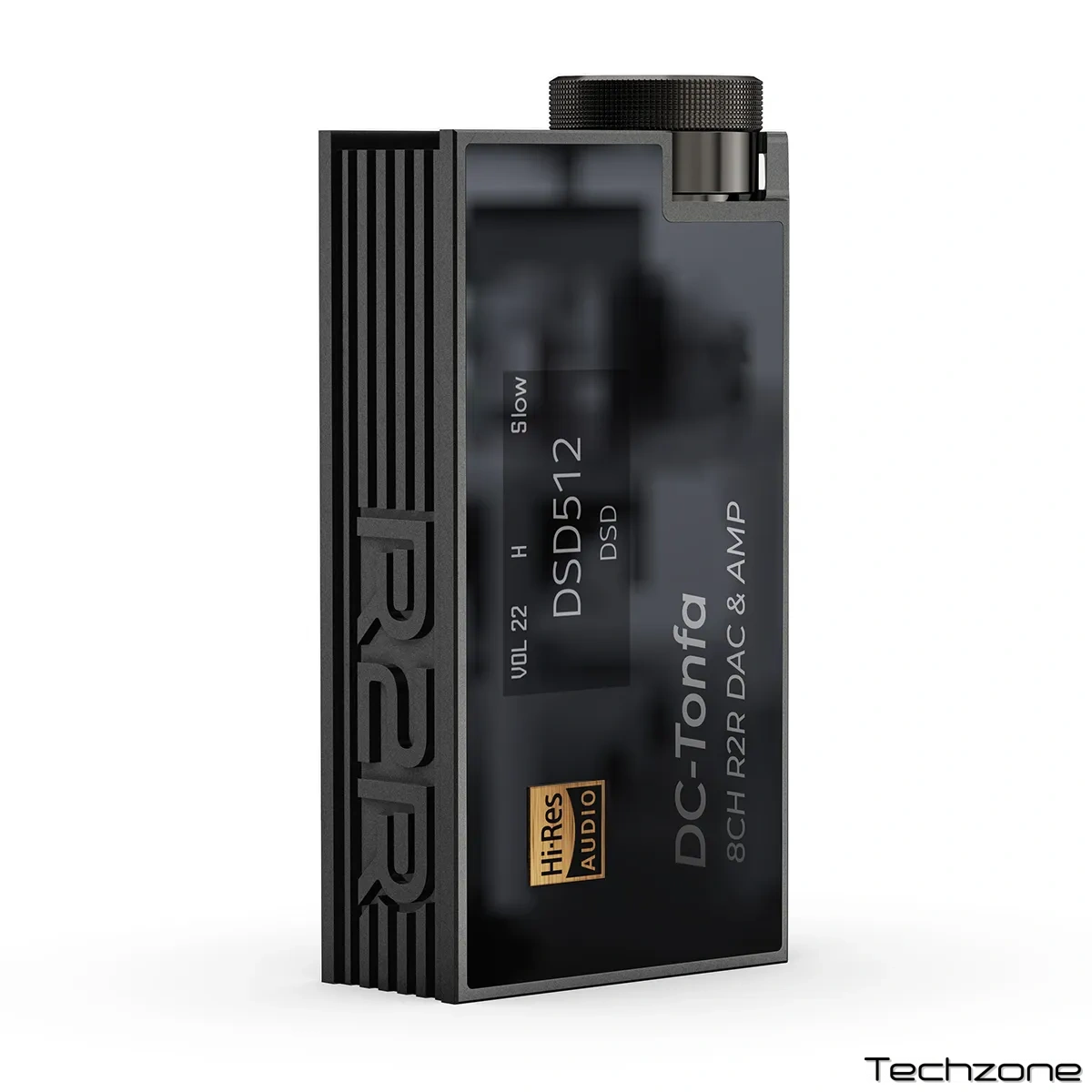

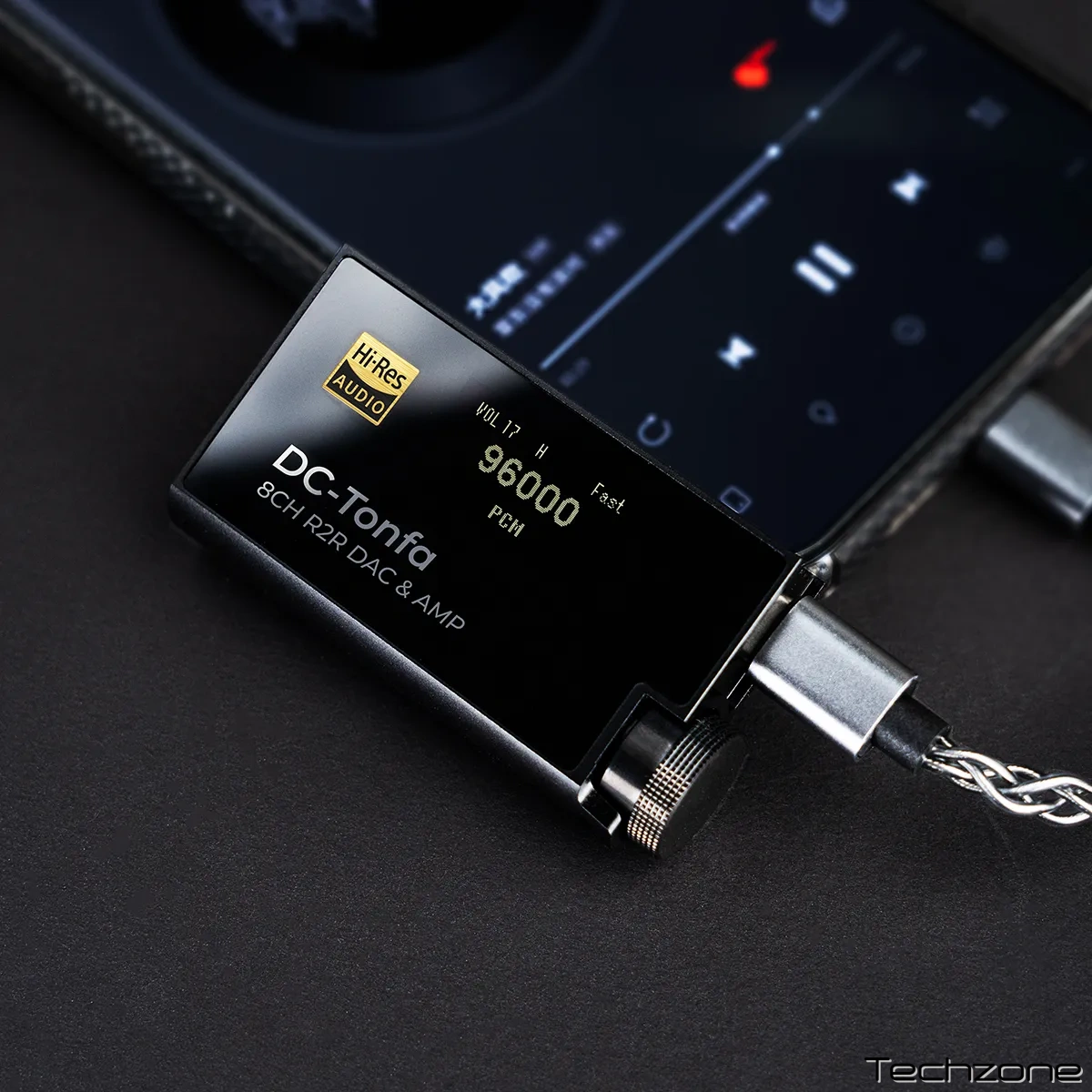

0,96-дюймовий OLED-екран + ручка керування

DC-Tonfa оснащений 0,96-дюймовим OLED-дисплеєм та кастомним енкодером, що дозволяє налаштовувати всі функції безпосередньо з пристрою. Регулювання гучності, зміна фільтрів та системні налаштування виконуються за допомогою єдиної ручки, забезпечуючи інтуїтивний і швидкий контроль.

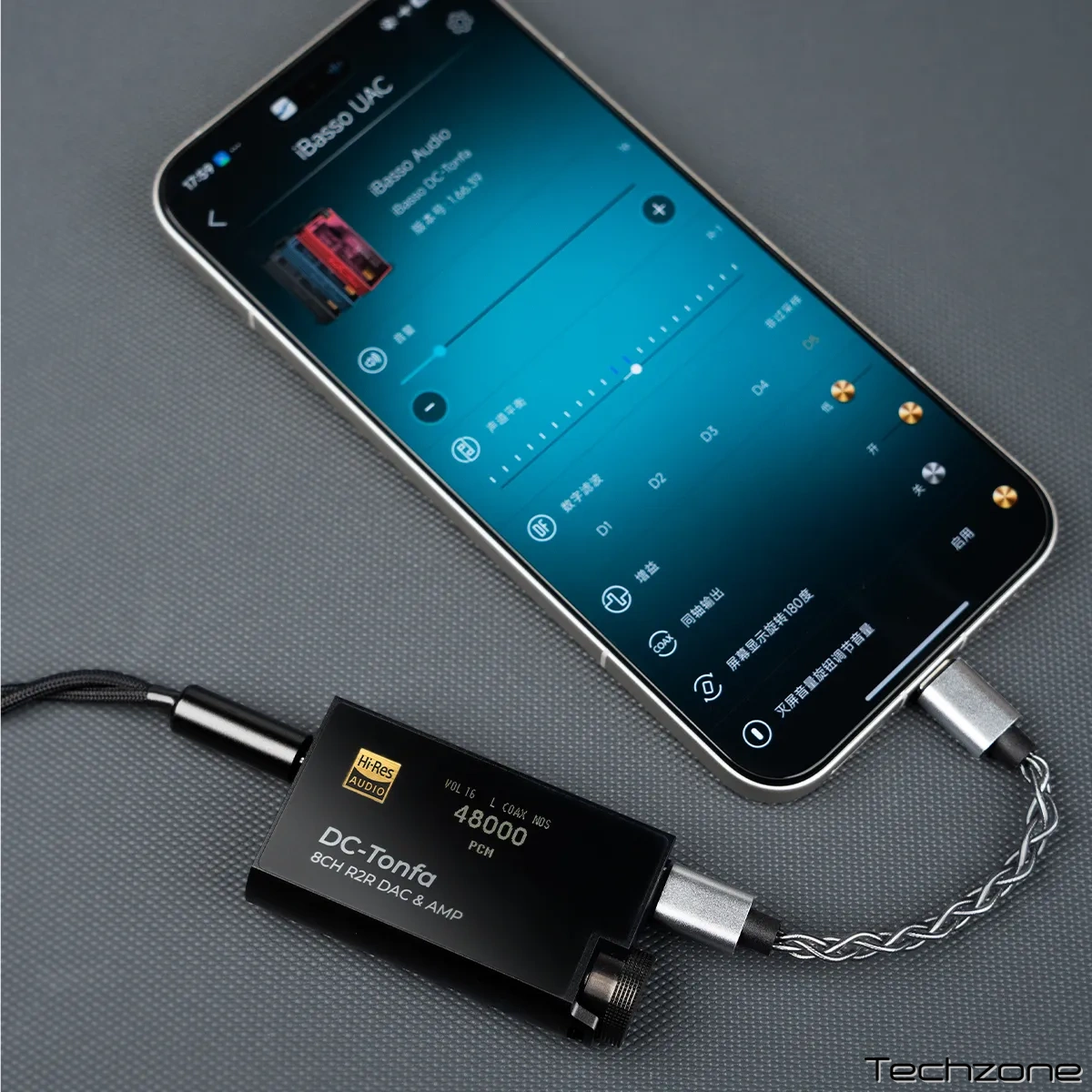

Застосунок для Android та панель керування для ПК

Фірмовий застосунок iBasso UAC для Android відкриває доступ до професійних налаштувань: вибору цифрових фільтрів, рівня підсилення та балансу каналів. Панель керування для ПК (Windows та MacOS) не потребує встановлення – достатньо відкрити її в браузері, щоб отримати повний доступ до всіх функцій DC-Tonfa.

Розширений функціонал для нових можливостей

DC-Tonfa підтримує безшовне перемикання між протоколами UAC 2.0 та UAC 1.0, що забезпечує широку сумісність із різноманітними джерелами та платформами. Крім того, роз’єм 3,5 мм може працювати як цифровий вихід SPDIF.

• Режим UAC 2.0: підключення до смартфонів і планшетів на iOS та Android, а також до комп’ютерів під керуванням Windows, macOS та Linux.
• Режим UAC 1.0: миттєво перетворює пристрій на зовнішню звукову карту для ігрових консолей, таких як Switch 2 та PS5. Насолоджуйтеся кришталево чистим ігровим звуком та повністю занурюйтеся у геймінг.
• Режим SPDIF: забезпечує передачу цифрового сигналу PCM до 768 кГц. Перемикайтеся через внутрішнє меню або застосунок iBasso UAC на смартфоні, перетворюючи ваш телефон на професійний цифровий транспорт!

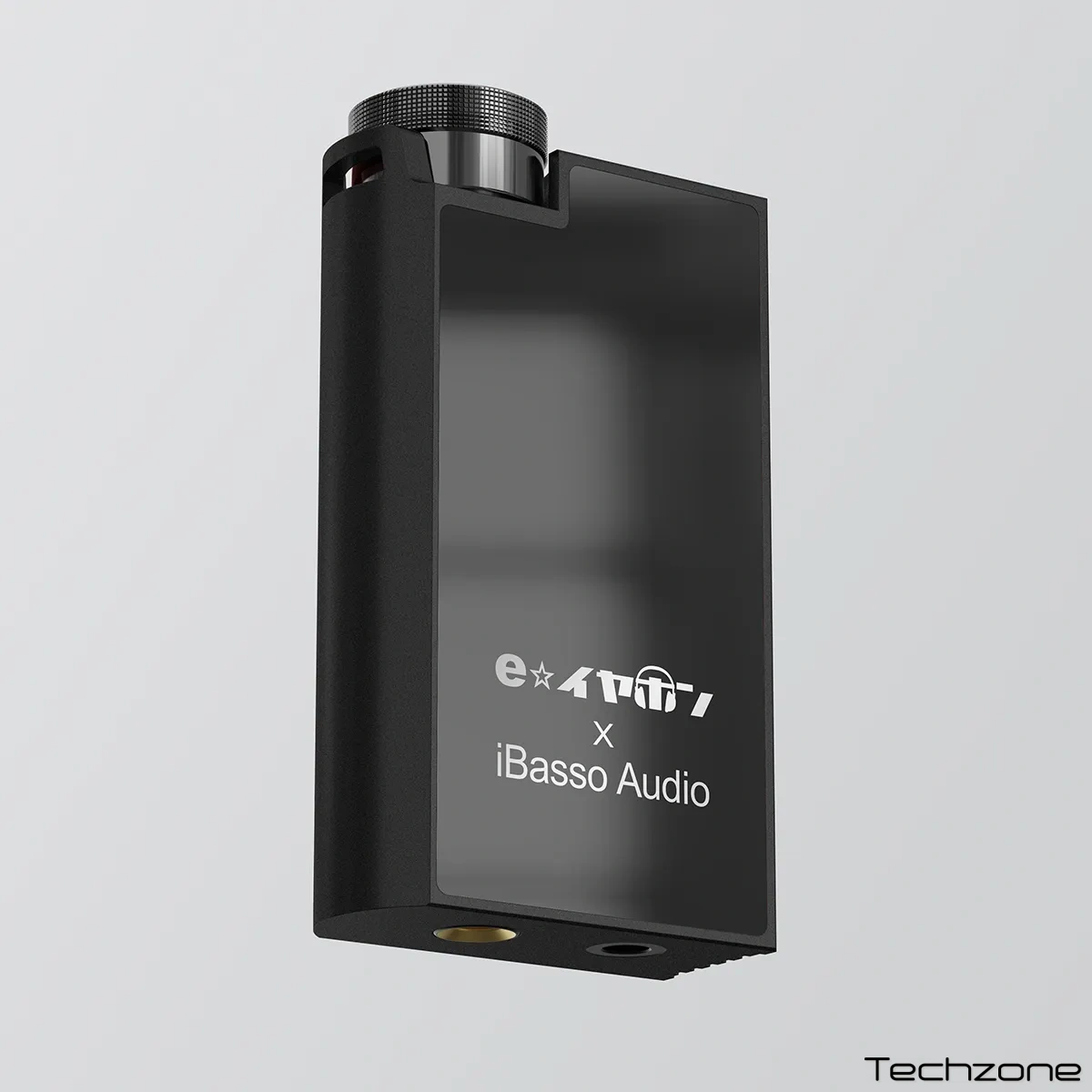

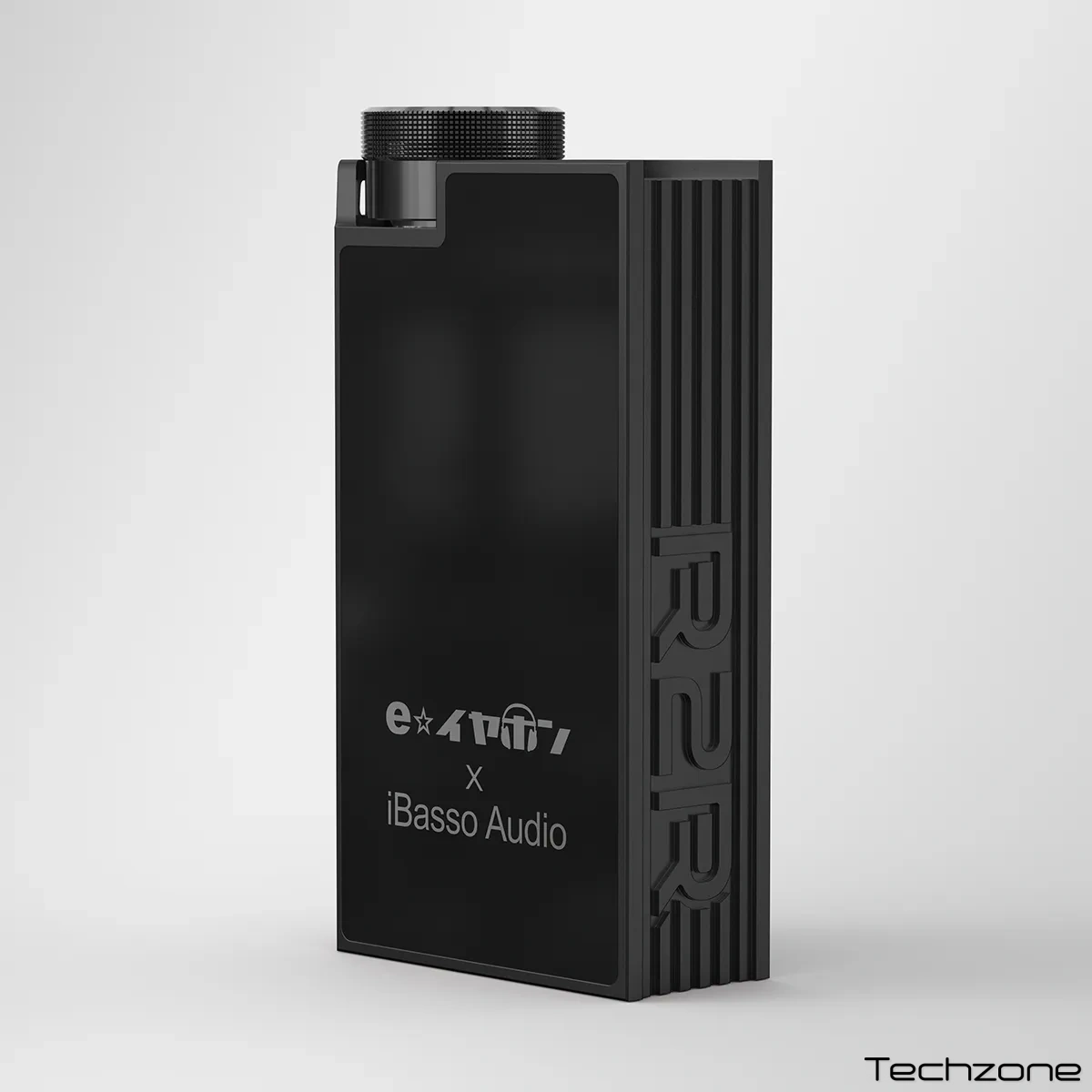

Спільна розробка e☆イヤホン × iBasso Audio

e☆イヤホン – провідна мережа спеціалізованих Hi-Fi магазинів у Японії, яка щодня працює безпосередньо з аудіофілами та досконало розуміє їхні справжні потреби й очікування від звуку. Компанія iBasso об’єднала зусилля з e☆イヤホン для спільної розробки проєкту DC-Tonfa.

Від вибору тонального балансу до тонкого налаштування найдрібніших деталей – після тривалого процесу розробки та тестування вдалося створити пристрій, який максимально точно передає суть музики, її емоційність та музичність. Ця співпраця втілює бачення японських експертів галузі, виражене через сам «звук».

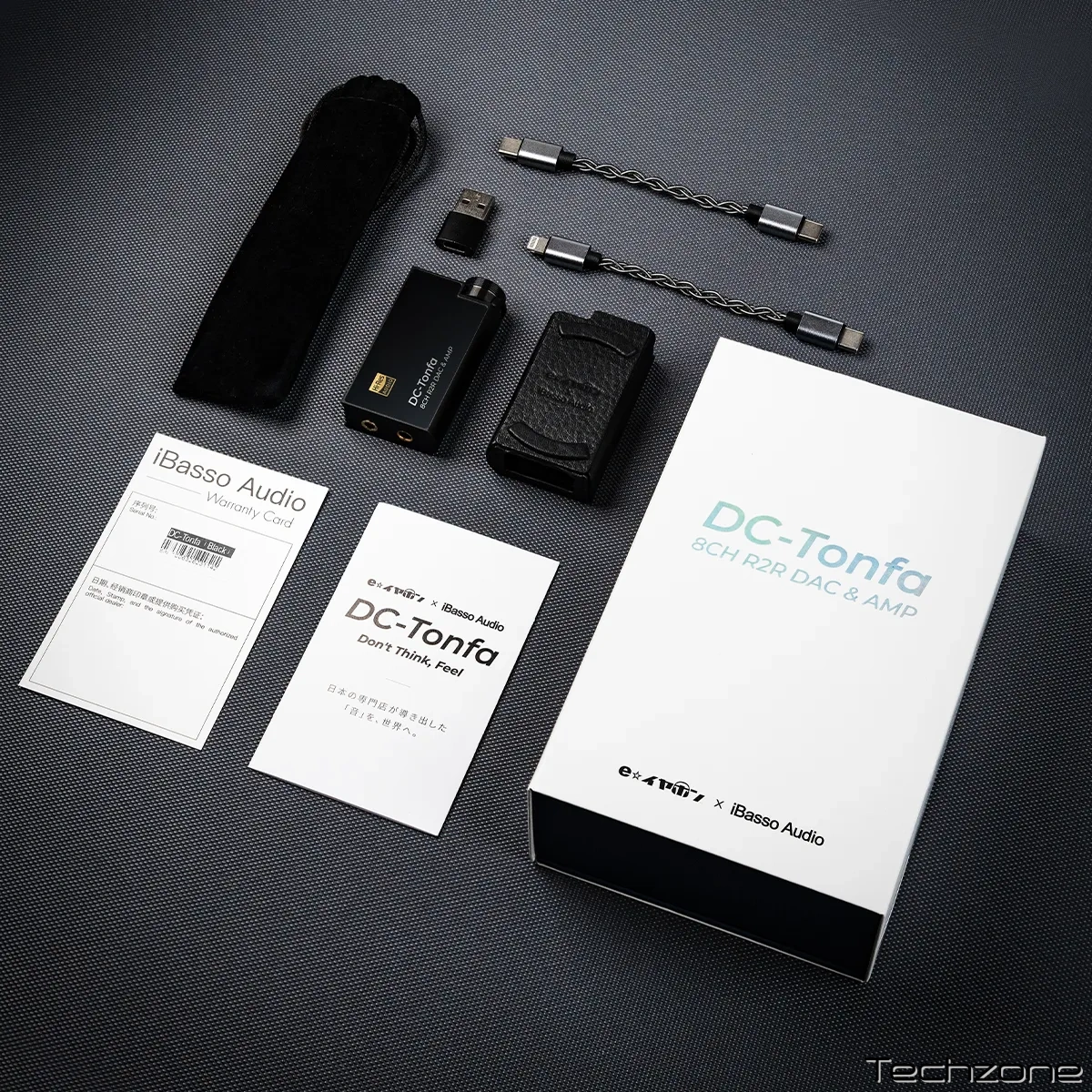

Комплектація

• ЦАП iBasso DC-Tonfa
• Кабель USB-C – USB-C
• Кабель USB-C – Lightning
• Перехідник USB-C – USB-A
• Шкіряний чохол
• Посібник користувача

Технічні характеристики

• ЦАП: 8-канальний R2R
• USB-вхід: До PCM 768 кГц / Native DSD512
• Вага: 45 г
• Розміри: 61 мм × 34,6 мм × 15 мм

Балансний вихід 4,4 мм:

• Співвідношення сигнал/шум (SNR): 122 дБ (AES17 20K A-wt.)
• Динамічний діапазон: 123 дБ (AES17 20K A-wt.)
• THD+N: 0,004%
• Вихідна потужність: 800 мВт + 800 мВт при 32 Ом (THD < 0,5%)
• Вихідна напруга: 5,2 Vrms (високий рівень підсилення) / 2,6 Vrms (низький рівень підсилення)
• Взаємопроникнення каналів (Crosstalk): 124 дБ
• Частотна характеристика: 10 Гц – 22 кГц (-0,3 дБ) / 10 Гц – 40 кГц (-0,8 дБ)
• Вихідний опір: 0,5 Ом

Незбалансований вихід 3,5 мм:

• Співвідношення сигнал/шум (SNR): 118 дБ (AES17 20K A-wt.)
• Динамічний діапазон: 115 дБ (AES17 20K A-wt.)
• THD+N: 0,0056%
• Вихідна потужність: 219 мВт + 219 мВт при 32 Ом (THD < 0,1%)
• Вихідна напруга: 2,6 Vrms (високий рівень підсилення) / 1,3 Vrms (низький рівень підсилення)
• Взаємопроникнення каналів (Crosstalk): 121 дБ
• Частотна характеристика: 10 Гц – 22 кГц (-0,3 дБ) / 10 Гц – 40 кГц (-0,8 дБ)
• Вихідний опір: 0,2 Ом
