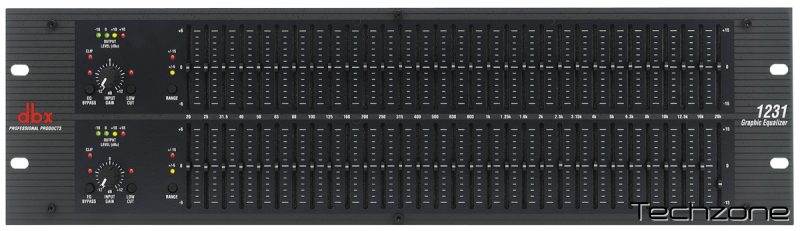

Графічний еквалайзер DBX 1231

Серія dbx® 12 була розроблена для задоволення потреб в найскладніших умовах звукопідсилення, пропонуючи при цьому простоту і зручність керування. 1231 забезпечує стандартні функції, такі як двоканальний діапазон, 31 1/3 октави, центри частот ISO, діапазон вхідного посилення +/- 12 дБ і перемикаються фільтри низьких частот 40 Гц / 18 дБ на октаву, але також включає інші корисні функції. До них відносяться фейдери 45 мм; обираний діапазон посилення / ослаблення +/- 6 дБ або +/- 15 дБ для точної настройки посилення; XLR, бар'єрна планка і роз'єми TRS 1/4 '' для простоти установки; симетричні входи і виходи для безшумної роботи; і можливість заземлення шасі / сигналу для швидкої ізоляції шуму. Візуальний дизайн серії dbx 12 спрощує вашу роботу.

Еквалайзери серії dbx 12 були спроектовані з високою точністю, щоб забезпечити роки роботи без обслуговування в будь-якому додатку. Магнітоізолірованний трансформатор, електронно-симетричні / несиметричні входи і серво-симетричні / несиметричні виходи, входи і виходи з радіочастотної фільтрацією і провідний байпас реле при відключенні харчування з 2-секундною затримкою включення живлення - це кроки, які зробили наші інженери для забезпечення сумісності для всіх установок. Були використані тільки кращі компоненти, що дало частотну характеристику від 10 Гц до 50 кГц, відношення сигнал / шум більше 90 дБ (еталонне + 4 дбн), менше 0,005% THD + шум (1 кГц при +4 дбн) і міжканального перехресні перешкоди менш -80 дБ від 20 Гц до 20 кГц. Все це увага до деталей укладено в корпусі зі сталі / алюмінію висотою 3U.

Рекомендується для: Portable, Tour.

Характеристики
Перемикані діапазони посилення / зниження ± 6 або ± 15 дБ
Електронно симетричні / несиметричні входи
Серво симетричні / небалансні виходи
Входи і виходи з фільтром RF
Роз'єми XLR, Barrier Strip і 1/4 "TRS
Діапазон вхідної посилення -12 дБ / + 12 дБ
18 дБ / октава 40 Гц фільтр низьких частот Бесселя
Можливість підйому на землю шасі / сигналу
Трансформатор внутрішнього джерела живлення
Обхід проводового реле при відключенні харчування з 2-секундною затримкою включення

Характеристики
Вхідні роз'єми 1/4 "TRS, розетка XLR (контакт 2 гарячий) і клемна колодка бар'єру
Тип входу Електронно симетричний / несиметричний, з фільтром RF
Вхідний опір: симетричний 40 кОм, несиметричний 20 кОм
Максимальний вхідний сигнал> +21 ДБУ, симетричний або небаланс
CMRR> 40 дБ, зазвичай> 55 дБ при 1 кГц
Вихідні роз'єми 1/4 "TRS, вилка XLR (контакт 2 гарячий) і клемна колодка бар'єру
Тип виходу Збалансований / несиметричний по опору, фільтрація ВЧ
Вихідний імпеданс: балансний 200 Ом, несиметричний 100 Ом
Максимальний вихід> + 21dBu симетричний / несиметричний на 2 кОм або більше; > + 18 дБм симетричний / несиметричний (на 600 Ом)
Смуга пропускання від 20 Гц до 20 кГц, + 0,5 / -1 дБ
Частотна характеристика від <10 Гц до> 50 кГц, + 0,5 / -3 дБ; +/- 15 дБ діапазон; +/- 6 дБ діапазон
Динамічний діапазон 109 дБ; 115 дБ
Співвідношення сигнал / шум 90 дБ, 97 дБ
THD + шум <0,005%
Міжканального перехресні перешкоди <-80 дБ, від 20 Гц до 20 кГц
Перемикач байпасу Обходить ділянку графічного еквалайзера на шляху проходження сигналу.
Перемикач низьких частот (втоплений) Активує фільтр високих частот Бесселя 40 Гц 18 дБ / октаву
Перемикач діапазону (втоплений) Вибирає діапазон збільшення / зменшення повзунка +/- 6 дБ або +/- 15 дБ.
Індикатор введення / виведення: гістограма з 4 світлодіодами (зелений, зелений, жовтий, червоний) при -10, 0, +10 і + 18 дбн
Індикатори EQ Bypass (червоний); Затиск (червоний); Low Cut (червоний); +/- 6 дБ (жовтий); +/- 15 дБ (червоний)
Робоча напруга 100 В змінного струму 50/60 Гц; 120 В змінного струму 60 Гц; 230 В змінного струму 50/60 Гц
Споживана потужність 24 Вт
Роз'єм живлення Розетка IEC
Розміри: 13,4 см x 48,3 см x 20,1 см (5,25 дюйма В x 19 дюймів Ш x 7,9 дюйма)
Вага пристрою 10,6 фунта.
Вага в упаковці 11,6 фунта.
