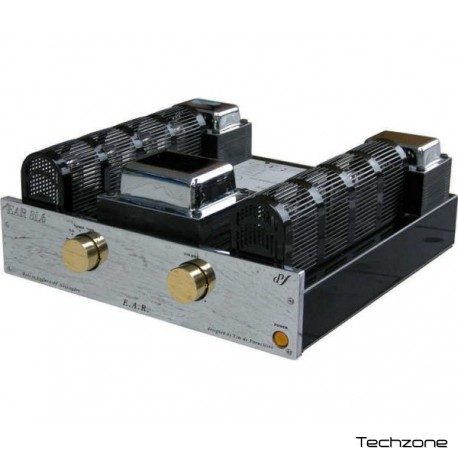

Інтегрований підсилювач Ear Yoshino 8 L 6

Ламповий стерео підсилювач/передпідсилювач EAR 8L6

EAR 8L6 був розроблений для задоволення найрізноманітніших потреб: від найвимогливіших аудиофилов до професіоналів, які шукають високоякісне контрольне обладнання в студії. Конструкція схеми використовує двотактні вихідні і ступінчасті каскади, високоякісний вихідний трансформатор і низький негативний зворотний зв'язок. Термін служби ламп - довгий (і витрати на заміну скромні), а схема працює в чистому класі А.

Незвичайною особливістю 8L6 є те, що він може використовуватися як інтрегрованих підсилювач або як окремий передпідсилювач і підсилювач потужності. Це встановлюється за допомогою перемикача на задній панелі пристрою з написом "Pre/power split on". У режимі інтрегрованих підсилювача, перемикач джерела на передній панелі працює звичайним способом для вибору будь-якого з п'яти входів, доступних на задній панелі. Між гніздами "Pre out" і "Power amp in" не потрібно з'єднання.

У режимі "pre-main" секція зовнішній підсилювач (пасивна) відключається від секції підсилювача потужності, вимагаючи зовнішнього з'єднання між гніздами "Pre out" і "Power amp in". Ця можливість надається, щоб дозволити користувачеві підключити сигнальний процесор, такий як еквалайзер, між секціями "pre" і "power". Додатковою перевагою є те, що гнізда "Pre out" залишаються активними, коли 8L6 знаходиться в інтегрованому режимі, так що другий 8L6 (або інший підсилювач з аналогічним посиленням) можна використовувати як "підлеглий" основному для посилення в режимі бі-ампінг.

Технічні характеристики

• Тип: інтегрований стереусілітель з функцією підсилювача і підсилювача потужності
• Схемотехніка: ламповий, клас А
• Кількість каналів: 2
• Вихідна потужність: 2 х 50 Вт (30 Гц - 15 кГц, 1% THD)
• Входи: 6 х RCA
• Виходи: 2 х RCA (Tape Out, Pre Out)
• Лампова комплектація: 2 x ECC83, 2 x ECC85, 8 x 6L6, EL34, або KT66
• Діапазон частот: 15 - 40000 Гц (THD <3%)
• Співвідношення сигнал/шум: 85 дБ
• КНІ + шум: 1.0%
• Вхідна чутливість: 200 мВ
• Вхідний імпеданс: 47 кОм
• Розміри (Ш x В x Г): 405 x 150 x 405 мм
• Вага: 20.0 кг
