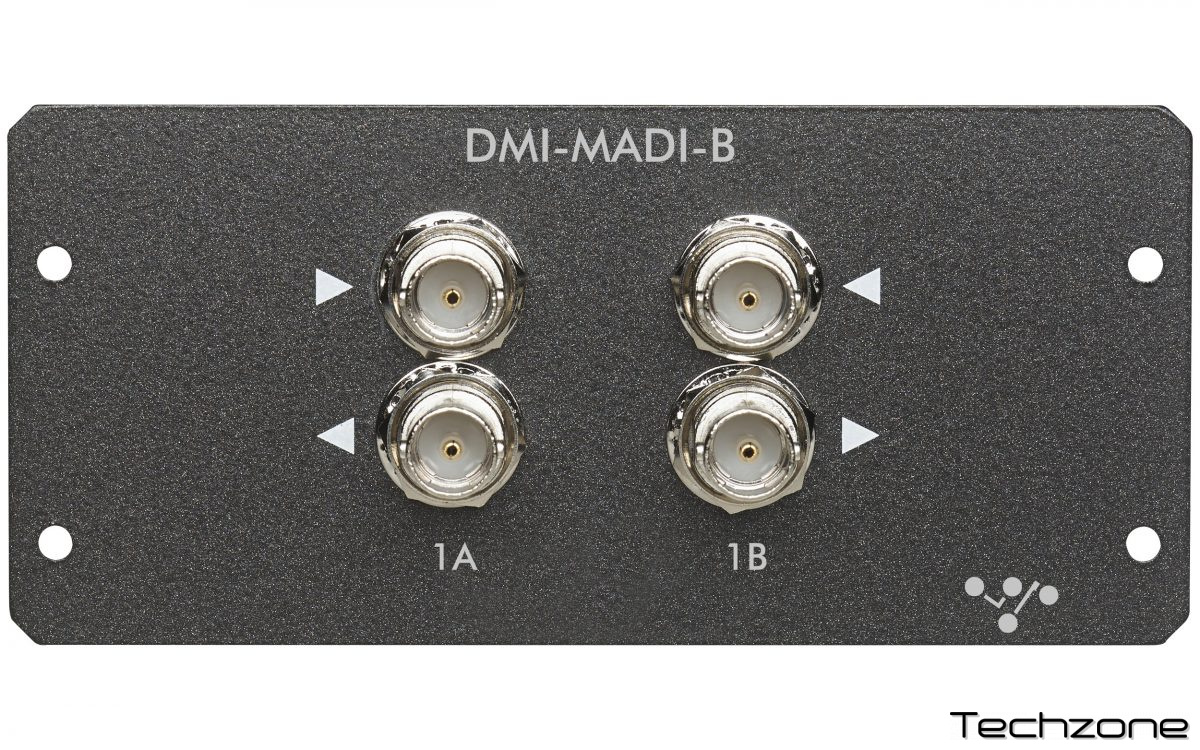

Интерфейс DiGiCo MOD-DMI-MADI-B

MADI (многоканальный цифровой аудиоинтерфейс), возможно, является одним из самых популярных протоколов для передачи большого количества каналов в профессиональном аудио. Частично это связано с простотой использования и возможностью прокладки кабелей большой длины с минимальными потерями сигнала. Первоначально способный передавать только 56 каналов, теперь MADI может передавать до 64 каналов.

DiGiCo предлагает две карты MADI DMI, каждая с разными типами разъемов. Карты MADI-B (BNC) и MADI-C (RJ45) могут использоваться для подключения до 64 каналов аудиовхода и выхода с частотой 48 кГц и 96 кГц. На частоте 96 кГц соединение B должно быть подключено для обеспечения полного количества каналов.

При использовании интеграции SD / 4REA4 DMI-MADI-B позволяет консоли SD управлять вводом / выводом, подключенным к 4REA4.

Основные особенности

• Коаксиальные (BNC) соединения 75 Ом
• 64 канала на входе и выходе, 48 кГц и 96 кГц
• Для использования с любым стандартным аудиоустройством BNC MADI
• Позволяет управлять вводом-выводом DiGiCo через SD-консоль через 4REA4
• Совместим с S-Series, Quantum Range, SD12, Orange Box и 4REA4
