Кабель Supra DVI-DVI DUAL-LINK 20M

Supra DVI-DVI Dual Link
DVI (цифровий візуальний інтерфейс) є стандартом для передачі цифрових зображень і відео між комп'ютерами, екранами і проекторами. Він також включав підтримку кодування відео HDCP і визначає протоколи введення / виведення для основних форматів 3D відео, прокладаючи шлях для справжніх ігор 3D і додатків для домашнього кінотеатру 3D. Високопродуктивний двоканальний кабель DVI SUPRA HD7 спеціально розроблений для передачі даних з високою пропускною спроможністю до 30 м. Підтримка дозволу екрану 3840 x 2400 при 33 к / с (Гц), 2560 x 1600 при 60 к / с (Гц) і 2560 x 1440 при 60 к / с (Гц) робить його придатним для нового покоління> 27-дюймових комп'ютерних екранів, що встановлюють новий стандарт якість зображення і дизайн кабелю.

Кабельні жили HD7 ізольовані впорскується з повітря пінополіетиленом для найменшої ємності і найбільшого коефіцієнта швидкості (0,8 x швидкості світла), що дає час наростання цифровий прямокутної хвилі, дуже близьке до ідеального; від 0 до 1 і назад миттєво. Цифрові пари мають точний і стабільний імпеданс на всіх робочих частотах, що є вирішальним властивістю в будь-який цифровий ланцюга для запобігання джиттера. Окремі екрановані пари скручені з різними напрямками кроку, щоб мінімізувати перехресні перешкоди. Кабель має потрійне екранування, найчутливіші провідники екрановані окремо. Крім того, всі провідники захищені загальним подвійним екраном з алюмінієвої ПЕТ-фольги і мідної опліткою з чистотою 5N, яка забезпечує високоефективне екранування в широкому діапазоні електромагнітних завад (EMI, RFI).

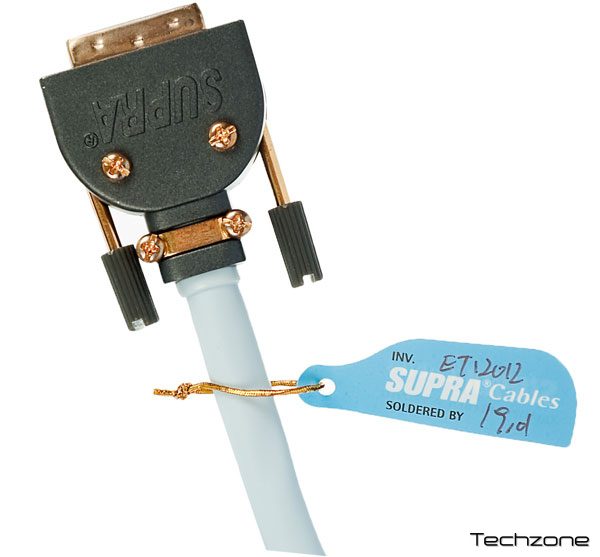

Кабель оснащений позолоченими роз'ємами 24K і повністю екранованим корпусом для контактів з алюмінію, щоб уникнути погіршення сигналу. Роз'єм може бути перемонтований для забезпечення можливості монтажу після монтажу кабелю в стінах або трубопроводах, трубопроводах, шинопроводах і т. Д. Оскільки корпус контакту можна розібрати, корпус контакту DVI можна прокладати в досить великому кабелепроводи за умови, що тендітні висновки можуть бути покрита і НІ тягове зусилля докладено до самого корпусу контакту. Позолота штифтів має товщину 0,8 мікрона, що забезпечує тривалий термін служби з'єднання і часті повторні з'єднання.

Характеристики та переваги

• Висока роздільна здатність дозволяє використовувати формати сучасних комп'ютерних екранів
• Виключно швидкий з низькою ємністю дозволяє отримувати дуже детальні і легко читаються прямокутні хвилі на приймальному кінці
• Міцний кабель, розвантаження натягу та роз'єми забезпечують тривалий термін служби навіть при частому повторному підключенні
• Зроблено в Швеції! - Максимально можливе якість відповідно до нашого жорстким планом забезпечення якості

Максимальна роздільна здатність, DVI-D двоканальний

• 3840 x 2400 при 33 кадр / с (Гц) (WQUXGA)
• 2560 x 1600 при 60 кадрах в секунду (Гц)
• 2560 x 1440 при 60 кадр / с (Гц) (WQXGA)

З'єднувачі

DVI-D 24 + 1, 24K позолота

Механічні характеристики

• стандарт DVI
• Конфігурація з'єднання Dual-Link, DVI-D 24 + 1 контакт
• З'єднувачі DVI - DVI
• Напрямок сигналу Двохнаправлений
• Додатки, наприклад Комп'ютери, проектори та комп'ютерні дисплеї
• Максимальна роздільна здатність 3840 x 2400 @ 33 (WQUXGA) пікселів @ к / с
• Припій олова Almit SR-34 Super
• Розвантаження кабелю Гвинт / затиск вбудований в корпус роз'єму
• кабель Supra HD7 двоканальний
• Перетин свинцю TMDS 7 х TMDS 0,258 / 23 мм 2 / AWG
• Свинцевий матеріал Тверда 5N бескислородная мідь
• Діелектрик (ізоляція) Високий вміст, уприскувана повітрям PE піна
• Внутрішній екран, покриття Алюмінізований ПЕТ фольга, 100%
• Перетин дроту зв'язку 5 х 0,129 / 26 мм 2 / AWG
• Діелектричний (ком. Провід) PE
• Зовнішній екран, покриття Алюмінізований ПЕТ-фольга та 5N OFC Braid, 100%
• Куртка Термостійкий ПВХ
• вогнестійкість Немає
• Зовнішнє вимір 11 мм
• Вага / метр без роз'єму 0,142 кг / м

Електричні властивості

• опір 82 Ом / км
• ємність 42 пф / м
• Характеристичний опір 100 ом
• Коефіцієнт швидкості 0,8 х С (швидкість світла)
