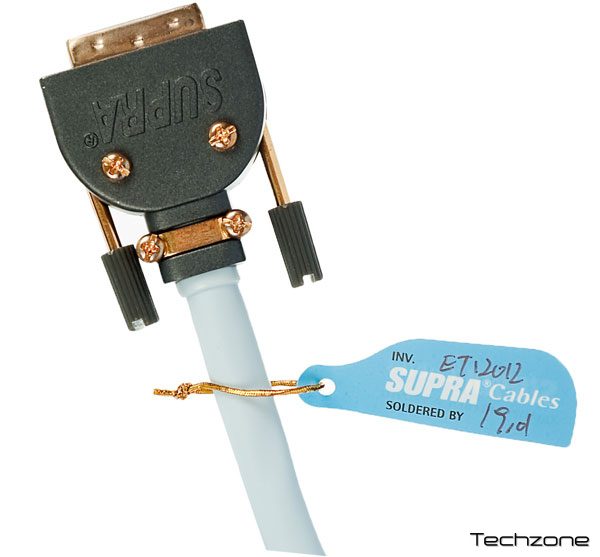

Кабель Supra DVI-DVI SINGLE-LINK 12M

Supra DVI-DVI Single Link
DVI (цифровий візуальний інтерфейс) - це стандарт для передачі цифрових зображень і відео між комп'ютерами, екранами і проекторами. У нього також включена підтримка HDCP-відео кодування. Високопродуктивний одноканальний кабель SUPRA HD5 DVI спеціально розроблений для передачі даних з високою пропускною спроможністю до 30 м. Підтримка здатністю екрана 1920 x 1200 @ 60 кадрів в секунду (Гц).

Кабельні жили HD5 ізольовані впорскується з повітря пінополіетиленом для найменшої ємності і найбільшого коефіцієнта швидкості (0,8 x швидкості світла), що дає час наростання цифровий прямокутної хвилі дуже близько до ідеального; від 0 до 1 і назад миттєво. Цифрові пари мають точний і стабільний імпеданс на всіх робочих частотах, що є вирішальним властивістю в будь-який цифровий ланцюга для запобігання джиттера. Окремі екрановані пари скручені з різними напрямками кроку, щоб мінімізувати перехресні перешкоди. Кабель має потрійне екранування, найчутливіші провідники екрановані окремо. Крім того, всі провідники захищені загальним подвійним екраном з алюмінієвої ПЕТ-фольги і мідної опліткою з чистотою 5N, яка забезпечує високоефективне екранування в широкому діапазоні електромагнітних завад (EMI, RFI).

Кабель оснащений позолоченими роз'ємами 24K і повністю екранованим корпусом для контактів з алюмінію, щоб уникнути погіршення сигналу. Роз'єм може бути перемонтований для забезпечення можливості монтажу після монтажу кабелю в стінах або трубопроводах, трубопроводах, шинопроводах і т. Д. Оскільки корпус контакту можна розібрати, корпус контакту DVI можна прокладати в досить великому кабелепроводи за умови, що тендітні висновки можуть бути покрита і НІ тягове зусилля докладено до самого корпусу контакту. Позолота штифтів має товщину 0,8 мікрона, що забезпечує тривалий термін служби з'єднання і часті повторні з'єднання.

Характеристики та переваги

• Висока роздільна здатність підходить для багатьох сучасних комбінацій комп'ютерів і дисплеїв великого обсягу, включаючи проектори FullHD
• Виключно швидке з низькою ємністю дозволяє отримувати дуже детальні і легко читаються прямокутні хвилі на стороні приймача, забезпечуючи найкраще можливе зображення
• Міцний кабель, розвантаження натягу та роз'єми забезпечують тривалий термін служби навіть при частому повторному підключенні
• Зроблено в Швеції! - Максимально можливе якість відповідно до нашого жорстким планом забезпечення якості

Максимальна роздільна здатність, DVI-D одноканальний

• 1920 x 1200 при 60 к / с (Гц)

З'єднувачі

• DVI-D 18 + 1, 24K позолота

Механічні характеристики

• стандарт DVI
• Конфігурація з'єднання Одноканальний, DVI-D 18 + 1 контакт
• З'єднувачі DVI - DVI
• Напрямок сигналу Двохнаправлений
• Приклади застосування Комп'ютер, проектор, комп'ютерні дисплеї
• Максимальна роздільна здатність 1920 x 1200 @ 60 (WUXGA) пікселів @ к / с (Гц)
• Припій олова Almit SR-34 Super
• Розвантаження кабелю Гвинт / затиск вбудований в корпус роз'єму
• кабель SUPRA HD5 одноканальний
• TMDS провідна зона 5 х TMDS 0,26 / 23 мм 2 / AWG
• Свинцевий матеріал Тверда 5N бескислородная мідь
• Діелектрик (ізоляція) Піна PE низької щільності, уприскувана повітрям
• Внутрішній екран, покриття Алюмінізований ПЕТ фольга, 100%
• Провідники зв'язку 5 х 0,129 / 26 мм 2 / AWG
• Діелектричний (ком. Провід) PE
• Зовнішній екран, покриття Алюмінізований ПЕТ фольга і оплетка 5N OFC, 100%
• Куртка Термостійкий ПВХ
• Вогнестійкість Ні, см. Версію FRHF
• Діаметр кабелю 9,5 мм
• Вага / метр без роз'єму 0,108 кг / м

Електричні характеристики

• опір 82 Ом / км
• ємність 42 пф / м
• Характеристичний опір 100 ом
• Коефіцієнт швидкості 0,8 х С (швидкість світла)
