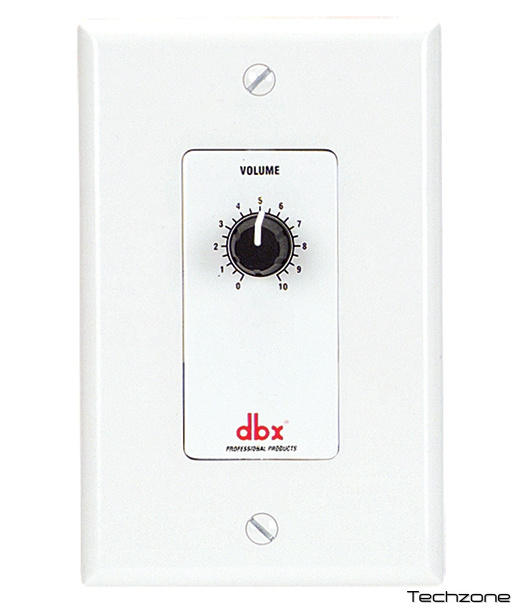

Контролер DBX ZC-1

Контролери зон пропонують розширені можливості для родин DriveRack® і ZonePRO ™. Дев'ять контролерів зон використовують аналогову напругу постійного струму для забезпечення логічного управління від вибору джерела зони, гучності і відключення звуку до вибору програми або сцени і відключення звуку пожежної безпеки. Контролери ZC, з'єднані з доступним і доступним кабелем CAT5 з універсальними роз'ємами RJ-45 на відстані до 1000 футів, пропонують підряднику прості, але елегантні рішення.

ZC-1 забезпечує програмований дистанційне керування гучністю для пристроїв DriveRack 220i, 260 і ZonePRO.

Технічні характеристики АРХІТЕКТОРІВ І ІНЖЕНЕРІВ:

Віддалене пристрій повинен забезпечувати програмований за допомогою комп'ютера регулятор гучності за допомогою поворотного потенціометра для пристроїв dbx DriveRack 260, 220i і ZonePRO ™. Віддалене пристрій повинен мати DIP-перемикачі, що дозволяють ідентифікувати його при підключенні до обробного пристрою через кабель CAT 5 на роз'ємах RJ-45. Пристрій повинен бути пультом дистанційного керування dbx ZC-1.

Характеристики

Роз'єми (2) RJ-45
Послідовне підключення Максимальна довжина кабелю залежить від кількості контролерів зони. Наприклад, контролери трьох зон: 600 футів. Контролери шести зон: 300 футів.
Паралельна проводка з використанням ZC-BOB до шести контролерів зон: 1000 футів.
Кабель для паралельної проводки CAT5 або CAT5E з номінальним постійним опором 28,6 Ом / М (Ом / 1000 футів) і номіналом VW-1 або вище.
Сертифікати агентств безпеки UL 60065, IEC 60065, EN 55013, E60065

Максимальний рівень гучності: +20 дБ
Ідентифікатор: DIP-перемикач
Тип кабелю: кручена пара кат. 5/5-е
Інтерфейс: 2хRJ45
Максимальна довжина лінії:
- до 3 пристроїв послідовно: 180 м
- до 6 пристроїв послідовно: 90 м
- до 6 пристроїв паралельно разом з ZC-BOB: 305 м
Спосіб монтажу: настінний
Габарити: 106x33x40 мм
Вага: 317 г
Колір корпусу: білий
