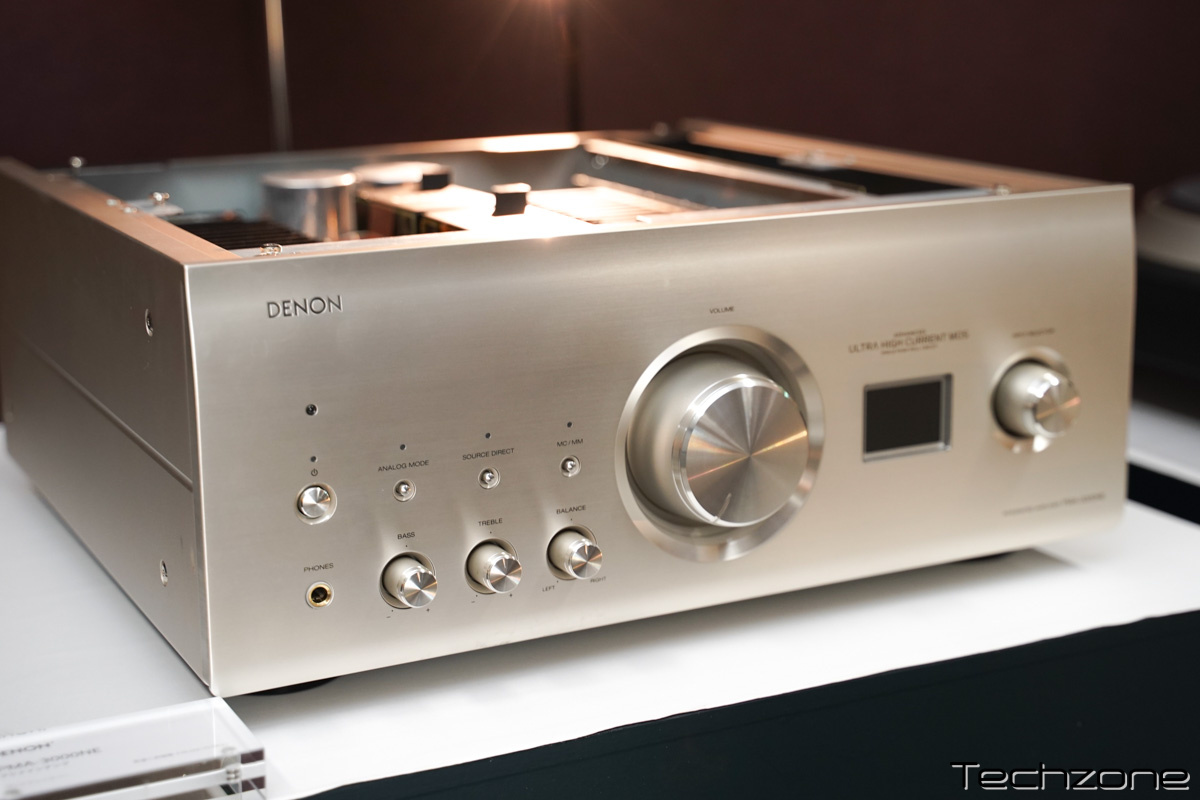

Інтегральний підсилювач Denon PMA-3000NE

Інтегрований підсилювач нового покоління, який поєднує в собі традиційну однотактову схему підсилювача UHC-MOS від Denon з новітньою технологією розробки підсилювачів.

Інтегрований підсилювач нового покоління, який був оновлений за допомогою новітньої технології дизайну підсилювача, успадкувавши традиційну схему однотактного підсилювача UHC-MOS від Denon. Базуючись на інтегрованому підсилювачі «PMA-A110», одній із 110-річчя Denon, ми повністю охопили все, починаючи від конфігурації схеми, внутрішньої компонування корпусу, проводки та методів з’єднання між платами, до спеціальних частин, які використовуються для налаштування якості звуку. Дизайн перероблено.

Ключові особливості

• Нове покоління Advanced UHC-MOS двотактної схеми підсилювача.
• Попередній підсилювач із наднизьким рівнем шуму зі змінним коефіцієнтом посилення та високоточний електронний регулятор гучності.
• Трансформатор із кріпленням LC і блочний конденсатор.
• MM/MC сумісний фоноеквалайзер.
• 11,2 МГц DSD, 384 кГц / 32-бітна PCM-сумісна функція USB-DAC.
• Найновіша та найкраща технологія відтворення аналогових сигналів "Ultra AL32 Processing".
• Конфігурація чотирьох ЦАП із використанням чотирьох високопродуктивних ЦАП.
• Колір: Premium Silver.

Надзвичайно проста схема підсилювача

У порівнянні з диференціальним двокаскадним підсилювачем 110-ї ювілейної моделі "PMA-A110", була прийнята схема диференціального однокаскадного підсилювача, яка має чудову стабільність проти коливань і може точніше керувати різними динаміками з різними характеристиками. Підключення від плати підсилювача потужності до вихідного терміналу гучномовця використовує мідну фольгу 140 мкм і мідні шини на платі для зменшення опору та усунення індивідуальних відмінностей завдяки прокладці проводів. Великий вихід струму UHC-MOS, високостабільна конфігурація ланцюга та скорочений шлях сигналу керують динаміками точно та потужно.

Наднизький шумовий попередній підсилювач зі змінним коефіцієнтом посилення

Як і PMA-A110, він використовує двоступеневу конфігурацію з попереднім підсилювачем із змінним посиленням і підсилювачем потужності. Збільшуючи або зменшуючи посилення попереднього підсилювача відповідно до гучності, попередній підсилювач не виконує підсилення в межах загального діапазону гучності, а лише підсилювач потужності виконує підсилення, що призводить до значного покращення рівня шуму. Ми досягли надзвичайно делікатної та прозорої просторової виразності. Крім того, високоточний електронний регулятор гучності дозволяє регулювати гучність, не змінюючи відчуття від керування аналоговою ручкою гучності.

Трансформатор із кріпленням LC і блочний конденсатор

Використовує таку саму велику місткість і високоякісний EI-трансформатор, що й PMA-A110. Щоб усунути вплив магнітного потоку витоку, який є причиною шуму, ми застосували метод монтажу LC (усунення витоку), у якому два трансформатори розміщуються один навпроти одного. У схемі випрямляча використовується бар'єрний діод Шотткі з низькими втратами та низьким рівнем шуму. Блоковий конденсатор оснащено спеціальним конденсатором великої ємності, нещодавно розробленим ексклюзивно для PMA-3000NE, що забезпечує достатню та чисту подачу струму.

Функція USB-DAC

Оснащений функцією USB-DAC, яка підтримує DSD до 11,2 МГц і вхід сигналу PCM до 384 кГц/32 біт, ви можете насолоджуватися джерелами звуку високої роздільної здатності, підключивши безпосередньо свій ПК. Крім того, він оснащений трьома оптичними цифровими входами та одним коаксіальним цифровим входом, які підтримують сигнали PCM до 192 кГц/24 біт.

Найновіша та найкраща технологія відтворення аналогових сигналів "Ultra AL32 Processing"

Цифровий вхідний сигнал PCM обробляється запатентованою технологією відтворення аналогової форми сигналу Denon "Ultra AL32 Processing" за допомогою алгоритму інтерполяції даних, відновлюється до вихідної аналогової форми сигналу перед оцифруванням і надсилається на наступну схему підсилювача Masu.

Конфігурація чотирьох ЦАП із використанням чотирьох високопродуктивних ЦАП

Щоб досягти потужнішого звуку та кращої просторової виразності, він використовує ту саму конфігурацію Quad-DAC, що й PMA-A110. Для кожного з лівого та правого каналів (4 канали) використовуються дві мікросхеми високопродуктивного стереоцифро-аналогового перетворювача. Сигнал 1,536 МГц, підвищений за допомогою Ultra AL32 Processing, ділиться на 768 кГц і надходить на два (4-канальні) ЦАП, що працюють у режимі MONO. Паралельна конфігурація з використанням 4 ЦАП на канал вчетверо збільшує вихідний струм, що забезпечує покращене співвідношення сигнал/шум і більш енергійний звук.

MM/MC сумісний фоноеквалайзер

Сумісний з обома картриджами MM/MC. Оскільки перемикання MM/MC виконується реле, немає необхідності прокладати додаткові сигнальні лінії на платі, дозволяючи делікатним аналоговим сигналам підсилюватися точніше.

Характеристики / PMA-3000NE

Секція підсилювача потужності

Номінальна потужність	80 Вт + 80 Вт (8 Ом, від 20 Гц до 20 кГц, КНІ 0,07%)
	160 Вт + 160 Вт (4 Ом, 1 кГц, КНІ 0,7%)
Повне гармонійне спотворення	0,01% (номінальна потужність, -3 дБ, навантаження 8 Ом, 1 кГц)
Вихідний термінал	Гучномовець A або B: навантаження 4-16 Ом
	Гучномовець A+B: навантаження 8-16 Ом
Вхідна чутливість/вхідний опір	EXT.PRE: 1,0 В / 15 кОм Коефіцієнт посилення: 28 дБ

Розділ передпідсилювача

Вхідна чутливість/вхідний опір	PHONO (MM): 2,5 мВ / 47 кОм PHONO (MC): 200 мкВ / 100 Ом CD, МЕРЕЖА/AUX, ЗАПИСУВАЧ: 150 мВ / 15 кОм
Відхилення RIAA	PHONO: ± 0,5 дБ (від 20 Гц до 20 кГц)
максимальний вхід	PHONO (MM): 130 мВ / 1 кГц PHONO (MC): 10 мВ / 1 кГц

Термінал введення/виведення

Аналоговий аудіо вхід	Несиметричний вхід x 3, вхід PHONO x 1, EXT x 1
Термінал аналогового аудіовиходу	Несиметричний вихід (РЕКОРДЕР) x 1, вихід для навушників x 1
Термінал цифрового аудіовходу	Вхід USB-B x 1, коаксіальний цифровий вхід x 1, оптичний цифровий вхід x 3
інші	Вхід/вихід ІЧ-контролю x 1

Загальні характеристики

Співвідношення сигнал/шум (мережа A)	PHONO (MM): 89 дБ (вхідний контакт замкнутий, вхідний сигнал 5 мВ) PHONO (MC): 74 дБ (вхідний термінал замкнутий, вхідний сигнал 0,5 мВ) CD, NETWORK/AUX, RECORDER: 107 дБ (вхідний термінал замкнутий)
Частотні характеристики	5 Гц до 100 кГц (0 до -3 дБ)
контроль тембру	НИЗЬКІ: 100 Гц ±8 дБ ВИСОКІ: 10 кГц ±8 дБ

комплексний

Зовнішні розміри (Ш x В x Г)	434 x 182 x 443 мм
маса	24,6 кг
живлення	Змінний струм 100 В, 50/60 Гц
Споживана потужність	400 Вт
Енергоспоживання в режимі очікування	0,2 Вт
аксесуари	Простий посібник користувача, інструкція з експлуатації, гарантійний талон, пульт дистанційного керування, батарейки AAA x 2, шнур живлення
