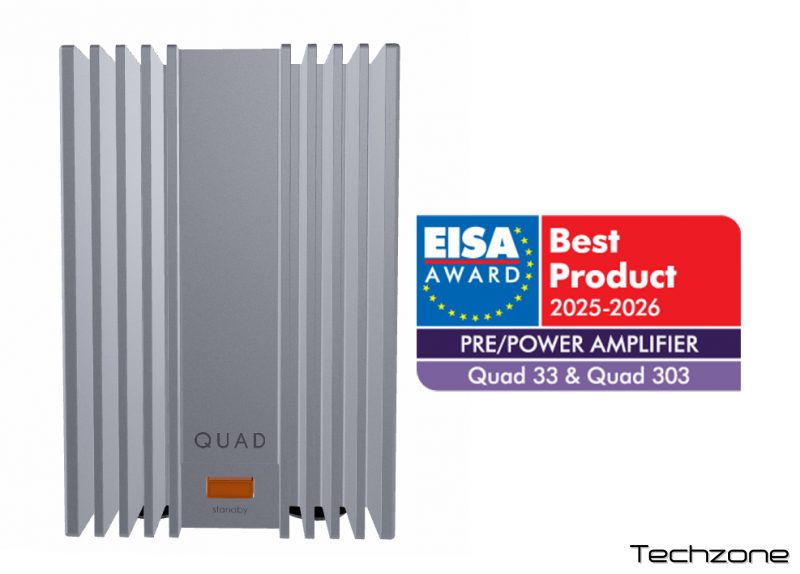

Підсилювач Quad 303

Дуже небагато компонентів Hi-Fi можна так миттєво впізнати, як QUAD 33 і 303, і ​​ми не приносимо за це вибачень!

QUAD 33 і 303, як і раніше, є однією з найпопулярніших моделей в історії одного з найзворушливіших брендів Hi-Fi у світі, є еталонами майже в кожному аспекті бажаного аудіообладнання – продуктивності, надійності, промислового дизайну, вартості та музичної романтики.

Звертаючись до компонентів QUAD 33 і 303, QUAD демонструє свою автентичність, родовід і досконалість, як головна сила британського Hi-Fi світу - минулого і сучасного.

Перераховуючи імена, які брали участь у розробці цієї приголомшливої ​​ітерації значка, ви знайдете підрахунок близько 200 років інженерного досвіду та понад 100 років ексклюзивного дизайну та обслуговування QUAD.

Команда мрії у складі Роба Флейна та Пола МакКонвілла (найдосвідченіших у світі сервісних інженерів QUAD), Яна Ертнера (30-річний досвід у розробці QUAD), Пітера Комо (акустичний директор деяких із найуспішніших гучномовців QUAD) та Девіда Макніла ( промисловий дизайнер, відповідальний за два десятиліття інновацій QUAD) були частиною цієї праці любові, не йдучи на компроміс у попиті на продукт які могли б носити назву 33 і 303.

Підсилювач потужності QUAD 303 був призначений для звичайного домашнього використання з гучномовцями помірної ефективності, але також використовувався телерадіомовними та звукозаписними студіями по всьому світу, які цінують його чудові характеристики та надійність. Етос не змінився.

Функція

Виняткова продуктивність QUAD 303 відзначається й донині, і це значною мірою завдяки унікальній вихідній схемі, розробленій QUAD.

У перевиданні концепції підсилювача потужності QUAD 303, точно так само, як відповідний попередній підсилювач 33, незрівнянно досвідчена команда сервісного обслуговування QUAD об’єдналася з такою ж досвідченою командою інженерів, щоб відновити дизайн, романтику та продуктивність у повністю сучасній ітерації легенди hi-fi.

Як і у випадку з новим QUAD 33, кожен аспект дизайну та продуктивності було проаналізовано та перероблено не лише за простою модернізацією компонентів та оновленням специфікацій.

Підсилювач потужності QUAD 303 був призначений для звичайного домашнього використання з помірно ефективними гучномовцями, але він також використовувався в студіях мовлення та звукозапису по всьому світу, які оцінили його чудові характеристики та надійність.

Етос не змінився. Оригінальний 33 і його партнер 303 були нагороджені «Нагородою Ради промислового дизайну в 1969 році». Навіть сьогодні оригінальний дизайн відзначається та підтверджується його присутністю в Музеї сучасного мистецтва в Нью-Йорку. Нові 33 і 303 були промислово розроблені, щоб перевершити ці початкові стандарти, маючи справді сучасний зовнішній вигляд і функціональність.

Схемотехніка

Однак, як і оригінал, новий QUAD 303 зберігає свою вірність оригіналу, використовуючи знамениті «симетричні трійки» QUAD. Використовується для забезпечення повністю симетричного вихідного каскаду, що значно зменшує спотворення та робить струм спокою незалежним від температури вихідного транзистора.

Ця розробка дозволяє розробникам зменшити спотворення до різко низьких рівнів без шкоди для стабільності та підтримувати цю досконалість за будь-яких динамічних умов.

З огляду на це, найнижче теоретичне спотворення, наявне на самому вихідному матеріалі, все одно буде у сотні разів більше, ніж у QUAD 303!

Такий рівень, звичайно, абсолютно нечутний, незалежно від того, наскільки витончений тест.

Використання «трійок» дозволяє простий і ефективний контроль вихідного струму, а оскільки напруга також контролюється, вихідні транзистори повністю захищені і повинні завжди працювати в межах своїх номінальних параметрів з очевидною перевагою значно покращеної надійності за будь-яких умов, без використання складної та дорогої схеми.

Через відсутність комплементарних транзисторів (силових транзисторів NPN і PNP) у попередні часи в старішому QUAD 303 використовувався квазікомплементарний вихідний каскад. У новій версії QUAD 303 тепер використовується повністю комплементарний вихідний каскад, що забезпечує кращу лінійність, більш стабільне статичне зміщення та покращену стабільність за умов високої напруги та великого струму. Використовуючи силові транзистори преміум-класу, 303 забезпечує чудову лінійність посилення для точного відтворення вхідного сигналу з розширеним динамічним діапазоном.

Підсилювач не може вийти з ладу, навіть якщо він перевантажений асиметричним сигналом або замиканням або відключенням динаміків.

Для нового 303 був розроблений абсолютно новий малошумний тороїдальний трансформатор потужністю 200 ВА, спеціально розроблений.

Вихідний каскад схеми дискретного підсилювача потужності використовує розширену топологію зворотного зв’язку для забезпечення чудової лінійності та виняткової термічної стабільності. Завдяки конструкції класу AB ідеальний струм підтримується незалежно від температури вихідних транзисторів.

У результаті вийшов компактний підсилювач потужності, який чудово працює, який має здатність передавати динамічну потужність і міцно утримувати музику, забезпечуючи багату звукову деталізацію.

Класичний QUAD 303, який завжди поважали за свою консервативну, але постійну вихідну потужність, отримав офіційну оцінку 45 Вт при 8 Ом. Скромний, але чесний результат, шановність 303 полягає в витонченості продуктивності, а не лише в сирій потужності. Нова модель повністю така ж.

Проте, з деякими налаштуваннями та вдосконаленнями, 303 завантажується з трохи додатковою потужністю – пропонуючи 50 Вт при 8 Ом (70 Вт при 4 Ом) з максимальною силою струму 10 А при складних навантаженнях. Відомо, що оригінальний 303 мав проблеми з низьким імпедансним навантаженням, новий 303 не має таких проблем. Ідеально відповідаючи вимогам сучасного аудіофіла, він гарантує, що будь-які динаміки, навіть включно з електростатичними конструкціями QUAD, можна легко використовувати. Варіанти підключення включають односторонні входи RCA і збалансовані входи XLR, тригерний вхід 12 В і високоякісні контакти для кріплення динаміків. Простий, міцний і повністю автентичний, всередині і зовні. Вихідна потужність для «мостового режиму» (для використання як моноблокового підсилювача потужності) досягає 140 Вт при 8 Ом або 170 Вт при 4 Ом (мостовий моно).

Промисловий дизайн нового QUAD 303 миттєво впізнається і є «справжнім QUAD». Анодований корпус радіатора з ЧПУ з обох боків забезпечує тривалу якість, а корпус бака також забезпечує міцну конструкцію, яка протистоїть перешкодам від зовнішніх вібрацій.
