Попередній підсилювач Quad 33

Дуже небагато компонентів Hi-Fi можна так миттєво впізнати, як QUAD 33 і 303, і ​​ми не приносимо за це вибачень!

QUAD 33 і 303, як і раніше, є однією з найпопулярніших моделей в історії одного з найзворушливіших брендів Hi-Fi у світі, є еталонами майже в кожному аспекті бажаного аудіообладнання – продуктивності, надійності, промислового дизайну, вартості та музичної романтики.

Звертаючись до компонентів QUAD 33 і 303, QUAD демонструє свою автентичність, родовід і досконалість, як головна сила британського Hi-Fi світу - минулого і сучасного.

Перераховуючи імена, які брали участь у розробці цієї приголомшливої ​​ітерації значка, ви знайдете підрахунок близько 200 років інженерного досвіду та понад 100 років ексклюзивного дизайну та обслуговування QUAD.

Команда мрії у складі Роба Флейна та Пола МакКонвілла (найдосвідченіших у світі сервісних інженерів QUAD), Яна Ертнера (30-річний досвід у розробці QUAD), Пітера Комо (акустичний директор деяких із найуспішніших гучномовців QUAD) та Девіда Макніла ( промисловий дизайнер, відповідальний за два десятиліття інновацій QUAD) були частиною цієї праці любові, не йдучи на компроміс у попиті на продукт які могли б носити назву 33 і 303.

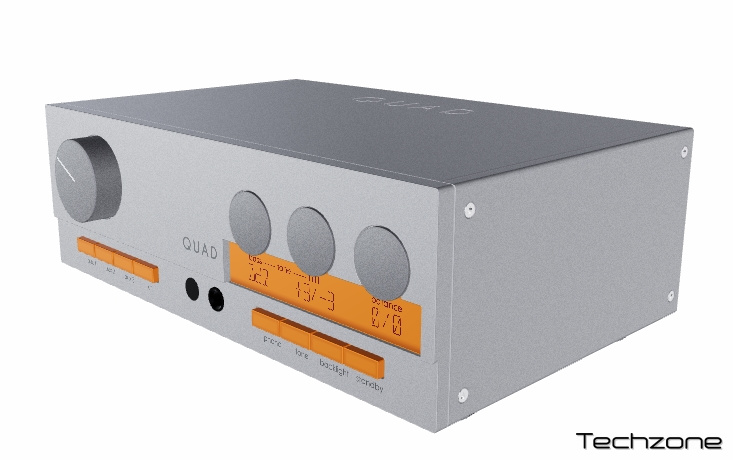

Зовнішній дизайн спеціально призначений для продовження традиції практичної простоти QUAD. Але було б нерозумно ігнорувати реалізацію сучасних можливостей, таких як інформативний дисплей з підсвічуванням, тонка світлодіодне підсвічування і функція дистанційного керування. І, як і в оригіналі, загальний зовнішній вигляд безпомилково виглядає як QUAD, хоча тепер із високоякісною обробленою та анодованою передньою панеллю та суцільнометалевим корпусом.

Функція

Новий QUAD 33 підтримується цифровим мікропроцесорним керуванням, але в іншому вірний класичному аналоговому дизайну.

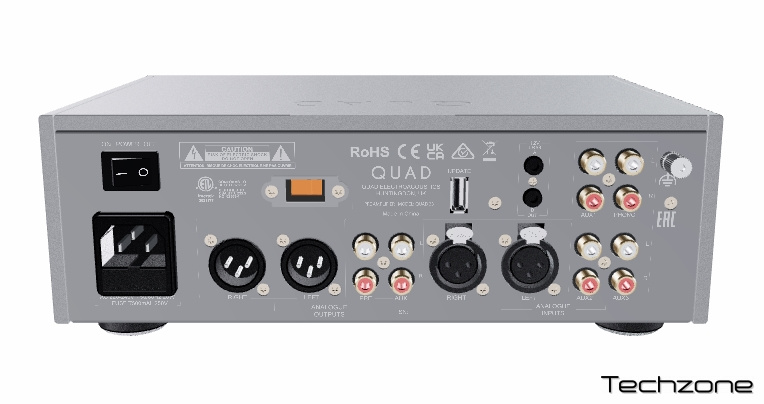

33 живить гучномовці через підсилювач потужності за допомогою спеціальних стерео попередніх виходів, з опцією лінійного рівня RCA та збалансованого попереднього виходу XLR. Для додаткової універсальності та функціональності також є вихід AUX.

Тепер, оснащений повністю збалансованими входами та виходами XLR, 33 відрізняється від інших попередніх підсилювачів і навіть від своєї моделі-батька.

Абсолютно нова грамофонна платформа сумісна з рухомим магнітом і рухомою котушкою з можливістю простого перемикання між двома опціями – без модифікації чи оновлення плати. З посиленням 46 дБ для MM і 63,5 дБ для MC, вхідний каскад використовує наднизькі шуми аудіо операційних підсилювачів. Цей наднизький рівень шуму поєднується з високою швидкістю наростання та дуже низькими характеристиками спотворень. Схема обробки RIAA має власний подвійний біполярний/JFET аудіоопераційний підсилювач. Частина JFET вхідного каскаду забезпечує високі швидкості наростання, щоб утримувати спотворення на низькому рівні, навіть коли потрібні великі вихідні коливання.

Елементи керування

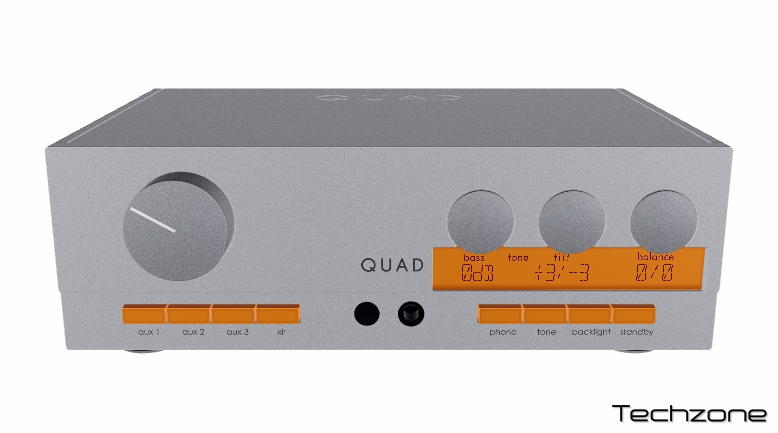

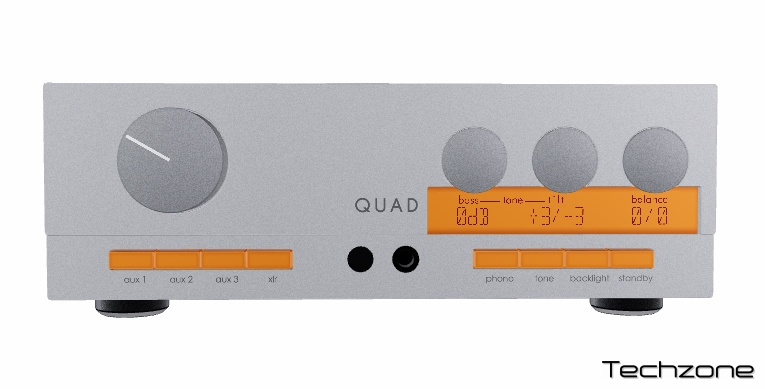

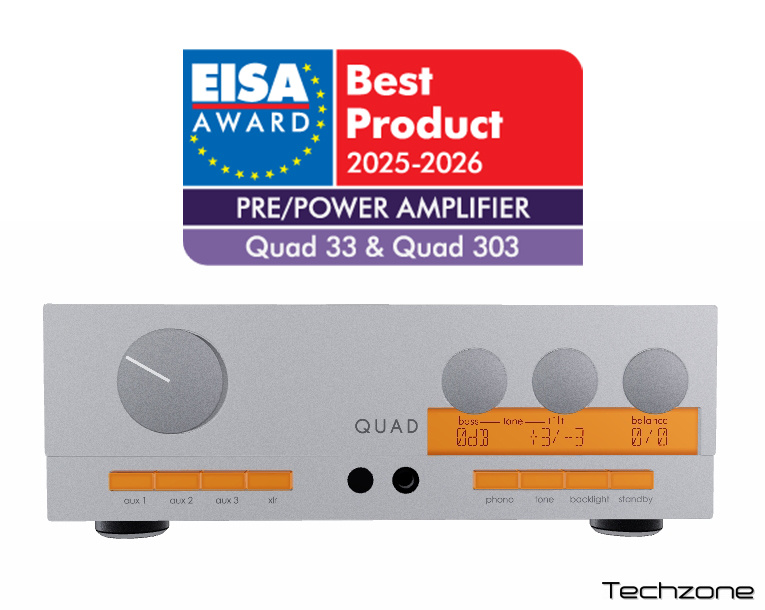

Елементи керування комплексні, але прості. Знову ж таки, це повторює оригінальну концепцію дизайну. Логічно згрупований для полегшення вибору та керування програмою РК-екран із підсвічуванням передає параметри, налаштування та значення. Той самий принцип підсвічування застосовано до кожної з кнопок, що ще більше покращує інтуїтивно зрозумілий дизайн із візуальною індикацією вибору входу та режиму. Налаштування підсвічування кнопок і РК-екрану дозволяють регулювати яскравість, контрастність і просте налаштування ввімкнення/вимкнення відповідно до уподобань користувача.

Головний регулятор гучності – це повністю аналоговий прецизійний моторизований потенціометр ALPS, що забезпечує тривалий термін служби та низький рівень шуму. Регулятор гучності не тільки тактильний і точний; його моторизована робота автоматично обертається, коли коригування виконуються за допомогою пульта дистанційного керування. Наступний ряд із трьох безкінечних поворотних енкодерів пропонує інтуїтивно зрозумілий і миттєвий контроль над налаштуваннями точного налаштування QUAD.

Оригінальний QUAD 33, як і багато попередніх і наступних компонентів попереднього підсилювача QUAD, пропонував фільтри, які вважалися необхідними для «сучасних високоякісних динаміків» (як було заявлено на той час). Такі засоби контролю більше не потрібні; тому, застосовуючи сучасну логіку та відповідність сучасним технологіям, новий QUAD 33 представляє налаштування баса, контроль нахилу та балансу, щоб забезпечити точне налаштування без непотрібного втручання в гармонічний діапазон, необхідний для реалістичного відтворення.

Регулятор низьких частот дозволяє регулювати від -3 дБ до +3 дБ. Ідеально підходить для тонких коригувань низьких частот, як рішення для додавання об’ємності тоншому вихідному матеріалу. Або навпаки, зменшення низьких тонів у разі «гуркоту», що впливає на кімнату. Порівняно з часом запуску оригінального QUAD 33, гучномовці та вихідні матеріали змінилися переважно в кращу сторону. Ця еволюція ознаменувалася прийняттям керування «нахилом» у наступнику QUAD 33, QUAD 34 (1982).

Розроблений засновником QUAD, легендарним Пітером Уокером, регулятор нахилу — це рішення аудіофільської якості для налаштування тону. Його дизайн випливає з переконання, що традиційні регулятори тембру та еквалайзера є неадекватними та незграбними під час налаштування тонального балансу.

Регулятор нахилу відрізняється тим, що він регулює обидва кінці частотного спектру разом, або послаблюючи низькі та підвищуючи високі, або піднімаючи низькі та послаблюючи високі з кроком 1 дБ.

По суті, він обертає – або нахиляє – звуковий діапазон частот навколо осі 700 Гц, таким чином регулюючи загальний баланс звуку за допомогою «теплих» або «холодних» підказок, не змінюючи гучність і не додаючи кольору звуку. Ця функція є унікальною для QUAD і пропонує тонкий, точний і послідовний спосіб налаштування продуктивності вашої системи та компенсації записів або середовища.

Регулятор нахилу, регулятор низьких частот і регулятор балансу складаються з малошумних операційних підсилювачів, електронних перемикачів і резисторів металевої плівки з низьким температурним коефіцієнтом MELF, які утворюють схему регулювання негативного зворотного зв’язку.

Продуктивність

Ніхто не знає більше про QUAD 33, ніж надзвичайно досвідчений сервісний відділ QUAD, який все ще працює в штаб-квартирі QUAD у Хантінгдоні, Кембриджшир, Англія.

Після запуску цього захопленого проекту було вирішено, що нова комбінація 33 і 303 побачить світ лише в тому випадку, якщо продуктивність залишиться вірною та покращиться в порівнянні з оригіналом.

За понад 50 років з моменту випуску оригінальних 33 і 303, інновації та розробки були експоненціальними, але лише деякі з них були використані, і на кожну з поважних причин. Кожен етап розробки та кожна інновація пройшли ретельне тестування та повне узгодження з командою технічного дизайну та обслуговування QUAD.

Сміливо, але справедливо стверджувати, що тороїдальний трансформатор із низьким рівнем шуму, розроблений на замовлення, численні резервуарні/згладжувальні конденсатори та вражаюча кількість регуляторів ставлять новий QUAD 33 технічно попереду оригіналу. Джерело живлення містить п'ять регульованих ліній живлення, включаючи кілька регуляторів із наднизьким рівнем шуму з комплексними заходами, що застосовуються для запобігання забруднення та перехресного зв'язку. Відповідно до традиційної практики QUAD основний шлях сигналу є коротким і прямим, щоб зберегти чистоту сигналу, а гучність регулюється виключно в аналоговій області під керуванням мікропроцесора. Ніхто не відстоюватиме переваги оригінального QUAD 33 більше, ніж ми самі. Однак не можна заперечувати технічні інновації та вдосконалення обробки сигналів.

Fit and Finish

QUAD 33 має чітку та чисту естетику, яка нагадує про минуле QUAD, але втілює в сучасності футуристичний акцент. Корпус жорсткий і випромінює якість. Кінцева обробка точна, як і шлях аудіосигналу. Анодована панель із спеціальними інструментами демонструє якість і рівень, за якими впізнають новий QUAD 33. Більше не схильний до тріщин, вицвітання чи інших проблем, пов’язаних із класичними передніми панелями, QUAD 33 готовий працювати протягом усього життя.

Зрештою, новий QUAD 33 розглядає всі кути та аспекти, щоб підкреслити вірну еволюцію концепції «33». З кожним кроком переходу від концепції до реальності стає очевидним прагнення до «найближчого підходу до оригінального звуку».

Народжується нова класика, і 33 з’являється в сучасну епоху. Минуле не забувається, але майбутнє безсумнівно тут.

Технічні характеристики
