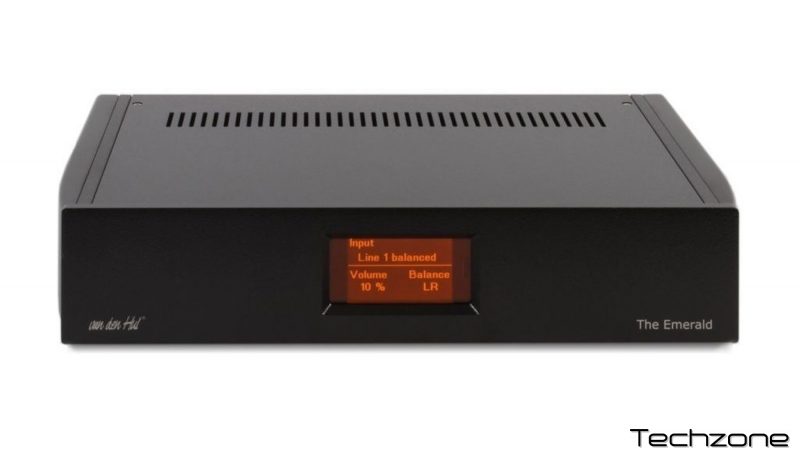

Попередній підсилювач Van Den Hul The EMERALD

Балансний підсилювач Emerald — це наступний логічний крок після появи The Grail SB. Ми використовували ті ж дизайнерські ідеї, що й у нашому Grail SB, корпус виконаний із товстої сталі, а пульт дистанційного керування є частиною дизайну. Надзвичайно природний і еталонно об'ємний звук. Дуже висока роздільна здатність у поєднанні з природною динамікою відтворення — це ще одна властивість The Emerald.

• Повністю збалансована конструкція підсилювача із спеціальною конструкцією джерела живлення з імітацією акумулятора (ASPS). Трансформатор знаходиться у зовнішньому корпусі.
• Конструкція підсилювача дозволяє працювати в так званому «змішаному режимі» (Симетричний-несиметричний і навпаки). Таким чином, комбінація типу «незбалансований вхід/збалансований вихід» також можлива, наприклад, як збалансований вхід/незбалансований вихід або «незбалансований вхід/незбалансований вихід» відповідно. «врівноважений вхід/врівноважений вихід».
• Схема підсилювача без загального негативного зворотного зв'язку, з каскадними вхідними каскадами та вихідними каскадами на польових МОП-транзисторах. Всі функції керуються інфрачервоним пультом дистанційного керування, виточеним із цільного алюмінієвого блоку. Індикація стану (вибраний вхід, ослаблення рівня, контроль балансу тощо) на рідкокристалічному дисплеї на передній панелі підсилювача.
• Використані ті ж дизайнерські ідеї, що й у нашому Grail SB, такі як повністю збалансована схема зі зв'язком по постійному струму, високочастотна друкована плата зі з'єднаннями із 24-каратного золота та вибрані компоненти з точністю 0,1%. Дуже інноваційна електронна схема здатна обробляти суміш симетричних та несиметричних сигналів як на вході, так і на виході.
• Для налаштування всіх основних параметрів відтворення в дизайні передбачено пульт дистанційного керування. Використовуваний канал, рівні відтворення та можливий дисбаланс каналів можна точно налаштувати.
• Для уникнення паразитних сигналів та магнітної індукції корпус підсилювача виготовлений із сталі товщиною 6 та 10 мм.

ХАРАКТЕРИСТИКИ

Напруга мережі: опціонально 230 В або 115 В
Вага: 19 кг (без корпусу трансформатора)

Вхідні роз'єми та вхідний опір:

• – Входи з дистанційним керуванням: 2 симетричні стереовходи + 2 несиметричні стереовходи
• – Вхідний опір: 10 кОм соотв. До землі, приземлятися

Вихідні роз'єми та вихідний опір

– вихід: 1 симетричний стереовиход + 1 несиметричний стереовиход. обидва виходи (балансний + небалансний) доступні одночасно, якщо вхідний опір наступних підсилювачів потужності вище 10 кОм при паралельному включенні.
– вихідний опір (на всіх виходах): прибл. 350 Ом
– вихідна напруга: >= 6Vss на симетричному виході.

Смуга пропускання та спотворення

– бл. 5 Гц … 20 кГц +- 0,2 дБ
– спотворення: менше 0,01% (1 кГц) при 1 В середньоквадратичного значення на симетричному виході.

Регулювання рівня

128-ступінчастий атенюатор з дистанційним керуванням та спеціальними сигнальними реле низького рівня (масив комутованих резисторів з постійним вхідним опором) з 0,75 дБ/крок

Максимум. згасання: -95,25 дБ. Схема ступінчастого атенюатора також дозволяє регулювати баланс каналів та функцію приглушення сигналу, що також керується за допомогою інфрачервоного пульта дистанційного керування.
