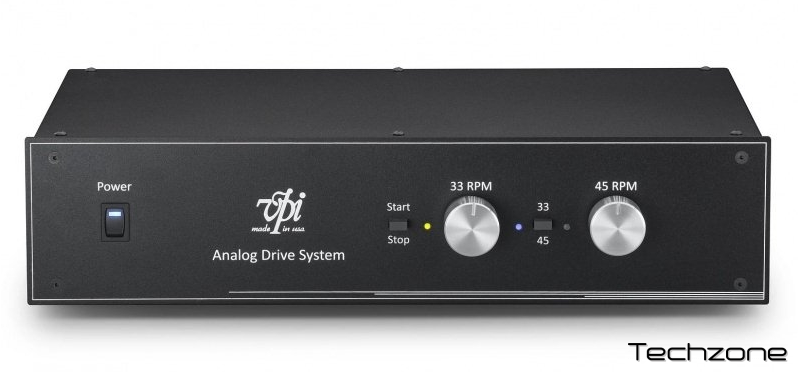

Регулятор швидкості обертання VPI ADS Analog Drive System

Конструкція ADS включає два чисто аналогових генератора частоти з низьким рівнем спотворень і шуму; потужнострумовий підсилювач класу A / B, з'єднаний трансформатором з виходом програвача вінілових платівок; аналогова логіка управління для малошумною роботи; Аналогові регулятори швидкості 33/45 об / хв з центральними фіксують положеннями, відкалібровані на заводі для 60/81 Гц; Перемикання запуску / зупинки з аналоговим логічним управлінням з вихідним середньоквадратичним напругою при 120 В змінного струму при запуску, з подальшим зниженням до 90 В змінного струму після 8-секундної затримки для швидкого запуску важких пластин.

Функціональні особливості:
ADS включає в себе підсвічується вимикач харчування, що дозволяє залишатися включеним під час сеансів прослуховування, щоб генератори залишалися розігрітими для мінімального спотворення. Для управління роботою двигуна є окремий перемикач пуску / зупинки. ADS також використовує окремі генератори 60 Гц і 81 Гц, щоб виключити непотрібні комутаційні схеми в ланцюгах генератора, щоб забезпечити довгострокову стабільність швидкості і низькі спотворення генератора. Швидкість поворотного столу вибирається за допомогою перемикача, розташованого між регуляторами швидкості 33 об / хв і 45 об / хв; Світлодіоди показують стан роботи / зупинки і обрану швидкість. Органи регулювання швидкості забезпечують центральне фіксоване положення, яке відкаліброване на заводі на 60 і 81 Гц +/- 0,02 Гц в їх центральному фіксованому положенні. Елементи управління також забезпечують точне регулювання швидкості приблизно 3 Гц за допомогою плавно регульованих елементів управління лінійної регулюванням. Схема забезпечує пусковий напруга приблизно 120 В змінного струму протягом 8 секунд при запуску для прискорення збільшення швидкості більш важких пластин, а потім знижується до 92 В змінного струму для постійного робочого напруги.

Контроль і регулювання швидкості:
На передній панелі знаходиться двопозиційний кнопковий перемикач для вибору роботи на 33 або 45 об / хв. Натискання перемикача або фіксує його, або відпускає перемикач у вихідне положення для роботи на 33 об / хв. Є окремі регулятори швидкості для 33 і 45 об / хв. Органи управління мають фіксоване центральне положення, яке відкаліброване на заводі для 60 Гц (33 об / хв) і 81 Гц (45 об / хв). Швидкість також плавно регулюється +/- 3 Гц для точного налаштування швидкості диска з використанням стробоскопічного диска і джерела світла 60 Гц. Сині світлодіодні індикатори, розташовані поруч з елементами управління, відразу показують, яка швидкість встановлена.

Зупинка і робота двигуна:
ADS повинен залишатися включеним під час сеансу прослуховування. Диск запускається і зупиняється за допомогою кнопкового перемикача Run / Stop на передній панелі. Є світлодіодний індикатор, який світиться червоним при зупинці і зеленим при обертанні диска.

Потужність системи:
На задній панелі знаходиться модуль харчування IEC для подачі живлення змінного струму на ADS. Модуль IEC містить відсік з запобіжниками, в якому знаходиться плавкий запобіжник на 1 А, що захищає ADS від збоїв в роботі електричної системи. Подача змінного струму в ADS регулюється вимикачем харчування, розташованим на лівій стороні передньої панелі. Коли ADS включений, індикатор на перемикачі світиться синім, показуючи, що внутрішні блоки живлення працюють нормально.

Висновок на поворотний стіл:
Максимальна вихідна напруга 125 В змінного струму на двигун подається від розетки змінного струму, позначеної на задній панелі. Вихідна потужність розетки забезпечує максимальну потужність 20 Вт. Навантаження з більш високою потужністю серйозно зашкодять ADS.

Характеристики:

• Напруга мережі: 115/230 В змінного струму Заводська установка
• Частота мережі: 50/60 Гц
• Максимальний струм (запобіжник): 1 ампер (Slo-Blo)
• Вихідний запобіжник: 0,25 А (Fast Blo)
• Вихідна напруга: запуск 120 В змінного струму, робота 92 В змінного струму
• Діапазон вихідної частоти: 33 об / хв 45 об / хв
• Вихідний струм: 200 мА AC RMS
• Габарити: 408 х 102 х 306
• Вага, кг .: 4,5
