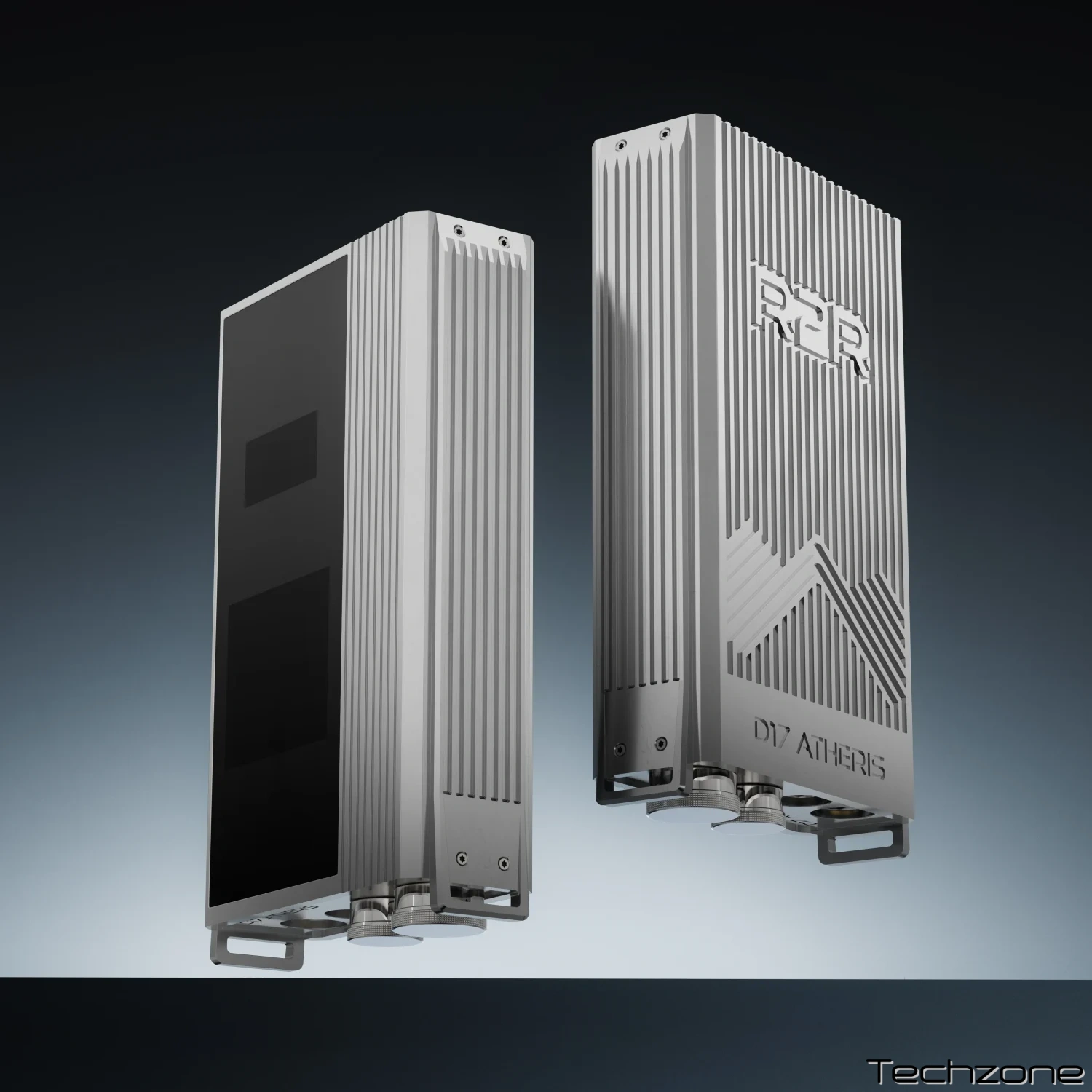

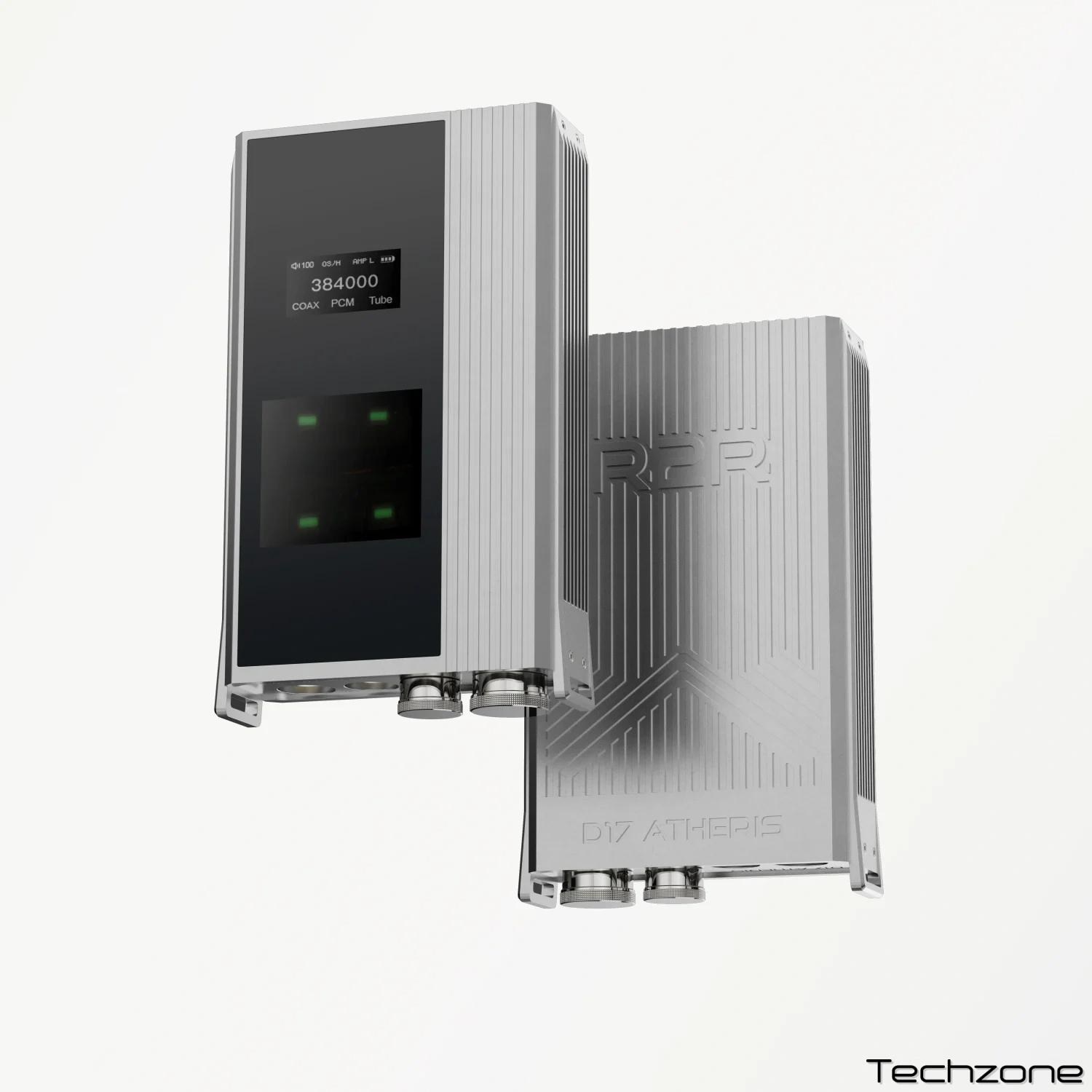

ЦАП з підсилювачем для навушників iBasso D17 Atheris

iBasso D17 Atheris – це ЦАП з підсилювачем для навушників, що використовує нетиповий підхід в обох цих частинах. В якості ЦАП використовується подвійна дискретна R2R матриця або 1-бітна схема. А в підсилювачеві для навушників – пара Korg 6P1 Nutubes.

R2R + 1-біт

iBasso D17 Atheris встановлює новий стандарт для портативних ЦАП та підсилювачів.

D17 використовує власний розроблений дискретний ЦАП R2R та 1-бітний ЦАП. Він оснащений чотириканальним повністю збалансованим симетричним R2R на дискретних компонентах, що використовує 284 високоточних плівкових резистори (точність 0,01%).

• R2R-декодування забезпечує природний, ніжний звук з аналоговим відтворенням, даруючи унікальні живі враження.
• 1-бітний ЦАП: 4 набори по 16Е (разом 64 PWM-ЦАП) створюють багаті деталі й надвисоку роздільну здатність.

Режими ЦАП у iBasso D17 Atheris:

1. NOS – PCM через R2R, DSD через 1-бітний ЦАП.
2. OS (All to PCM, декодування через R2R).
3. SD (All to DSD, декодування через 1-бітний ЦАП).

Архітектура R2R

Чотириканальна повністю збалансована симетрична система з 284 високоточними резисторами (допуск 0,01%).

• Використовує апаратну компенсацію резисторів та програмні алгоритми корекції.
• Досягає THD+N –104 дБ у режимі R2R, перевершуючи більшість конкурентів і наближаючись до флагманських настільних DAC.
• Пропонує теплий, ніжний і насичений звук із винятковою музикальністю.

64 PWM-DAC, 1-бітна архітектура

Відкриває двері до акустичного реалізму. Після того, як FPGA генерує PWM-сигнал, він надходить на дискретний PWM-ЦАП для декодування. Використовується 4 комплекти каскаду PWM-ЦАП 16E. По 4 набори на L+, L-, R+, R-, тобто 64 PWM-ЦАП. Ця кількість перевищує кількість інших портативних дискретних ЦАП. Завдяки винятковому поєднанню точного декодування і значної кількості надзвичайно якісних ЦАПів досягається рівень THD+N менше 0,0001%, що є винятковою характеристикою.

• У кожному каналі (L+, L–, R+, R–) — по 16Е, разом 64 PWM-DAC.
• FPGA-Master 3.0 здійснює контроль із наносекундною точністю, компенсує затримки проводки й синхронізує сигнали.
• Результат: THD+N –114 дБ, покращена деталізація та щільність звучання.

FPGA-Master 3.0

Точне керування на наносекундному рівні й глобальна регенерація тактової частоти.

• Інтеграція з двома фемтосекундними генераторами Accusilicon. Два фемтосекундних генератора Accusilicon забезпечують тактову частоту для FPGA. FPGA регенерує синхронний низькофазний тактовий сигнал, необхідний для DSP і USB-приймача. 1-розрядні ЦАПи дуже чутливі до тактового джиттера. Аудіогенератор Accusilicon має фазовий шум лише -158 дБс/Гц [@1 кГц]. У порівнянні з -145 дБ/Гц звичайного фемтосекундного генератора, фазовий шум знижено на 13 дБ, що гарантує відмінний контроль джиттера.
• Високоточне керування затримками та регенерація тактової частоти в реальному часі. Точне регулювання затримки на пікосекундному рівні дозволяє встановити затримку I/O і компенсувати “затримку проводки” плати, щоб сигнали, що надходять на кінець ЦАП, були вирівняні і строго синхронізовані.
• Зниження джитера та спотворень до наднизьких рівнів. Кожен біт даних ЦАП піддається ретельній затримці та вирівнюванню за допомогою суворої компенсації.
• Забезпечує відтворення у первозданній точності.

Блок-схема D17

Подвійні лампи Korg 6P1 Nutubes

Повністю балансний підсилювач для навушників з потужністю понад 1200 мВт + 1200 мВт при 32 Ом навантаженні.

• Лампи Nutube додають теплий, м’який, динамічний характер.
• Анод живиться від 24 В для кращої лінійності.
• У парі з TI BUF634A забезпечують стабільне живлення для флагманських IEM та високоомних навушників.

Тришарова композитна ізоляція

Вторинне зменшення мікрофонного ефекту.

• Двошарова друкована плата з демпфуючими матеріалами.
• Лампи розміщені на другому шарі з додатковим демпфуванням.
• Мікрофонний ефект нижче порогу чутності.

Подвійна архітектура батарей

iBasso D17 Atheris успадкував схему з парою окремих батарей, що окремо живлять секції ЦАП та підсилювача.

• Стабільне живлення підсилювача без цифрових перешкод.
• Чистий і стабільний сигнал навіть під навантаженням.
• Збереження бездоганної якості звуку у складних музичних пасажах.

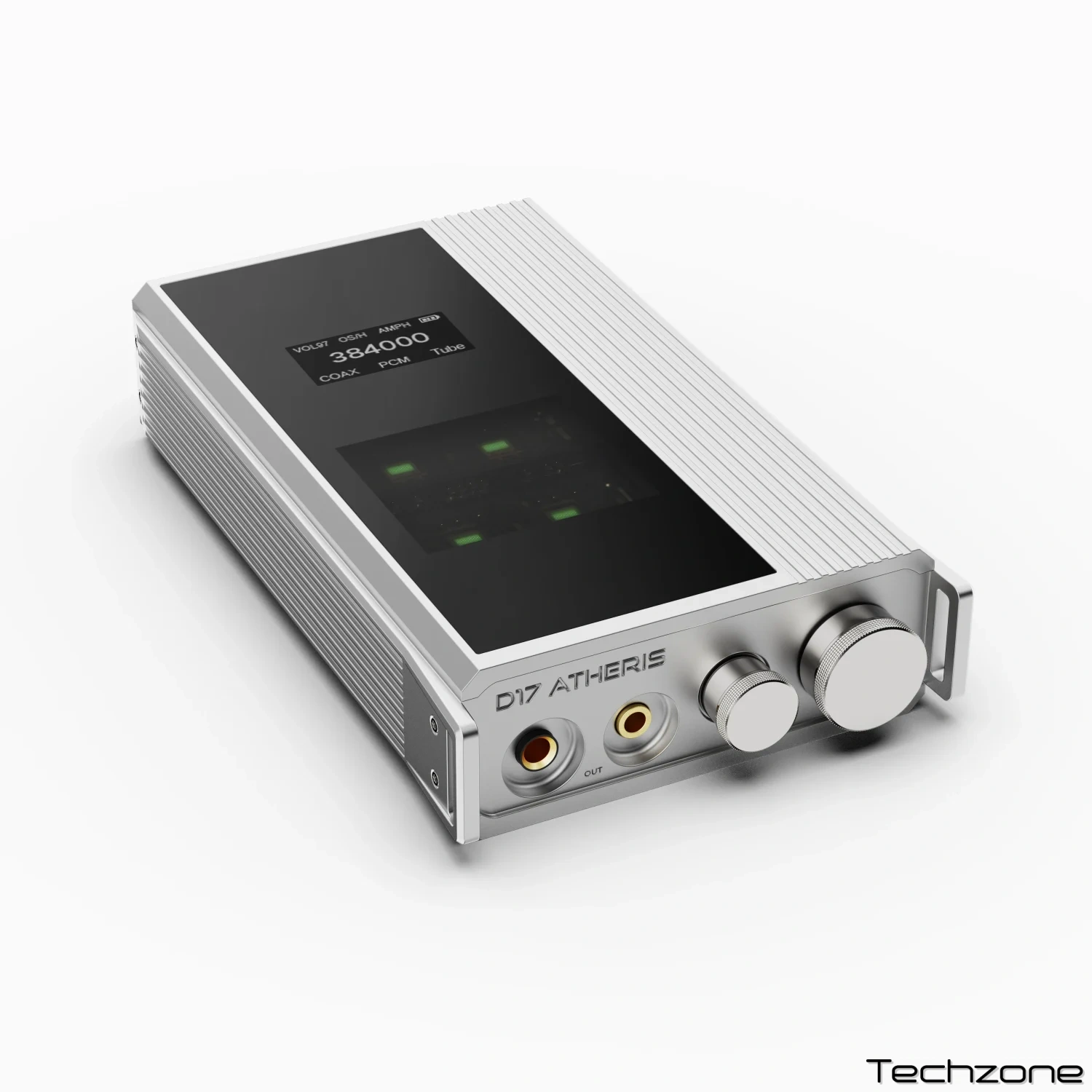

Регулювання гучності

• Аналогове: 24-позиційний 4-секційний атенюатор з різницею між каналами < ±0,1 дБ.
• Цифрове: професійний DSP-модуль.
• Поєднання обох дає високу точність налаштування вихідного сигналу.

Передові компоненти

• 284 високоточні резистори 0,01% (25 ppm).
• 2 лампи Nutube 6P1 (ресурс до 30 000 годин).
• Спеціальний атенюатор < ±0,1 дБ.
• Два генератори Accusilicon з низьким фазовим шумом.
• DSP з динамічним діапазоном до 192 дБ, THD+N до –174 дБ.
• Низькошумне живлення (0,6 мкВ).
• Архітектура з двома незалежними батареями.
• Плівкові та вінтажні конденсатори (SPRAGUE).

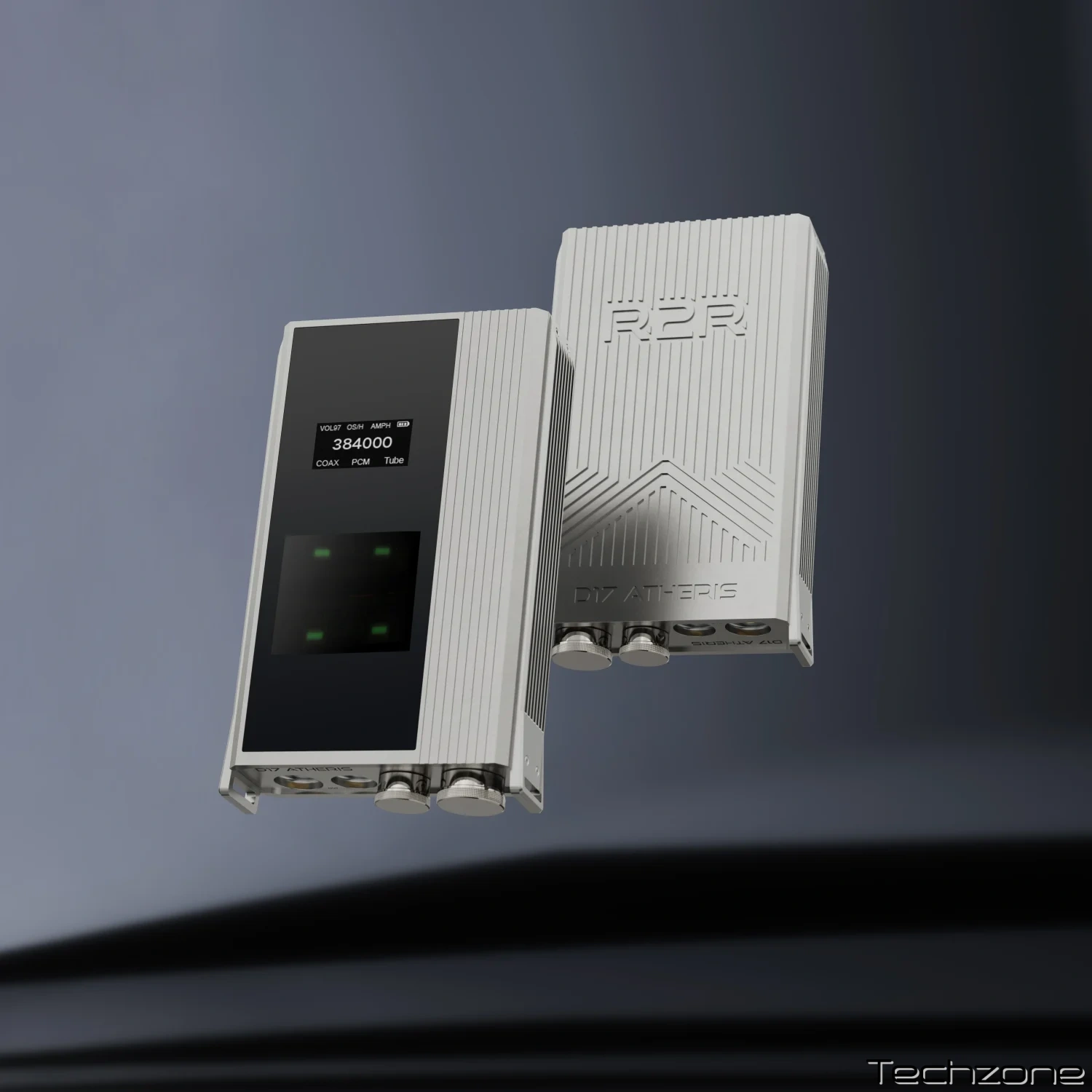

• 1,3″ OLED-дисплей.

Автономність

iBasso D17 Atheris працює до 15 годин. Підтримується швидка зарядка QC 3.0, повна зарядка пристрою займає 3 години.

Характеристики

R2R-ЦАП

4,4 мм балансний вихід для навушників:

• 7 Vrms, 1200 мВт @ 32 Ом (<1% THD)
• THD+N: –76 дБ (лампове підсилення)
• SNR/DR: 116 дБ
• Частотна характеристика: 15 Гц – 22 кГц (–1 дБ), 15 Гц – 40 кГц (–2,5 дБ)
• Імпеданс: 1,9 Ом

3,5 мм вихід:

• 3,5 Vrms, 320 мВт @ 32 Ом (<1% THD)
• THD+N: –70 дБ
• SNR/DR: 112 дБ
• Імпеданс: 1 Ом

Лінійні виходи (4,4 мм і 3,5 мм) — до –104 дБ THD+N, SNR/DR до 126 дБ.

1-бітний ЦАП

4,4 мм балансний вихід:

• 3,5 Vrms, 340 мВт @ 32 Ом (THD < 0,5%)
• THD+N: –76 дБ
• SNR/DR: 109 дБ

3,5 мм вихід:

• 1,7 Vrms, 87 мВт @ 32 Ом (THD < 1%)
• THD+N: –70 дБ
• SNR/DR: 104 дБ

Лінійні виходи (4,4 мм і 3,5 мм) — до –114 дБ THD+N, SNR/DR до 118 дБ.

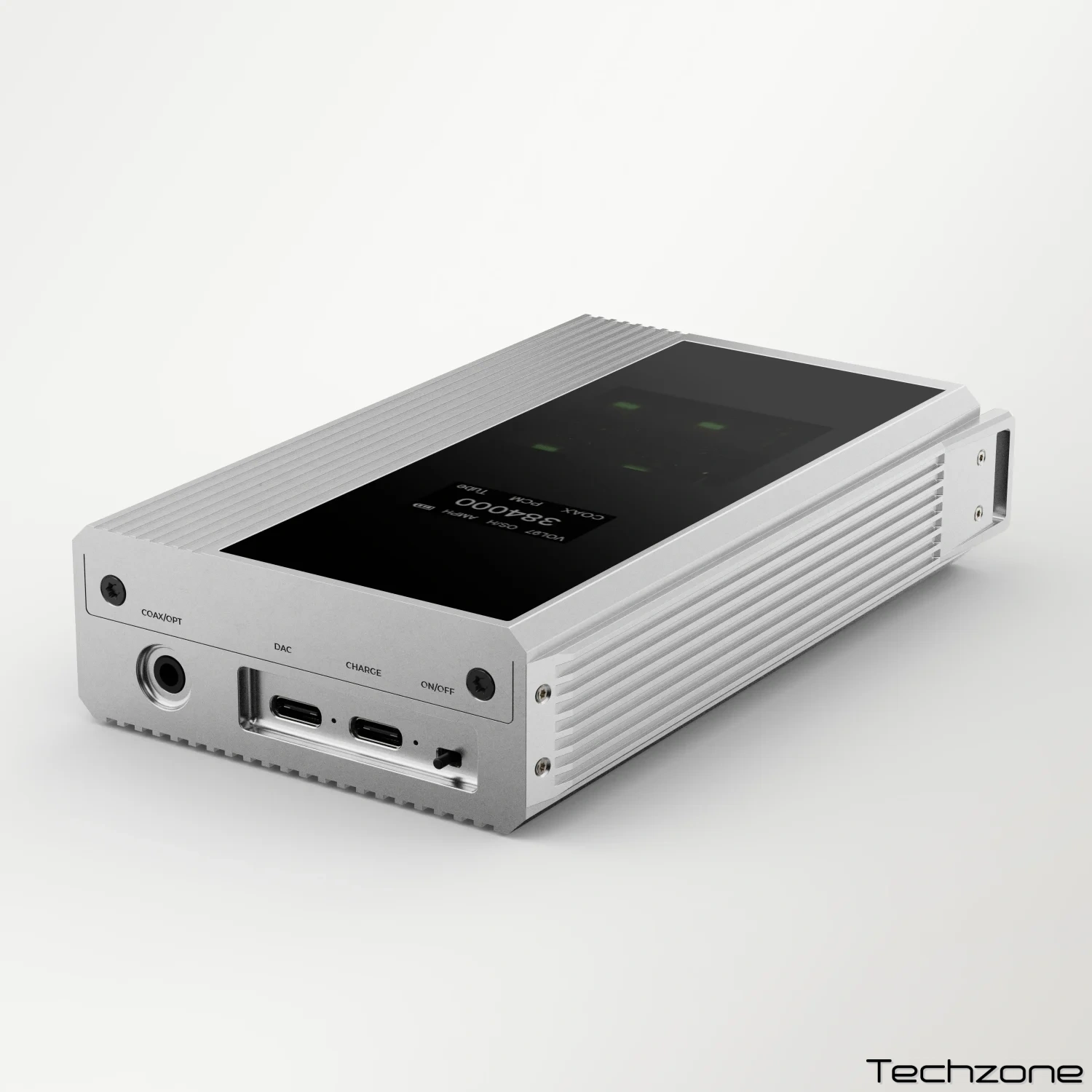

Входи:

• USB-C (дані): PCM 768 кГц / DSD512
• 3,5 мм коаксіальний: PCM 768 кГц / DOP256
• 3,5 мм оптичний: PCM 192 кГц / DOP128

Виходи:

• 4,4 мм балансний PO, 4,4 мм балансний LO
• 3,5 мм PO, 3,5 мм LO

Живлення:

• USB-C (зарядка) з QC3.0, 5 В / 3 А
• Час заряджання: 3 години
• Час роботи: до 15 годин

Габарити та вага:

• 145 × 86.3 × 31.6 мм
• 470 г
