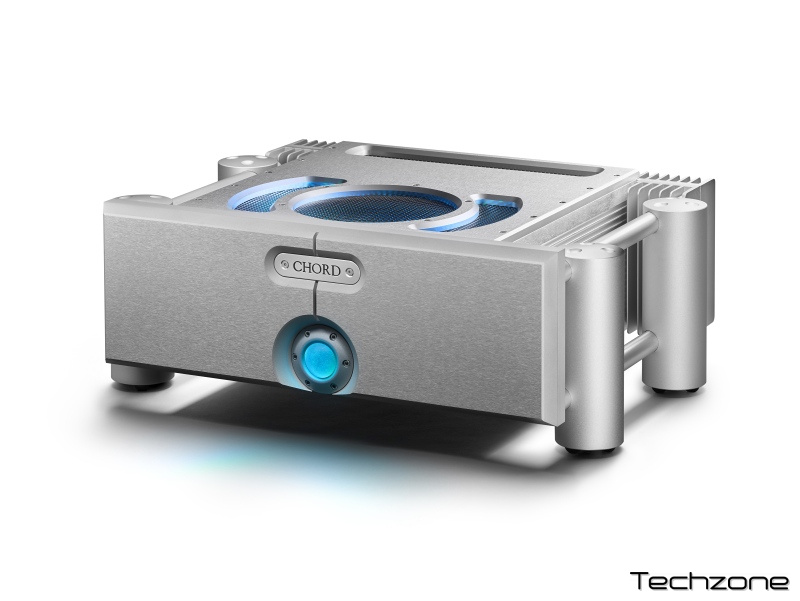

Підсилювач Chord ULTIMA 5 Silver

Підсилювач потужності Ultima 5 переносить інноваційні схемні рішення флагманських підсилювачів потужності в один корпус стереопідсилювача потужності. Конструктивно він зберігає повністю симетричну схему, а розташування плат в корпусі зроблено за принципом «подвійне моно». У вихідному каскаді в кожному каналі використовується 32 польових транзистора MOSFET, двухкрісталльних, з горизонтальною структурою. Ці транзистори розроблені Chord Electronics і виготовляються ексклюзивно для підсилювачів ULTIMA британським виробником мікроелектронних пристроїв.

Застосування схеми в попереджувальних прямим зв'язком, топологія схеми (її просторове розташування) в масивному екранувальній корпусі і блок електроживлення з перетворювачем частоти висувають Chord Electronics ULTIMA на самий передній край звукопідсилювальної техніки.

Реалізувати нові схеми на практиці допомогла співпраця з англійськими фахівцями з мікроелектроніки, спеціально для Chord Electronics налагодили випуск замовних польових транзисторів MOSFET на подвійний кремнієвій підкладці. Нові підсилювачі Chord Ultima - рішучий крок до вершин якості і результат майже 30 років роботи. Що дебютують на виставці в Лондоні Chord Ultima розроблені Джоном Франкс і представляють абсолютно нову структуру схеми посилення.

Флагманський комплект Ultima складається з лінійного попереднього підсилювача і двох монопідсилювач потужності. Предусилитель Ultima фактично являє собою два попередніх підсилювача в одному корпусі ( «подвійне моно») з роздільними імпульсними блоками живлення для кожного каналу. Нова малошумящими схема дозволяє домогтися феноменальних параметрів: наприклад рівень шумів і перешкод не перевищує -135 дБ. Повністю балансний передпідсилювач має 6 регульованих Стереовихід (3 пари симетричних роз'ємів XLR і 3 пари несиметричних роз'ємів RCA), 8 лінійних входів (4 пари XLR і 4 пари RCA) з шестиступінчастою регулюванням чутливості для кожного з них, а також поканально регулятор тембру. Серед інших особливостей регулятор рівня і регулятор балансу каналів Alps Blue Velvet, режим обходу для використання в домашньому кінотеатрі, відключаються індикатори рівня на передній панелі, вихід на навушники і тригерні управління включенням / виключенням.

Інженерне рішення Ultima засноване на дослідженнях професора Ессекского університету М. Хоуксфорда і прикладних роботах Б. Корделла на фірмі Bell Labs. Джон Франкс, головний інженер і власник компанії Chord Electronics, адаптував і розвинув цю теоретичну основу для застосування в звукотехніці. Перший підсилювач Chord Electronics, що з'явився в 1989 році, був розвиток схеми Корделла з корекцією помилок по вхідному впливу (подвійна упереджувальний прямий зв'язок) в поєднанні з розробленим Джоном Франкс високочастотним блоком живлення. Подальший розвиток схемних ідей прогресувала за рахунок впровадження замовних польових транзисторів MOSFET на подвійний кремнієвій підкладці.

Нова ж структура схеми посилення народилася відносно недавно. Вона безпосередньо пов'язана з появою ЦАПа DAVE, який вперше продемонстрував світові джерело музики з рівнем спотворень і шумів на порядки нижче, ніж у інших, і показав безпрецедентну якість звуку. Пошук схем, які б могли реалізувати потужний підсилювач до пари DAVE і привели до нової структури, вперше випробуваної в підсилювачі потужності Etude, що дебютував на публіці в травні 2018. Оскільки реалізація схема підтвердила її теоретичні переваги в повному аспекті, робота була продовжена на новому рівні, результатом її став новий флагман Ultima.

Вхідний каскад являє собою повністю симетричний широкосмуговий підсилювач напруги зі швидкістю наростання сигналу 300 В / мкс і петлевий схемою прямого зв'язку для корекції помилок. У вихідному каскаді працюють 64 польових транзистора MOSFET з подвійною підкладкою - вони зроблені на замовлення для Chord Electronics і підібрані попарно. Сервосхема стежить за відсутністю постійної складової на виході і термокомпенсацією.

Піковий струм підсилювача Ultima перевищує 500 А, вихідна потужність в класі АВ становить 780 Вт на навантаження 8 Ом, 1400 Вт на 4 Ом і 2500 Вт на 2 Ома. Це, безумовно, один з найбільш передових підсилювачів в світі, який сумісний з будь-якими акустичними системами. Механічна конструкція Ultima також незвичайна і ефективна, як і електронна схема. Корпус з аерокосмічних немагнітних матеріалів структурований унікальними опорами Integra, які дозволяють швидко і надійно встановлювати підсилювачі та інші повнорозмірні компоненти Chord Electronics (ЦАП DAVE, транспорт компакт-дисків BLU Mk II) в стійку для апаратури Choral Ensemble. Кожен моноблок Ultima важить 86 кг і збирається індивідуально на заводі Chord Electronics в Англії протягом тижня, причому процесом складання керує інженер з виробництва.
Варіанти обробки корпусу - сріблястий і чорний.

Основні характеристики:

• Назва CHORD ELECTRONICS Ultima 5 Black
• Виробник CHORD ELECTRONICS (Великобританія)
• Серія Reference range
• Тип пристрою Підсилювач потужності
• Колір Чорний (Black)
• Габарити, мм 480 x 360 x 180
• Вага, кг 22,4
• Гарантія 12 місяців
• Кількість каналів 2
• Потужність 8 Ом, Вт 2 х 300
• Частотний діапазон, Гц-кГц 0,5 - 100
• Коефіцієнт гармонік,% 0,005
• Вхідний імпеданс 100 кОм
• Вихідний імпеданс 0,04 Ом
• Сполучні роз'єми вхід
• Аналогові аудіо 2 x RCA, 2 x XLR
• Інші 1 х 12 В роз'єм живлення
• Сполучні роз'єми вихід
• Акустичні 2 пари
