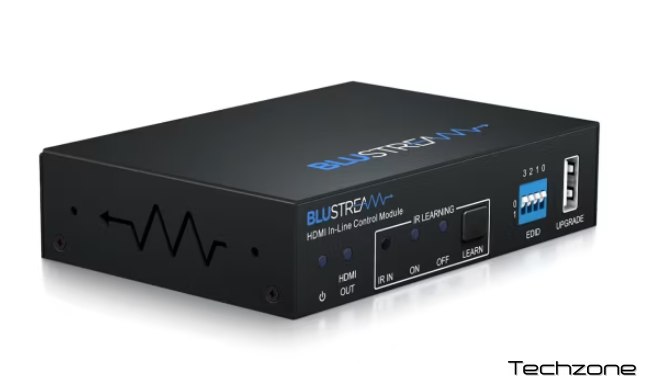

HDMI-контролер Blustream HD11CTRL

Вбудований HDMI-контролер з ІЧ, RS-232, CEC, датчиками сигналу та 12-вольтовими тригерними виходами

Вбудований HDMI-контролер HD11CTRL — це автоматизоване рішення для керування приміщенням, включаючи керування ввімкненням/вимкненням дисплея через CEC, RS-232 та ІЧ, коли на вході виявляється сигнал HDMI. Зовнішні релейні входи дозволяють використовувати сторонні тригери для інтеграції з такими пристроями, як датчики або перемикачі.

HD11CTRL також допоможе з сумісністю з HDMI, HDCP 2.2, розтягуванням тактової частоти, EDID та проблемами квитування, які можуть бути поширеними під час розповсюдження сигналів HDMI, особливо 4K.

HD11CTRL повністю підтримує HDMI 2.0 та HDCP 2.2 з роздільною здатністю відео до 4K при 60 Гц 4:4:4 включно.

• Автоматизований вбудований модуль керування HDMI
• Підтримує специфікацію HDMI 2.0 18 Гбіт/с, включаючи HDR
• Підтримує роздільну здатність до 4K UHD 60 Гц 4:4:4 8 біт (18 Гбіт/с)
• Підтримує передачу бітового потоку багатоканального об'ємного звуку, включаючи об'єктно-орієнтовані аудіоформати відповідно до специфікацій HDMI
• Може допомогти вирішити більшість проблем із HDMI EDID, HDCP, сумісністю та встановленням зв'язку
• Автоматичне керування ввімкненням/вимкненням дисплея через CEC, RS-232 або ІЧ
• Релейне керування для інтерфейсу до пристроїв сторонніх виробників, таких як автоматичні екрани проекторів
• Вхід замикання контактів для підключення від пристроїв сторонніх виробників, таких як датчики або перемикачі
• Сумісний з HDCP 2.2 з розширеним керуванням EDID

Специфікації

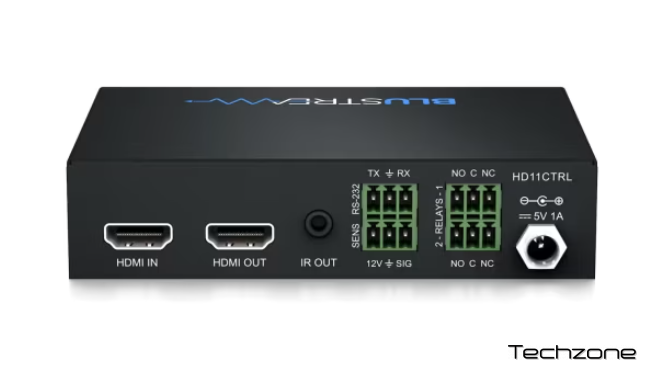

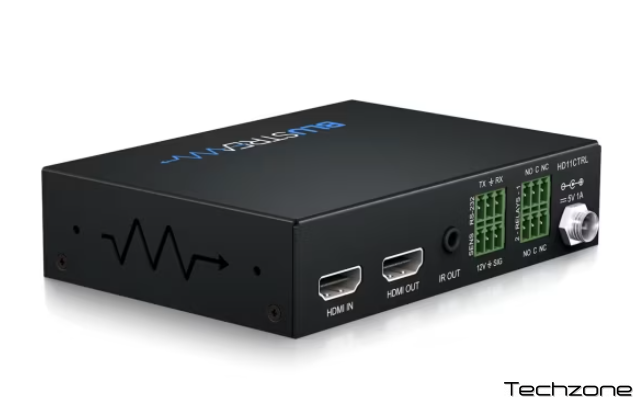

• Роз'єми відеовходу: 1 x HDMI типу A, 19-контактний, "мама"
• Роз'єми відеовиходу: 1 x HDMI типу A, 19-контактний, "мама"
• Послідовний порт RS-232: 1 x 3-контактний роз'єм Phoenix
• Порт ІЧ-виходу: 1 x 3,5-мм моноджек
• Керування реле: 2 x 3-контактні роз'єми Phoenix
• Вхід датчика: 1 x 3-контактний роз'єм Phoenix

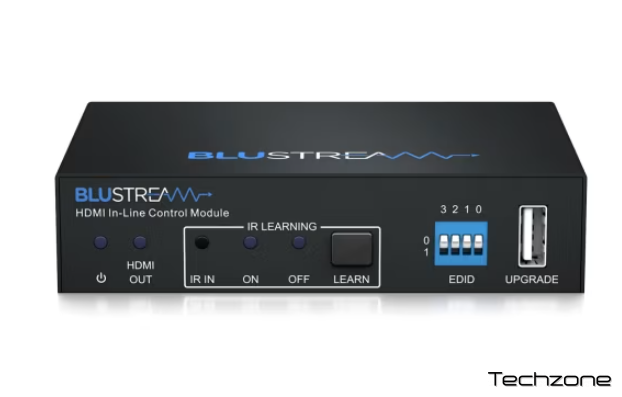

• EDID: 4-контактний DIP-перемикач
• Оновлення продукту: 1 x USB типу A "мама"
• Розміри корпусу (Ш x В x Г): 120 мм x 28 мм x 84 мм
• Робоча температура: від -5°C до +55°C
• Температура зберігання: від -25°C до +70°C
• Джерело живлення: 5 В/1 А постійного струму
