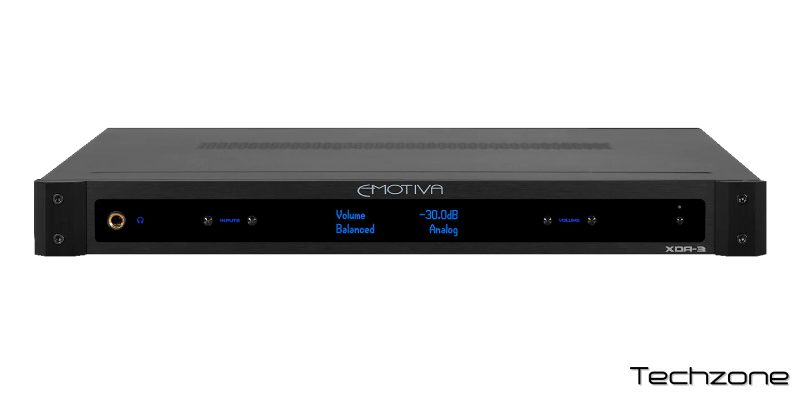

ЦАП Emotiva XDA-3

XDA-3 — це високопродуктивний двоканальний аудіофільський ЦАП із різними цифровими входами, включаючи дуже високопродуктивний вхід USB, вхід HDMI-ARC і два аналогових стерео входи. XDA-3 має повністю збалансований диференціальний тракт аналогового сигналу та справжній аналоговий мережевий регулятор гучності для чудової продуктивності як ЦАП, так і попереднього підсилювача.

Входи:

• 2 - Коаксіальний цифровий аудіовхід S/PDIF.
• 2 - Оптичні цифрові аудіовходи S/PDIF Toslink.
• 1 - Цифровий аудіовхід HDMI-ARC
• 1 - Високоефективний цифровий аудіовхід USB.
• 1 пара - збалансований аналоговий аудіовхід XLR.
• 1 пара - незбалансований аналоговий аудіовхід RCA.

Виходи:

• 1 пара - основні виходи (стерео; балансний / XLR), змінний рівень.
• 1 пара - основні виходи (стерео; незбалансований / RCA), змінний рівень.
• 1 - Вихід для навушників, 1/4” стерео, передня панель

Підтримувані аудіоформати та бітрейти:

• Цифрове аудіо стерео PCM через USB зі стандартною частотою дискретизації/розрядністю до 32/768 КБ (для комп’ютерів Windows, Apple і більшості Linux драйвери не потрібні).
• Стерео DoP (DSD-over-PCM-over-USB) через USB на DoP64, DoP128 і DoP256 (потрібен драйвер або підтримка ASIO).
• Власний DSD (DoP) через USB на DSD64, DSD128, DSD256 і DSD512 (потрібна підтримка драйвера ASIO та додаткового програмного забезпечення).
• Цифровий стереозвук через S/PDIF (оптичний і електричний) з усіма стандартними частотами дискретизації та бітовою глибиною до 24/192 Кб.
• Цифровий стереозвук через HDMI-ARC (частота дискретизації та бітова глибина визначаються джерелом).
• Аналогове аудіо через одну пару збалансованих стереовходів (XLR) і одну пару незбалансованих стереовходів (RCA).

Основні моменти схеми:

• Цифро-аналогове перетворення: еталонний ЦАП ESS ES9038Q2M SABRE32 (32-розрядний стерео ЦАП з архітектурою ЦАП Hyperstream® II і елімінатором джиттера у часовій області).
• Підсилювач для навушників: Texas Instruments TPA6120A2 (монолітний підсилювач для навушників класу A/B високої точності, зі зворотним зв’язком по струму).
• Регулювання гучності: NJW1195A (цифрове керування аналоговою мережевою системою керування гучністю).
• Активна електроніка тракту аналогового сигналу: OPA1656 (наднизький рівень шуму, низький рівень спотворень, FET-вхід, аудіоопераційні підсилювачі).
• USB-інтерфейс: Comtrue CT7601 32-bit 768 kHz USB Audio Bridge (підтримує PCM до 32/768k; DoP до DoP256; native-DSD до DSD512).

Номінальна потужність:

• 2,0 В RMS (RCA).
• 4,0 В RMS (XLR).

Шлях аналогового сигналу:

• Частотна характеристика: від 10 Гц до 55 кГц +0/- 0,2 дБ.
• Співвідношення сигнал/шум (S/N): > 110 дБ.
• Перехресні перешкоди: < 91 дБ.
• THD: < 0,001% на 1 кГц.
• THD: < 0,0015% від 20 Гц до 20 кГц.
• IMD: < 0,0005%.

Шлях цифрового сигналу:

Частотна характеристика: від 20 Гц до 20 кГц +/-0,1 дБ (частота дискретизації 44,1 К і вище).

Сигнал/шум (співвідношення сигнал/шум: > 95 дБ (частота дискретизації 44,1 кГц).

Сигнал/шум (співвідношення сигнал/шум: > 110 дБ (частота дискретизації 48 кГц і вище).

Перехресні перешкоди: < 100 дБ.

• THD: < 0,0035% (16 біт).
• THD: < 0,002% (24 біти).
• IMD: < 0,0025% (частота вибірки 44,1k).
• IMD: < 0,0005% (частота дискретизації 48 кГц і вище).

ПРИМІТКА. Частотна характеристика цифрових вхідних сигналів визначається частотою дискретизації вхідного цифрового сигналу та вибраним фільтром передискретизації.

Оскільки ідеальне вирівнювання фільтрів залежить як від особистих уподобань, так і від конкретного вмісту, який ви слухаєте, ми надали кнопку, яка дозволяє вам циклічно перемикатися між різними параметрами фільтра прямо на пульті дистанційного керування. Натисніть кнопку «Фільтри» один раз, щоб відобразити поточний фільтр; і натисніть кілька разів, щоб перейти до доступних параметрів фільтра.

Тригер: тригерний вхід; Тригерний вихід (вихід +12 В постійного струму; вхід 5-12 В змінного/постійного струму).

Вимоги до живлення: 115 В змінного струму або 230 В змінного струму +/- 10% при 50 / 60 Гц (автоматично визначається та перемикається).

Розміри: 17 дюймів в ширину x 2,25 дюймів у висоту x 13,5 дюймів у глибину (включаючи ніжки та роз’єми).

Вага: 8-1/2 фунтів (без упаковки).
